Check cycle

5.2.5.2
Ergebnisse des letzten Kontrollzyklus.

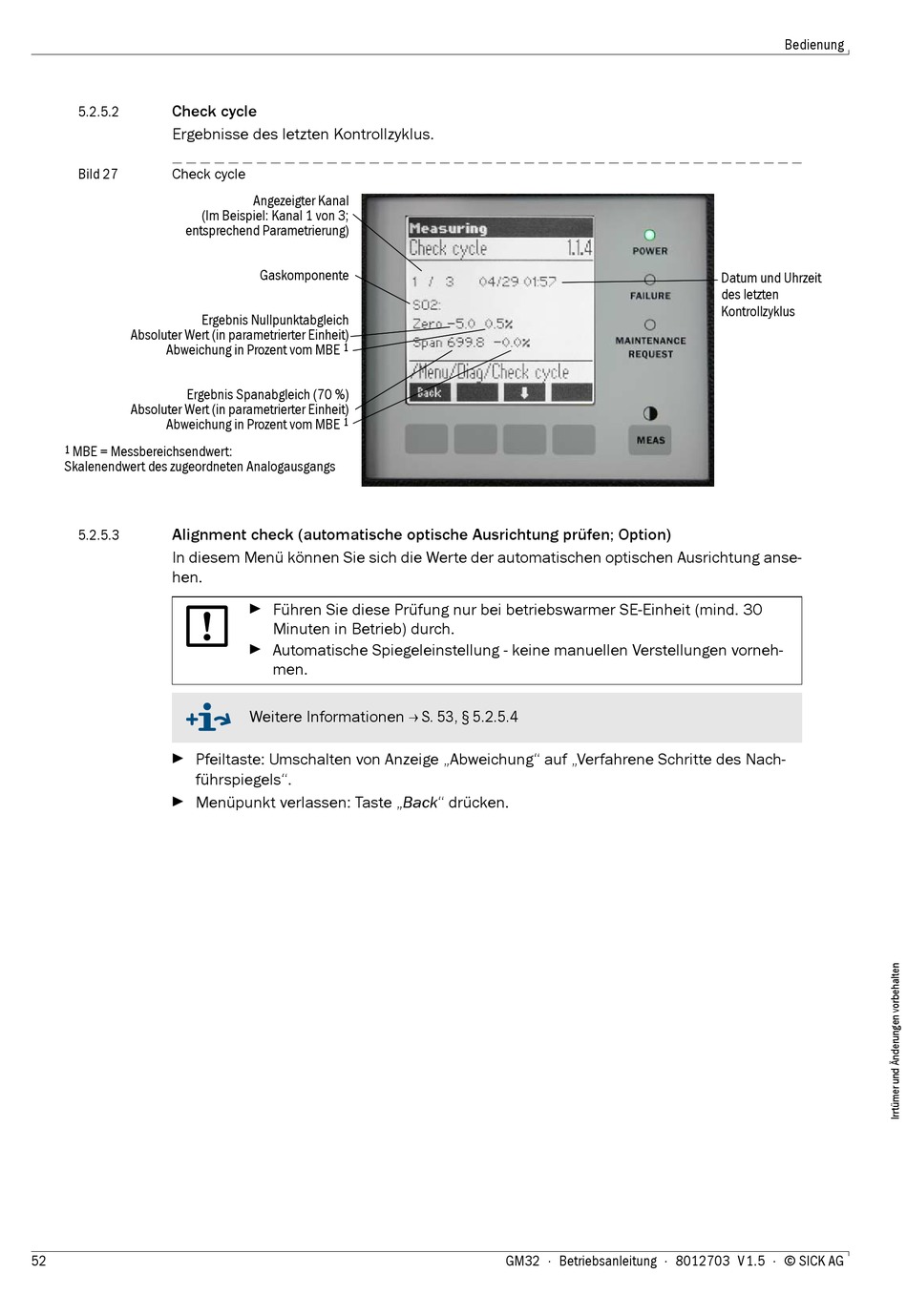

Bild 27 Check cycle
(Im Beispiel: Kanal 1 von 3;
entsprechend Parametrierung)
Ergebnis Nullpunktabgleich
Absoluter Wert (in parametrierter Einheit)
Abweichung in Prozent vom MBE
Ergebnis Spanabgleich (70 %)
Absoluter Wert (in parametrierter Einheit)
Abweichung in Prozent vom MBE
1 MBE = Messbereichsendwert:
Skalenendwert des zugeordneten Analogausgangs
Alignment check (automatische optische Ausrichtung prüfen; Option)
5.2.5.3
In diesem Menü können Sie sich die Werte der automatischen optischen Ausrichtung anse-
hen.
 Pfeiltaste: Umschalten von Anzeige „Abweichung" auf „Verfahrene Schritte des Nach-
führspiegels".
 Menüpunkt verlassen: Taste „Back" drücken.
52
Angezeigter Kanal
Gaskomponente
1
1
 Führen Sie diese Prüfung nur bei betriebswarmer SE-Einheit (mind. 30
Minuten in Betrieb) durch.
 Automatische Spiegeleinstellung - keine manuellen Verstellungen vorneh-
men.
Weitere Informationen  S. 53, § 5.2.5.4
