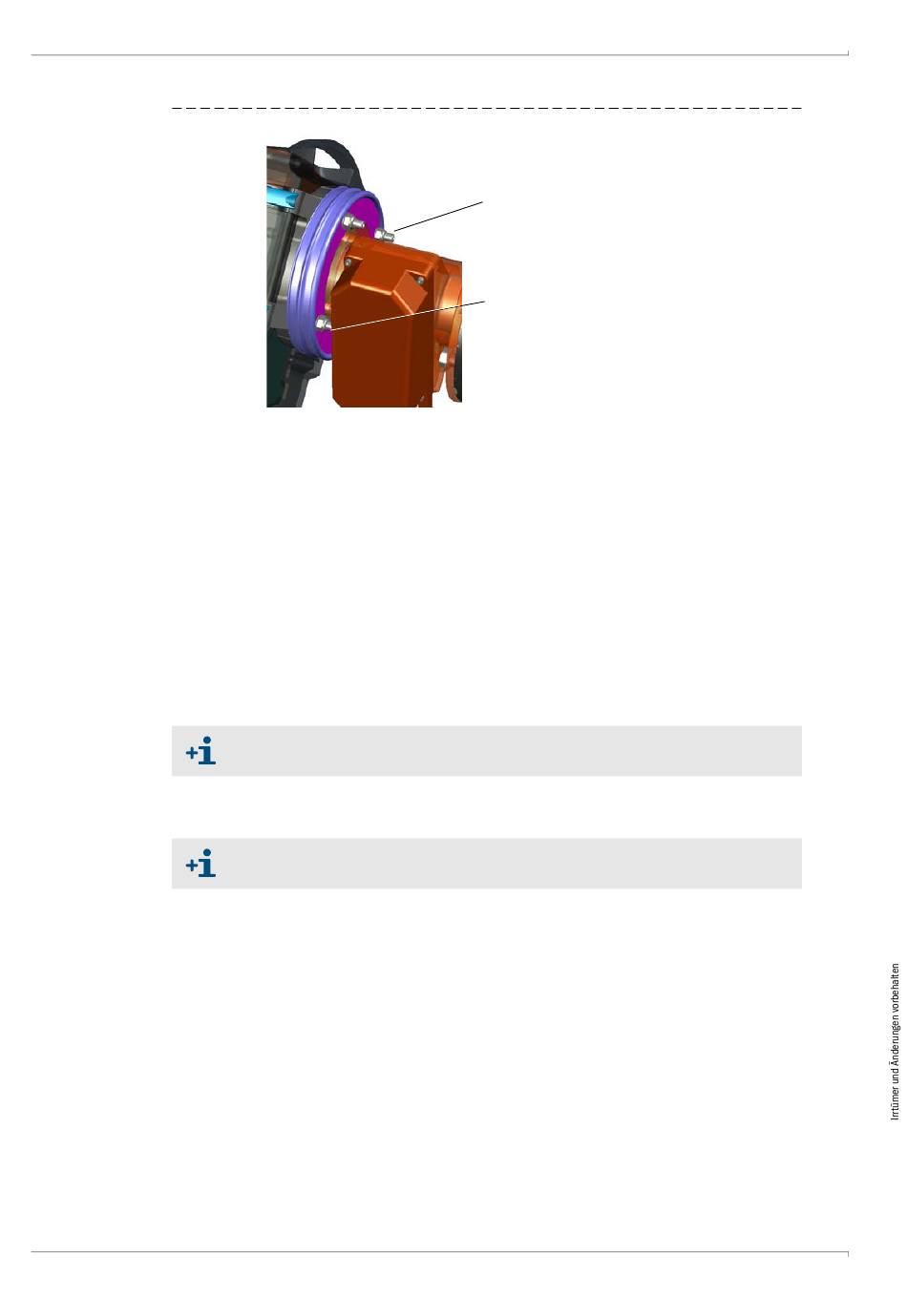

Bild 29 Ausrichtung am Geräteflansch
– Die horizontale Verstellung führt zu einer horizontalen Verschiebung der Fokussie-
– Die vertikale Verstellung führt zu einer vertikalen Verschiebung der Fokussierung.
3 Die Werte für die Lichtenergie V1 .. V4 müssen im Bereich von 250 .. 500 liegen und
etwa gleich groß sein.
Wenn Sie keinen Fokuspunkt sehen oder sich die Einstellung nicht vornehmen lässt:
●
– Spalt zwischen Geräteflansch und Spülluftvorsatz richtig eingestellt? ( S. 36, § 4.7)
– Optische Ausrichtung prüfen ( S. 37, § 4.8).
– Sehr viel Staub oder Feuchte im Gaskanal?
– Fenster verschmutzt? ( S. 64, § 7.5)
– Sendelampe defekt? (Erneuern der Sendelampe  S. 65, § 7.6)
Check cycle (Kontrollzyklus)
Kontrollzyklus manuell starten.
Reference cycle (Referenzzyklus)
Referenzzyklus manuell starten.
54
rung.
Informationen zum Kontrollzyklus  S. 14, § 2.4
Informationen zum Referenzzyklus  S. 14, § 2.3
Verstellung horizontal
Verstellung vertikal
