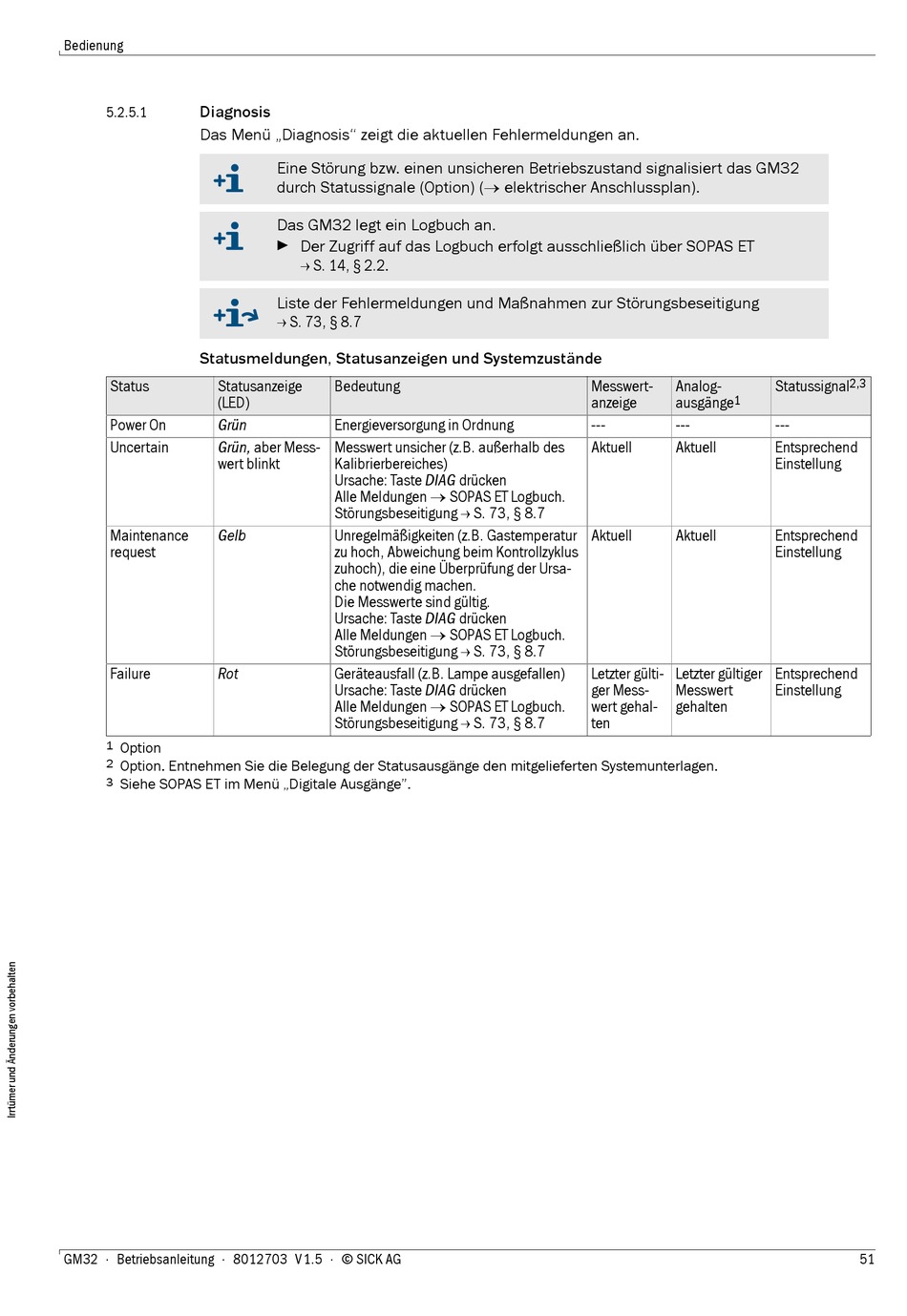

Diagnosis

5.2.5.1
Das Menü „Diagnosis" zeigt die aktuellen Fehlermeldungen an.
Statusmeldungen, Statusanzeigen und Systemzustände
Status Statusanzeige
(LED)
Power On Grün
Uncertain Grün, aber Mess-
wert blinkt
Maintenance Gelb
request
Failure Rot
1
Option
2
Option. Entnehmen Sie die Belegung der Statusausgänge den mitgelieferten Systemunterlagen.
3 Siehe SOPAS ET im Menü „Digitale Ausgänge".
GM32 · Betriebsanleitung · 8012703 V1.5 · © SICK AG
Eine Störung bzw. einen unsicheren Betriebszustand signalisiert das GM32
durch Statussignale (Option) ( elektrischer Anschlussplan).
Das GM32 legt ein Logbuch an.
 Der Zugriff auf das Logbuch erfolgt ausschließlich über SOPAS ET
 S. 14, § 2.2.
Liste der Fehlermeldungen und Maßnahmen zur Störungsbeseitigung
 S. 73, § 8.7
Bedeutung
Energieversorgung in Ordnung
Messwert unsicher (z.B. außerhalb des
Kalibrierbereiches)
Ursache: Taste DIAG drücken
Alle Meldungen  SOPAS ET Logbuch.
Störungsbeseitigung  S. 73, § 8.7
Unregelmäßigkeiten (z.B. Gastemperatur
zu hoch, Abweichung beim Kontrollzyklus
zuhoch), die eine Überprüfung der Ursa-
che notwendig machen.
Die Messwerte sind gültig.
Ursache: Taste DIAG drücken
Alle Meldungen  SOPAS ET Logbuch.
Störungsbeseitigung  S. 73, § 8.7
Geräteausfall (z.B. Lampe ausgefallen)
Ursache: Taste DIAG drücken
Alle Meldungen  SOPAS ET Logbuch.
Störungsbeseitigung  S. 73, § 8.7
Messwert- Analog-
anzeige ausgänge 1
--- ---
Aktuell Aktuell
Aktuell Aktuell
Letzter gülti- Letzter gültiger
ger Mess- Messwert
wert gehal- gehalten
ten
2,3
Statussignal
---
Entsprechend
Einstellung
Entsprechend
Einstellung
Entsprechend
Einstellung
