5 Geräte- und Systembeschreibung

Funktion

1 2
4

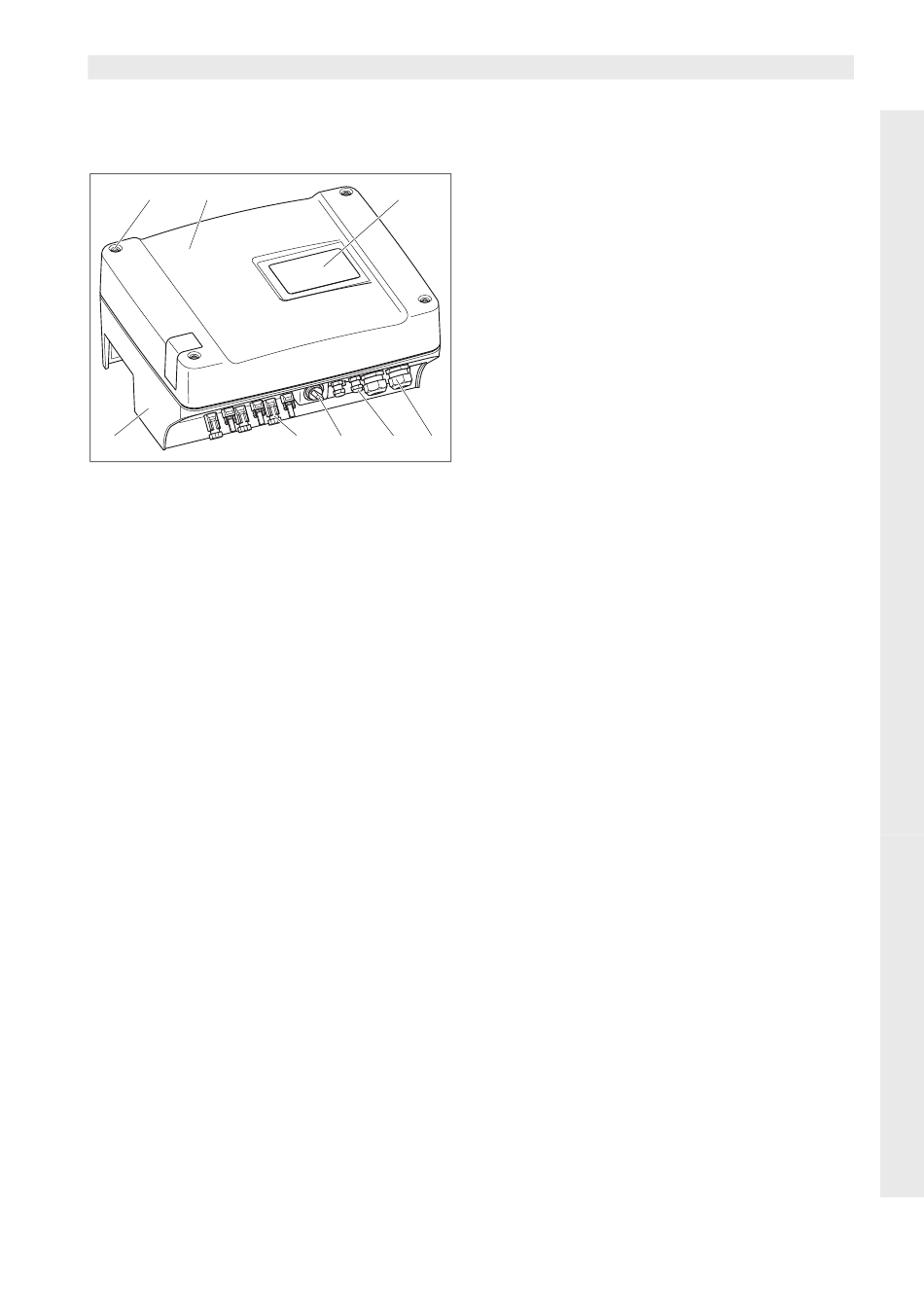

Abbildung 2: Wechselrichter convert
1 Schrauben
2 Deckel
3 Display
4 Gehäuse
5 Steckverbinder bzw. Kabelöffnungen zum Anschluss der
Solarmodule
6 DC-Lasttrennschalter
7 Kabelöffnungen für optionale Kommunikation
8 Öffnung für Netzzuleitung
Die Solar-Wechselrichter convert sind leistungsstarke,
transformatorlose String-Wechselrichter. Sie wandeln
den von Photovoltaik-Modulen erzeugten Gleichstrom
in symmetrischen, einphasigen (convert 3T/3.5T) bzw.
dreiphasigen (convert 4T/6T/7T/8T/10T) Wechselstrom
um und speisen ihn ins öffentliche Versorgungsnetz ein.
Eine vom öffentlichen Netz unabhängige Stromerzeu-
gung („Inselbetrieb") ist nicht möglich.
Durch die Drei-Phasen-Technologie verbinden convert
4T/6T/7T/8T/10T die Stabilität und Langlebigkeit groß-
er Zentralwechselrichter mit der Flexibilität und dem
hohen Wirkungsgrad von transformatorlosen String-
Wechselrichtern.
Zur Netzüberwachung verwenden die einphasigen
Wechselrichter convert 3T/3.5T das moderne und stör-
sichere Phase-Shifting-Verfahren.
Um den Wirkungsgrad zu verbessern, benutzen
convert 4T/6T/7T/8T/10T bei geringer Eingangsleis-
tung (weniger als 10 Prozent der Nennleistung) nur eine
3
5 6 7 8
Montage und Bedienungsanleitung Solar-Wechselrichter convert
5 Geräte- und Systembeschreibung
oder zwei Phasen zur Stromeinspeisung. Das Gerät
wählt die Phase jedes Mal nach dem Zufallsprinzip aus.
Die convert-Wechselrichter sind mit integriertem DC-
Lasttrennschalter ausgestattet. Es ist deshalb kein
externer Trennschalter erforderlich. Die Solarmodule
werden über Steckverbinder am Wechselrichter ange-
schlossen.
Die Wechselrichter convert sind in unterschiedlichen
Leistungsgrößen erhältlich (siehe Tabelle 22, Seite 61)
und bieten Ihnen höchste Flexibilität bei der Konfigura-
tion Ihrer Solaranlage. Dies wird erreicht durch einen
weiten DC-Eingangsspannungsbereich und unabhän-
gige MPP-Regler für jeden Eingang, die den Anschluss
von Solarmodulen in verschiedenen Konstellationen
(Ausrichtung, Neigung, Anzahl, Typ) ermöglichen. Um
die Erträge und Betriebsdaten Ihrer Photovoltaikanlage
komfortabel anzuzeigen, hat der Wechselrichter einen
Webserver integriert, siehe Kapitel 7.2.1.
Hinweis: Die Wechselrichter gibt es in zwei Baureihen:
kleine Baureihe: convert 3T/3.5T/4T/6T
große Baureihe: convert 7T/8T/10T
Die kleine Baureihe ist mit dem Kommunikationsboard I
und die große Baureihe mit dem Kommunikations-
board II ausgestattet. Die Baureihen haben unter-
schiedliche Displays (siehe Abb. 3 und Abb. 4.

Lichtbogenerkennung

In einer PV-Anlage können Lichtbögen entstehen.
Diese Lichtbögen können Schäden verursachen. Die
PIKO-Wechselrichter convert 7T AD/8T AD/10T AD
sind mit einer Lichtbogenerkennung ausgestattet
Lichtbogenarten
Es gibt zwei Arten von Lichtbögen:
— Serielle Lichtbögen
— Parallele Lichtbögen
Serielle Lichtbögen entstehen an beschädigten DC-Lei-
tungen oder an lockeren Kontaktstellen. Diese Lichtbö-
gen treten in PV-Anlagen öfter auf, als parallele Lichtbö-
gen.
Parallele Lichtbögen können zwischen dem Plus- und
Minuspol der Anlage oder an einzelnen Teilgeneratoren
entstehen. Lichtbögen sind gefährlich. Sie zerstören
zum einen die Komponenten, an denen sie entstehen
und zum anderen kann hohe Temperatur einen Brand
in der PV-Anlage auslösen.
Die Lichtbogenerkennung überwacht die PV-Anlage
auf Lichtbögen. Sie stellt fest, in welchem String ein
