10.2 Blockschaltbild

0 1
9
8

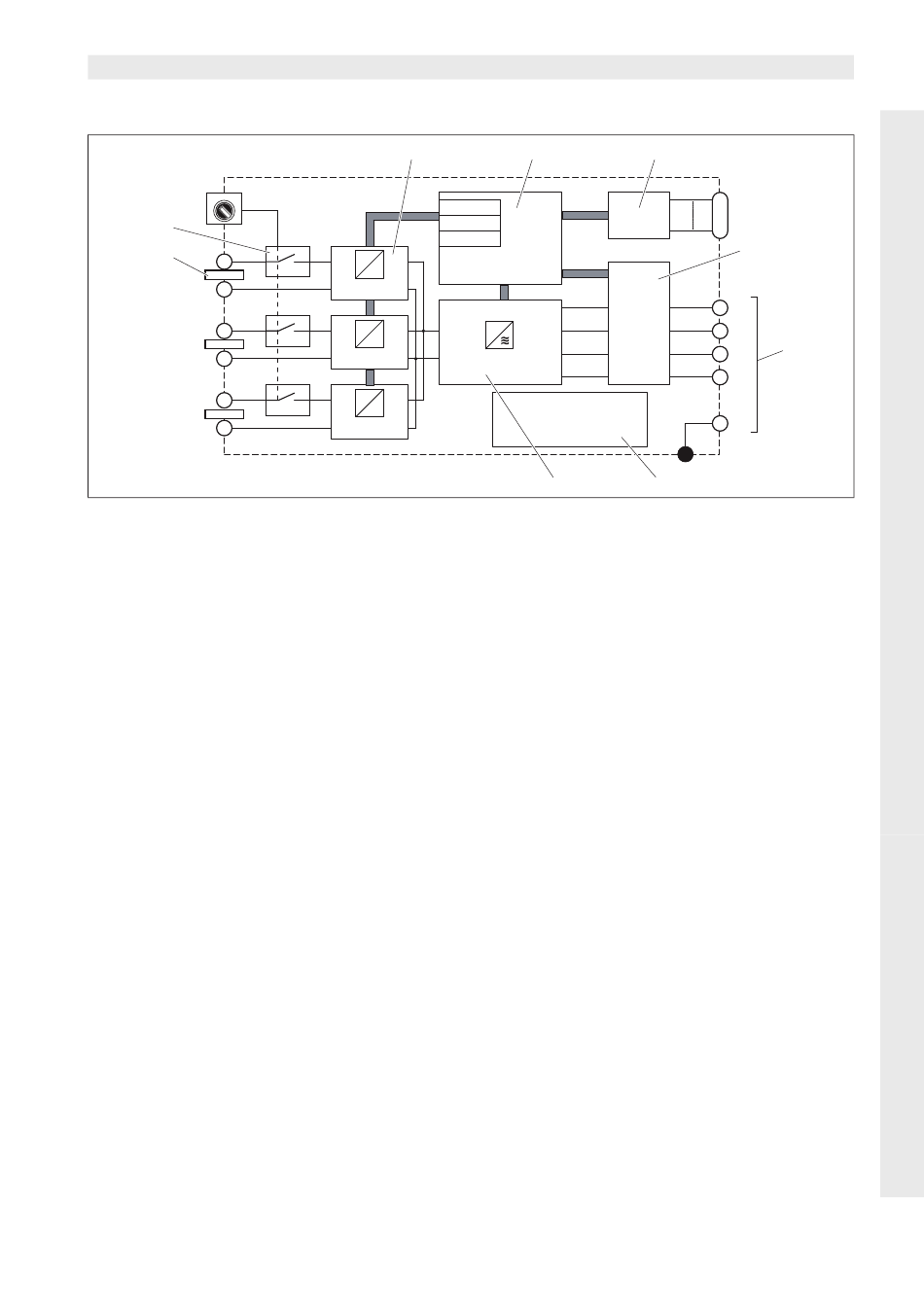

Abbildung 94: Blockschaltbild (abgebildet convert 10T)
1 DC-Steller (1 bis 3, je nach Modell)
2 Systemsteuerung mit MPP-Reglern
3 Anzeige und Kommunikation
4 Netzüberwachung und -abschaltung
5 Dreiphasiger AC-Ausgang
(bei convert 3T/3.5T einphasig: L / N / PE)
6 Netzteil
7 Wechselrichterbrücke
8 PV-String (1 bis 3, je nach Modell)
9 Elektronischer DC-Lasttrennschalter
