6 Installation
• Bestätigen Sie Ihre Eingabe durch einen Klick auf
"übernehmen".
• Rufen Sie die "Infoseite" auf.
Wenn im Feld "letzte Verbindung zum Portal" ein Wert
in Minuten angegeben ist, dann ist die Verbindung zum
Solar Portal hergestellt.
Anschließend können Sie sich am Solar-Portal registrie-
ren und mit Hilfe des Wechselrichters eine Anlage
erstellen bzw. den Wechselrichter dieser Anlage hinzu-
fügen.
Hinweis: Ein Wechselrichter muss sich zuerst bei dem
Portal melden ("go online"), bevor er im Portal einer
Anlage zugeordnet werden kann.
6.7 Kommunikationskomponenten
anschließen mit Kommunikations-
board II
Sofern vorhanden, installieren Sie jetzt Kommunikati-
onskomponenten wie Modem, Kabel etc.
GEFAHR
Lebensgefahr durch Stromschlag!
Einfach isolierte Kabel von Kommunikationskomponen-
ten können bei Beschädigung der Isolation mit netz-
spannungsführenden Teilen in Berührung kommen.
• Schließen Sie im Wechselrichter nur doppelt iso-
lierte Kabel an.
ACHTUNG
Das Kommunikationsboard kann durch eine elektrosta-
tische Entladung beschädigt werden.
• Berühren Sie eine geerdete Stelle, zum Beispiel die
Aufnahme für die Gehäuseverschraubung unten
rechts, bevor Sie die Platine berühren.
Übersicht der Kommunikationsmöglich-
keiten
Hinsichtlich der Kommunikationsmöglichkeiten gilt es,
vier unterschiedliche Situationen zu berücksichtigen.
1. Konfiguration des Wechselrichters.
2. Direkte Abfrage der momentanen Ertragswerte
und/oder der gespeicherten Logdaten.
3. Übertragen der Ertragsdaten an ein Internet-Solar-
portal.
4. Fernabfrage der momentanen Ertragswerte
und/oder der gespeicherten Logdaten.
Situation 1: Wechselrichter konfigurieren
Alle Einstellungen hinsichtlich der Kommunikation –
beispielsweise auch die Aktivierung der Datenübertra-
gung an ein Solarportal – werden über den integrierten
Webserver vorgenommen. Um zur Konfiguration auf
den Webserver zuzugreifen, benötigen Sie einen Com-
28 Montage und Bedienungsanleitung Solar-Wechselrichter convert
puter, der am Wechselrichter angeschlossen sein
muss.
Zu diesem Zweck verfügt der Wechselrichter über zwei
Ethernetschnittstellen (RJ45-Buchsen). Der Computer
muss ebenfalls eine solche Schnittstelle besitzen. Das
Betriebssystem spielt keine Rolle. Auf dem Computer
muss ein Internet-Browser installiert sein.
Sie können dann Wechselrichter und Computer entwe-
der
a) direkt über ein Ethernet-Kabel (siehe Abbildung 42)
oder
b) über ein lokales Netzwerk (Switch und Ethernetka-
bel, siehe Abbildung 43) verbinden.
Variante a) bietet sich an, wenn kein Switch vorhanden
ist.
Variante b) bietet sich an, wenn bereits ein lokales
Netzwerk vorhanden ist. Im Netzwerk können auch
mehrere Wechselrichter angeschlossen sein (Abbil-
dung 41).
1
2
3

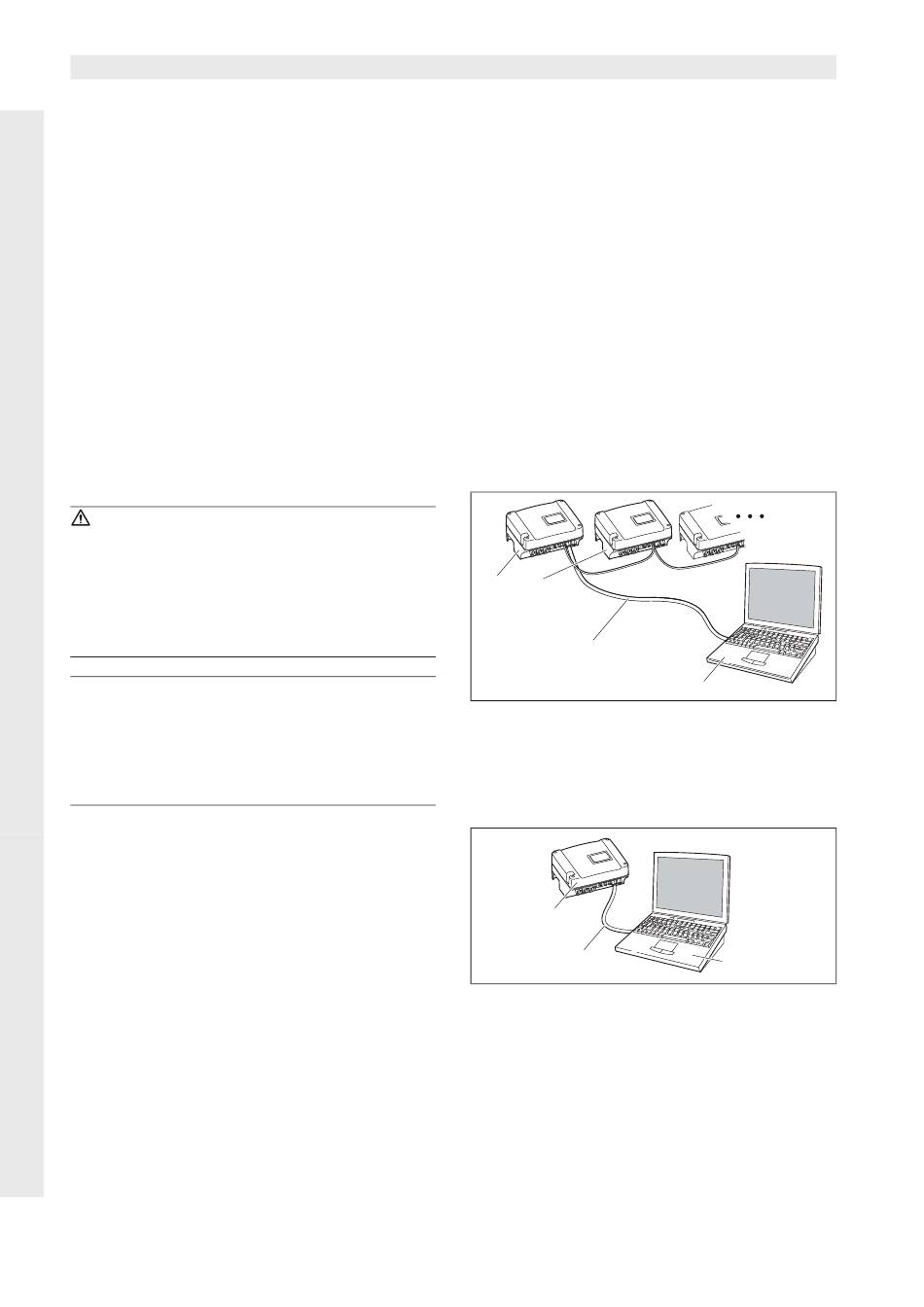

Abbildung 41: Mehrere Wechselrichter im Netzwerk
1 Wechselrichter
2 Weitere Wechselrichter
3 Ethernet-Kabel
4 Computer (zur Konfiguration oder Datenabfrage)
1
2
Abbildung 42: Wechselrichter und Computer mit
Ethernet-Kabel verbinden
1 Wechselrichter
2 Ethernet-/Crossover-Kabel
3 Computer (zur Konfiguration oder Datenabfrage)
4
3
