6 Installation
1
2
3
4
5
6
7

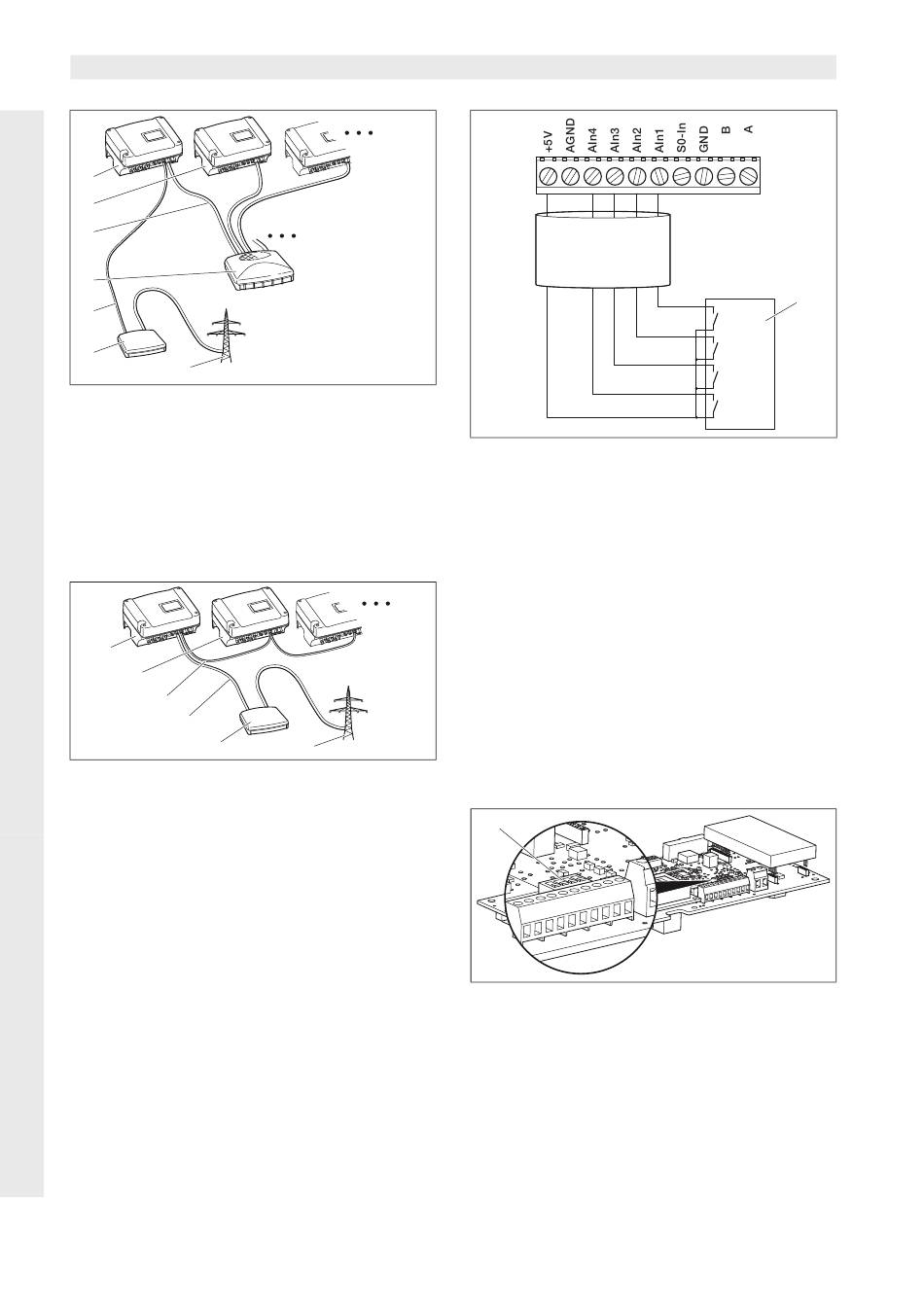

Abbildung 58: Anschluss des Rundsteuergeräts bei
Wechselrichtern mit Ethernet-Vernetzung
1 Master-Wechselrichter
2 Weitere Wechselrichter
3 Ethernetkabel
4 Switch/Hub
5 5-adrige Verbindung an Analog-In
6 Rundsteuerempfänger
7 Netz
1
2
3
4
5
Abbildung 59: Anschluss des Rundsteuergeräts bei
Wechselrichtern mit RS485-Vernetzung
1 Master-Wechselrichter
2 Weitere Wechselrichter
3 RS485-Verbindung (2-adrig)
4 5-adrige Verbindung an Analog-In
5 Rundsteuerempfänger
6 Netz
• Schließen Sie die Leitungen vom Rundsteueremp-
fänger entsprechend der Anschlussbelegung (Abbil-
dung 60 und Tabelle 8) an.
36
6
Montage und Bedienungsanleitung Solar-Wechselrichter convert
Abbildung 60: Anschluss des Rundsteuerempfängers
an den Wechselrichter
1 Rundsteuerempfänger
RS485 anschließen
Auf der Klemme für analoge Schnittstellen (Abbildung
57) befinden sich Anschlüsse für die serielle RS485-
Schnittstelle. Über RS485 können, abhängig von den
benutzten Wechselrichtern, bis zu 200 Wechselrichter
vernetzt werden, siehe Tabelle 9.
An RS485 können weitere Komponenten angeschlos-
sen werden. Gegebenenfalls ist ein zusätzlicher Pegel-
wandler erforderlich. Verwenden Sie zum Anschließen
eine verdrillte Leitung, beispielsweise LiYCY
2 × 2 × 0,25.
Dazu müssen Sie die DIP-Schalter für die RS485-Kon-
figuration (1 in Abbildung 61) auf den Kommunikations-
boards aller Wechselrichter entsprechend einstellen.
1
Abbildung 61: DIP-Schalter für RS485-Konfiguration
1 DIP-Schalter für RS485-Konfiguration
RS485
1
0%
30%
60%
100%
