Solar Fabrik convert T dcs Betriebsanleitung Seite 49

1

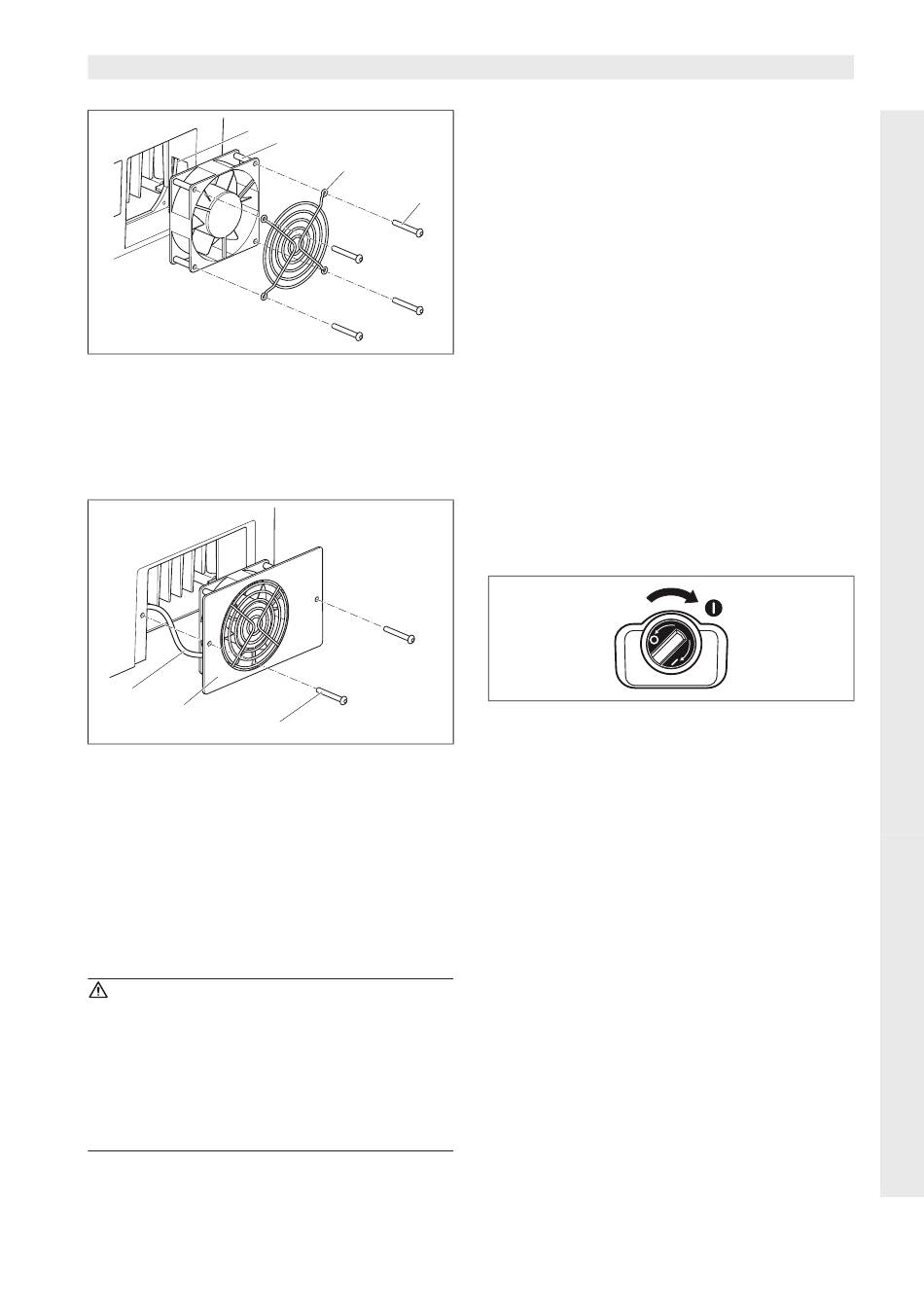

Abbildung 83: Lüfter ausbauen (convert
3T/3.5T/4T/5T)
1 Lüfterkabel
2 Lüfter
3 Lüftergitter
4 Schrauben
1
2
Abbildung 84: Lüfter ausbauen (convert 7T/8T/10T)
1 Lüfterkabel
2 Lüfterblech mit Lüfter und Gitter
3 Schrauben
Der Lüftertest ist nur während des Einspeisebetriebs
(grüne LED leuchtet) ausführbar. Wie Sie den Lüftertest
starten, erfahren Sie im Kapitel 8.4.
Falls der Lüfter nicht ordnungsgemäß läuft, müssen Sie
den Lüfter reinigen. Dazu müssen Sie den Wechselrich-
ter abschalten:
GEFAHR
Lebensgefahr durch Stromschlag!
Im Betriebszustand liegen im Wechselrichter lebensge-
fährliche Spannungen an.
• Gerät vor allen Arbeiten vollständig (DC-Seite und
AC-Seite) spannungsfrei schalten.
• Nach Freischaltung mindestens fünf Minuten war-
ten, bis die Kondensatoren entladen sind.
2
3
4
3
Montage und Bedienungsanleitung Solar-Wechselrichter convert
7 Inbetriebnahme und Außerbetriebnahme
• Schalten Sie den Wechselrichter aus wie in Kapitel
7.4 beschrieben.
Jetzt können Sie den Lüfter reinigen:
• convert 3T/3.5T/4T/5T: Lösen Sie die Schrauben (4
in Abb. 83) und nehmen Sie das Lüftergitter und
den Lüfter vorsichtig heraus.
convert 7T/8T/10T: Lösen Sie die Schrauben (3 in
Abb. 84) und nehmen Sie das Lüfterblech vorsichtig
heraus.
• Trennen Sie die Steckverbindung des Lüfterkabels.
• Reinigen Sie den Lüfter mit einem weichen Pinsel.
• convert 3T/3.5T/4T/5T: Stecken Sie das Lüfterka-
bel wieder an, setzen Sie den Lüfter in das Gehäuse
und schrauben Sie den Lüfter und das Lüftergitter
an.
convert 7T/8T/10T: Stecken Sie das Lüfterkabel an
und schrauben Sie das Lüfterblech wieder an das
Gehäuse.
Jetzt können Sie den Wechselrichter wieder einschal-
ten:
• Drehen Sie den DC-Lasttrennschalter auf ON bzw.
schalten Sie nacheinander über die externe DC-
Trennstelle die DC-Strings zu.
Abbildung 85: DC-Lasttrennschalter ON
• Schalten Sie die Netzspannung über den Leitungs-
schutzschalter zu.
ON
49
