6 Installation
• Klicken Sie auf "übernehmen", um die Einstellungen
zu speichern.
Der Name des Solarportals erscheint auf der Sei-
➜
te. Das Kästchen ( ) neben dem Portalnamen
wurde automatisch aktiviert.
Die Datenübertragung ist jetzt aktiviert.
➜
Hinweis: Um die Datenübertragung zu beenden, siehe
Kapitel 9.5 (Seite 60).
• Kontrollieren Sie die ordnungsgemäße Verbindung.
• Geben Sie in das Feld "Portal-Code" die Worte
"go online" ein.
• Bestätigen Sie Ihre Eingabe durch einen Klick auf
"übernehmen".
• Rufen Sie die "Infoseite" auf.
Wenn im Feld "letzte Verbindung zum Portal" ein Wert
in Minuten angegeben ist, dann ist die Verbindung zum
Solar Portal hergestellt.
Anschließend können Sie sich am Solar-Portal registrie-
ren und mit Hilfe des Wechselrichters eine Anlage
erstellen bzw. den Wechselrichter dieser Anlage hinzu-
fügen.
Hinweis: Ein Wechselrichter muss sich zuerst bei dem
Portal melden ("go online"), bevor er im Portal einer
Anlage zugeordnet werden kann.
6.8 Zubehör installieren bei Kommuni-
kationsboard I
Sofern vorhanden, installieren Sie jetzt Zubehör wie
z. B. Sensoren oder Rundsteuerempfänger.
GEFAHR
Lebensgefahr durch Stromschlag!
Das Kommunikationsboard steht unter Spannung!
Einfach isolierte Kabel von Kommunikationskomponen-
ten können bei Beschädigung der Isolation mit netz-
spannungsführenden Teilen in Berührung kommen.
• Schließen Sie im Wechselrichter nur doppelt iso-
lierte Kabel an.
ACHTUNG
Das Kommunikationsboard kann durch eine elektrosta-
tische Entladung beschädigt werden.
• Berühren Sie eine geerdete Stelle, zum Beispiel die
Aufnahme für die Gehäuseverschraubung unten
rechts, bevor Sie die Platine berühren.
34 Montage und Bedienungsanleitung Solar-Wechselrichter convert
Übersicht der Zubehörschnittstellen

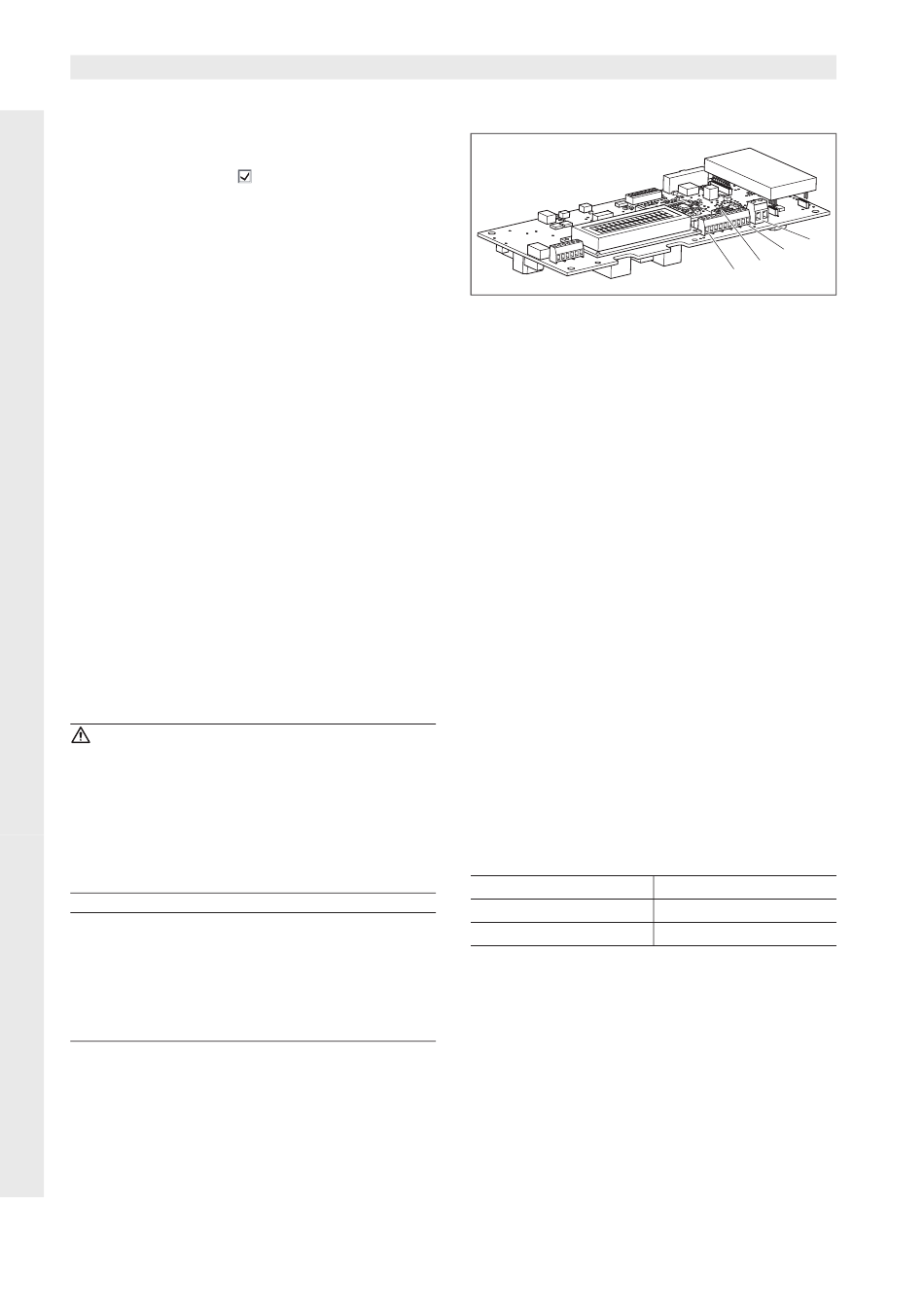

Abbildung 55: Anschlüsse Kommunikationsboard I
1 Schaltausgang (S0/AL-OUT)
2 RS485-Schnittstelle
3 DIP-Schalter für RS485-Konfiguration
4 Klemme für analoge Schnittstellen
Schaltausgang (S0/AL-OUT) anschließen
Der Schaltausgang S0/AL-OUT kann mit folgenden
Funktionen belegt werden:
— S0-Schnittstelle
— Alarmausgang
— Schalten von Verbrauchern (Eigenverbrauch)
S0-Schnittstelle: Der Schaltausgang verhält sich wie
ein Impulsausgang gemäß DIN EN 62053-31 mit einer
Impulskonstante von 2000 Impulsen pro Kilowatt-
stunde. Mit einem geeigneten Empfangsgerät, zum
Beispiel einen Energiezähler oder einem Display, kön-
nen Sie den Energieertrag Ihrer Photovoltaikanlage
erfassen und darstellen.
Alarmausgang: Der Schaltausgang hat die Funktion
eines potenzialfreien Öffners. Geöffnet wird, wenn eine
Störung vorliegt (siehe Abschnitt ‹Störungen›, Seite 55).
Eigenverbrauch: Der Schaltausgang hat die Funktion
eines potenzialfreien Schließers. Geschlossen wird,
wenn die eingestellten Bedingungen erfüllt sind (siehe
Abschnitt ‹Bedingungen für Einschalten von Verbrau-
chern (Eigenverbrauch) einstellen›, Seite 44).
Beachten Sie für weitergehende Informationen auch
Text und Bild in Abschnitt ‹Eigenverbrauch›, Seite 11.
max. Belastung
max. Spannung
Anschlüsse
Tabelle 7: Technische Daten Schaltausgang
Hinweis: Zwischen Wechselrichter und Verbraucher
müssen Sie z.B. ein externes Lastrelais installieren.
Schließen Sie keine Verbraucher direkt am Schaltaus-
gang an!
• Schließen Sie die Leitungen an der entsprechenden
Klemme (Abbildung 55, Position 1) an.
1
2
3
4
100 mA
250 V (AC oder DC)
polaritätsneutral
