S0-Eingang (Energieimpulszähler) Anschließen; Analoge Sensoren Anschließen; Rundsteuerempfänger Zur Wirkleistungssteuerung Anschließen - Solar Fabrik convert T dcs Betriebsanleitung

S0-Eingang (Energieimpulszähler) anschlie-
ßen
Mit dem S0-Eingang können Sie Pulse eines Energie-
zählers oder eines zweiten Wechselrichters erfassen.
Hinweis: Der zweite Wechselrichter wird zwar nicht im
Solarportal angezeigt, aber sein Energieertrag ist in den
Daten des ersten Wechselrichters enthalten (summiert).
Bei Verwendung des S0-Eingangs sind die analogen
Eingänge AIn3 und AIn4 ohne Funktion. Der Webserver
des Wechselrichters zeigt die gezählten Pulse auf der
Infoseite an.
• Schließen Sie die Leitungen entsprechend der
Anschlussbelegung (Tabelle 8) an der Klemme (4 in
Abbildung 55) an.
1

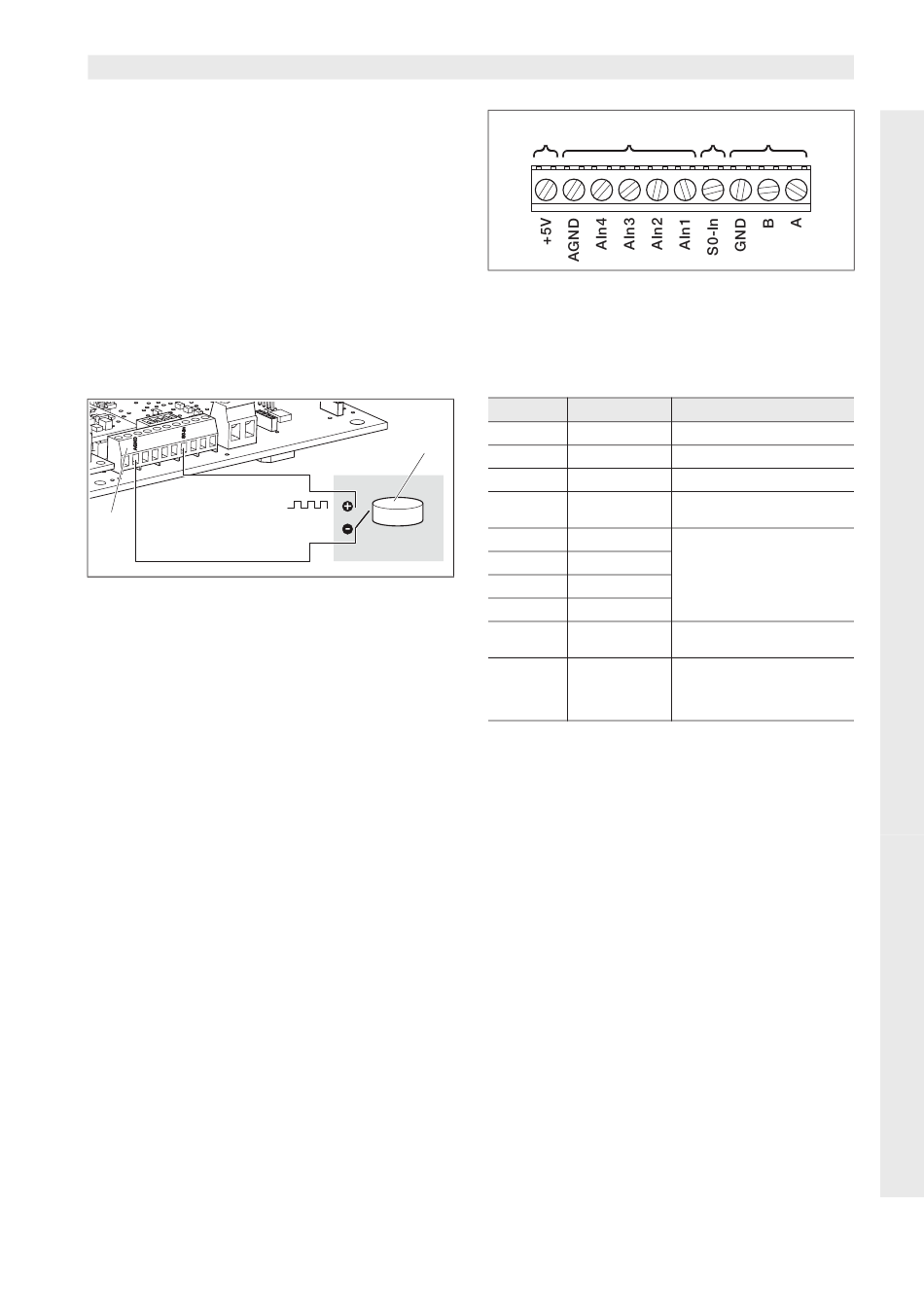

Abbildung 56: Beispiel für den Anschluss eines exter-
nen Energie-Zählers am S0-In-Eingang
1 S0-In-Eingang
2 Externer Energie-Zähler
Analoge Sensoren anschließen
Der Wechselrichter verfügt über vier analoge Eingänge,
an denen Sie beispielsweise Temperatur- und Einstrah-
lungssensoren oder Windmesser anschließen können.
Die Messdaten ermöglichen eine genauere Überwa-
chung der Photovoltaik-Anlage.
Die Sensoren müssen eine Ausgangsspannung von
0...10 V (Werkseinstellung) besitzen. Je nach Sensor
kann eine zusätzliche Spannungsversorgung notwen-
dig sein.
Hinweis: Bei Verwendung des S0-Eingangs sind die
analogen Eingänge AIn3 und AIn4 ohne Funktion.
Hinweis: Falls der Wechselrichter für den Anschluss
eines Rundsteuerempfängers vorgesehen ist, können
Sie keine Sensoren anschließen.
• Schließen Sie die Leitungen entsprechend der
Anschlussbelegung (Abbildung 57 und Tabelle 8) an
der Klemme an.
2
Montage und Bedienungsanleitung Solar-Wechselrichter convert
1 2
Abbildung 57: Kabelklemme
1 Spannungsausgang
2 Analoge Eingänge
3 S0-Eingang (Impulszählereingang)
4 RS485
Klemme Bezeichnung
1 RS485 A
2 RS485 B
3 GND
4 S0-In
5 AIn1
6 AIn2
7 AIn3
8 AIn4
9 AGND
10 +5V
Tabelle 8: Anschlussbelegung Kabelklemme
Rundsteuerempfänger zur Wirkleistungs-
steuerung anschließen
Hinweis: Die Informationen in diesem Abschnitt gelten
ausschließlich für Anlagen in Deutschland.
Die Eingänge für analoge Sensoren können zum
Anschluss eines Rundsteuerempfängers zur Wirkleis-
tungssteuerung (gemäß dem in Deutschland geltenden
Eneuerbare-Energien-Gesetz) genutzt werden. Diese
Funktion müssen Sie über den Webserver des Wech-
selrichters aktivieren (siehe Abschnitt ‹Funktion der
analogen Eingänge einstellen› in Kapitel 7.2.2).
Die Wechselrichter müssen entweder über Ethernet
(Abbildung 58) oder RS485 (Abbildung 59) vernetzt
sein, damit der mit dem Rundsteuerempfänger verbun-
dene Wechselrichter die erhaltenen Informationen an
die übrigen Wechselrichter weitergeben kann.
6 Installation
3 4
RS485
Beschreibung
RS485 A
RS485 B
Masse für RS485
S0-Eingang (Impulszählerein-
gang)
Eingänge für analoge Sensoren
(0...10 V) bzw. für Rundsteuer-
empfänger
Masse für analoge Eingänge
und S0-Eingang
5-V-Ausgang für externe Sen-
soren (nicht potenzialfrei; max.
10 mA) bzw. für Rundsteuer-
empfänger
