Solar Fabrik convert T dcs Betriebsanleitung Seite 25

Übersicht der Kommunikationsschnittstellen
4
3

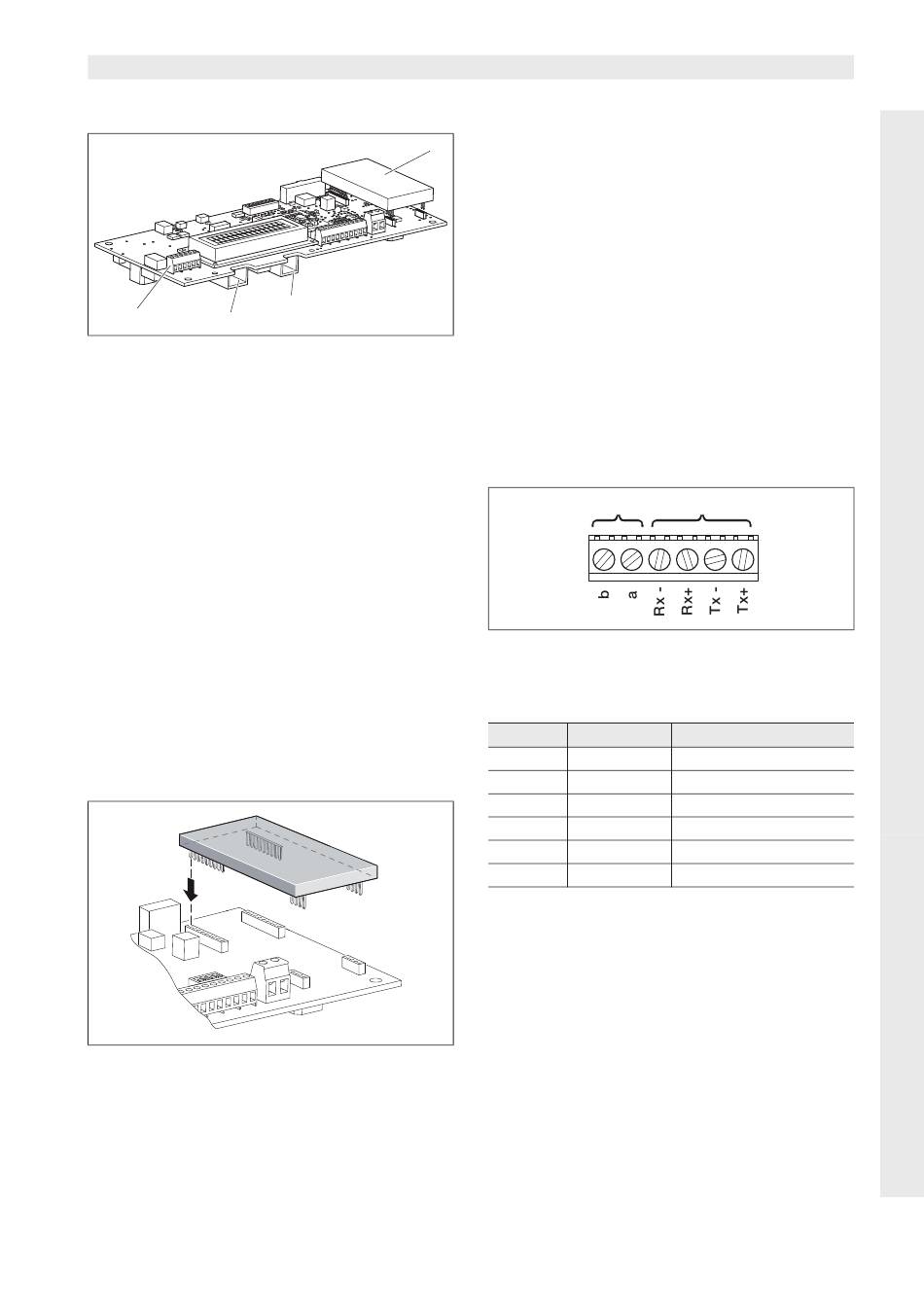

Abbildung 34: Kommunikationsschnittstellen
1 Modem (Zubehör)
2 RJ11-Steckbuchse
3 RJ45-Steckbuchse
4 Klemme für RJ45 und RJ11
Ethernetkabel anschließen
Über die RJ45-Steckbuchse können Sie den Wechsel-
richter mit einem Computer oder einem Computernetz-
werk (Ethernet 10BaseT, 10 MBit/s) verbinden. Ver-
wenden Sie ein Crossover-Kabel der Kategorie 5
(Cat 5e, FTP) mit einer Länge von max. 100 m.
• Stecken Sie den Stecker des Ethernetkabels in die
entsprechende Steckbuchse (3 in Abbildung 34).
Analog-Modem installieren
Voraussetzung für die Nutzung des Analog-Modems ist
ein analoger Telefonanschluss. Durch die Nutzung des
Modems entstehen Ihnen weitere Kosten. Details
erfahren Sie bei den Telekommunikationsanbietern.
• Stecken Sie das Modem vorsichtig auf die Platine.
Der oberste Steckerpin auf der linken Seite muss in
das oberste Loch der Buchsenleiste treffen.
Abbildung 35: Modem installieren
• Schließen Sie das Telefonkabel an (siehe folgende
Abschnitte).
1
2
Montage und Bedienungsanleitung Solar-Wechselrichter convert
Telefonkabel anschließen
Über die RJ11-Steckbuchse können Sie den Wechsel-
richter an eine analoge Telefonsteckdose oder, mit
einem Terminaladapter, an einen ISDN-Anschluss
anschließen. Um die RJ11-Schnittstelle zu nutzen,
benötigen Sie ein als Zubehör erhältliches Modem.
• Stecken Sie den Stecker des Telefonkabels in die
entsprechende Steckbuchse (2 in Abbildung 34).
Ethernetkabel und/oder Telefonleitung an
Kabelklemme anschließen
Anstelle der Steckbuchsen RJ45 und RJ11 können Sie
die sechspolige Schraubklemme zum Anschluss von
Ethernetkabel und Telefonkabel nutzen (4 in
Abbildung 34). Diese Anschlussart ist für die Installation
in Großanlagen vorgesehen.
• Schließen Sie die Leitungen entsprechend der
Anschlussbelegung (Tabelle 6) an der Kabelklemme
an.
1
Modem
Abbildung 36: Kabelklemme
1 Analoger Telefonanschluss
2 Ethernetanschluss
Klemme Bezeichnung
1 Tx+
2 Tx–
3 Rx+
4 Rx–
5 Modem a
6 Modem b
Tabelle 6: Anschlussbelegung Kabelklemme für
Twisted-Pair-Kabel und Telefonleitung
GSM-Modem installieren
Voraussetzung für die Nutzung des GSM-Modems ist
eine SIM-Datenkarte mit Vertrag bei einem Mobil-
funkanbieter. Die Software GSM-Link ermöglicht die
freie Wahl des Mobilfunkanbieters. Durch die Nutzung
des Modems entstehen Ihnen weitere Kosten. Details
erfahren Sie bei den Telekommunikationsanbietern.
6 Installation
2
Beschreibung
Sendepaar +
Sendepaar –
Empfangspaar +
Empfangspaar –
Telefonleitung a
Telefonleitung b
25
