6 Installation
1
2
3

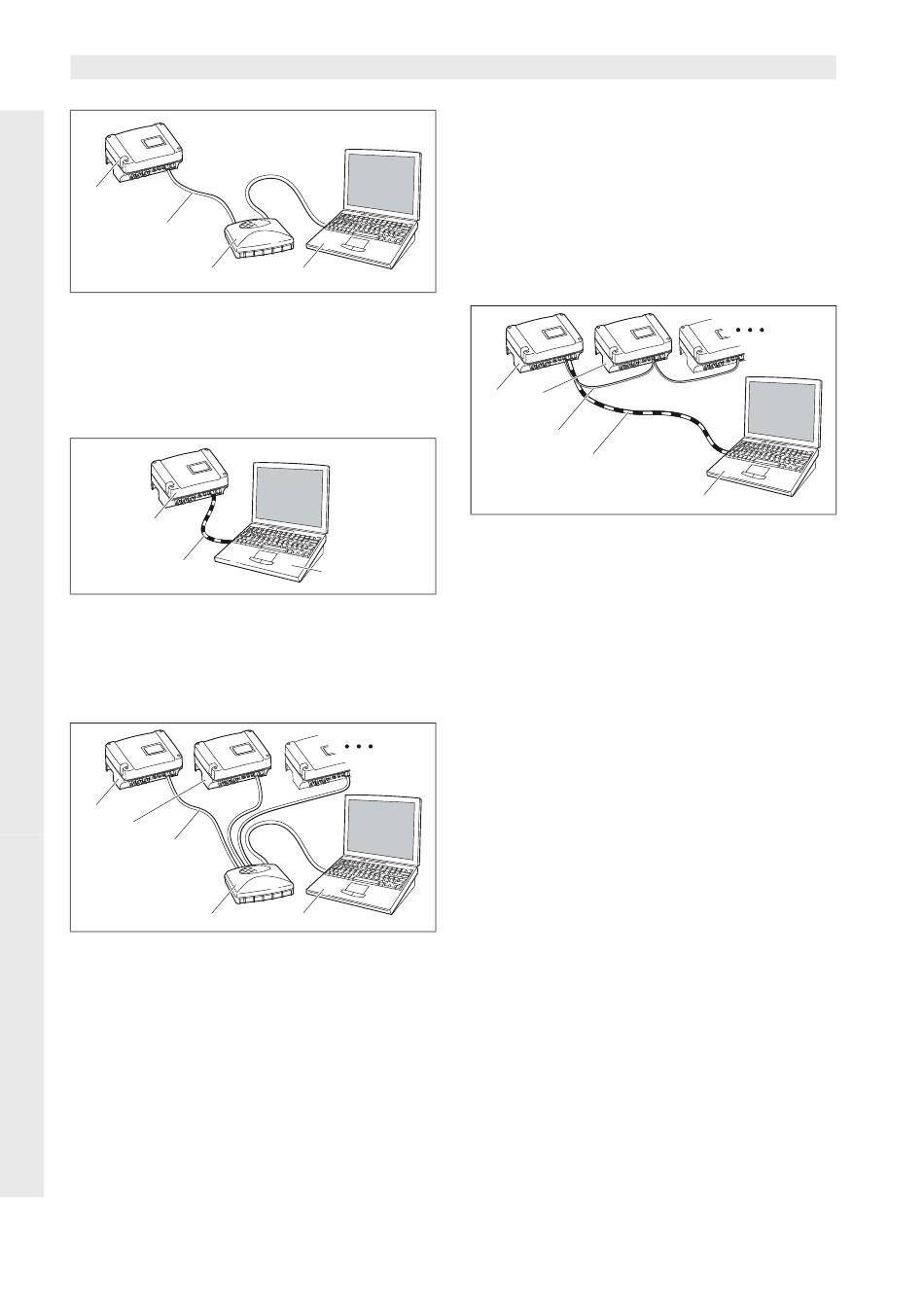

Abbildung 25: Wechselrichter und Computer mit
Ethernetkabeln und Switch verbinden
1 Wechselrichter
2 Ethernetkabel
3 Switch/Hub
4 Computer (zur Konfiguration oder Datenabfrage)
1
2
Abbildung 26: Wechselrichter und Computer mit
Crossover-Kabel verbinden
1 Wechselrichter
2 Crossover-Kabel
3 Computer (zur Konfiguration oder Datenabfrage)
1
2
3
4
Abbildung 27: Mehrere Wechselrichter im Netzwerk
1 Wechselrichter
2 Weitere Wechselrichter
3 Ethernetkabel
4 Switch/Hub
5 Computer (zur Konfiguration oder Datenabfrage)
Situation 2: Direktabfrage der Ertragsdaten
Das Abfragen der momentanen Ertragsdaten sowie der
gespeicherten Logdaten des Wechselrichters ist eben-
falls nur mit einem Computer möglich. Die Verkabelung
der Geräte erfolgt wie unter Situation 1 beschrieben.
22
4
3
5
Montage und Bedienungsanleitung Solar-Wechselrichter convert
Alternativ können Sie die Wechselrichter untereinan-
der über die RS485-Schnittstelle verbinden und ledig-
lich einen der Wechselrichter über Ethernet anbinden
(Abbildung 28).
Bei dieser Verbindungsart zeigt der Webserver des
über Ethernet angebunden Wechselrichters auch die
momentanen Leistungsdaten der übrigen Wechselrich-
ter an. Der Webserver selbst und die gespeicherten
Logdaten sind jedoch nur für den über Ethernet ange-
bundenen Wechselrichter verfügbar.
1
2
3
4
Abbildung 28: Wechselrichter über RS485 verbinden
und Leistungsdaten über Ethernet abfragen
1 Wechselrichter
2 Weitere Wechselrichter, max. 200, je nach Kabellänge
3 RS485-Verbindung
4 Crossover-Kabel
5 Computer
Situation 3: Datenübertragung an Solarportal
Der Wechselrichter kann die Ertragsdaten regelmäßig
an ein Internet-Solarportal senden.
Dazu muss
a) der Wechselrichter an einen DSL-Router bzw. an
ein Netzwerk mit Internet-Zugang angeschlossen
sein oder
b) der Wechselrichter ein analoges Modem oder ein
Funkmodem (GSM) eingebaut haben, das als Zube-
hör erhältlich ist.
Variante a) setzt einen DSL-Anschluss voraus. Falls Ihr
Wechselrichter sich in Hausnähe befindet und Sie
bereits einen DSL-Anschluss haben, können Sie den
vorhandenen Anschluss zur Übertragung nutzen.
Hinweis: Falls die Wechselrichter im lokalen Netzwerk
per DSL-Router ans Internet angebunden sind, ist
sowohl die direkte Abfrage der Logdaten als auch die
Übertragung der Logdaten aller verbundenen Wechsel-
richter an ein Solarportal möglich.
Bei Variante b) mit analogem Modem muss der Wech-
selrichter an einen separaten analogen Telefonan-
schluss oder an eine analoge Nebenstelle einer Tele-
kommunikationsanlage angeschlossen werden. Dies
setzt voraus, dass ein Telefonanschluss in der Nähe
vorhanden ist. Der Wechselrichter muss ständig am
Telefonanschluss angeschlossen sein.
