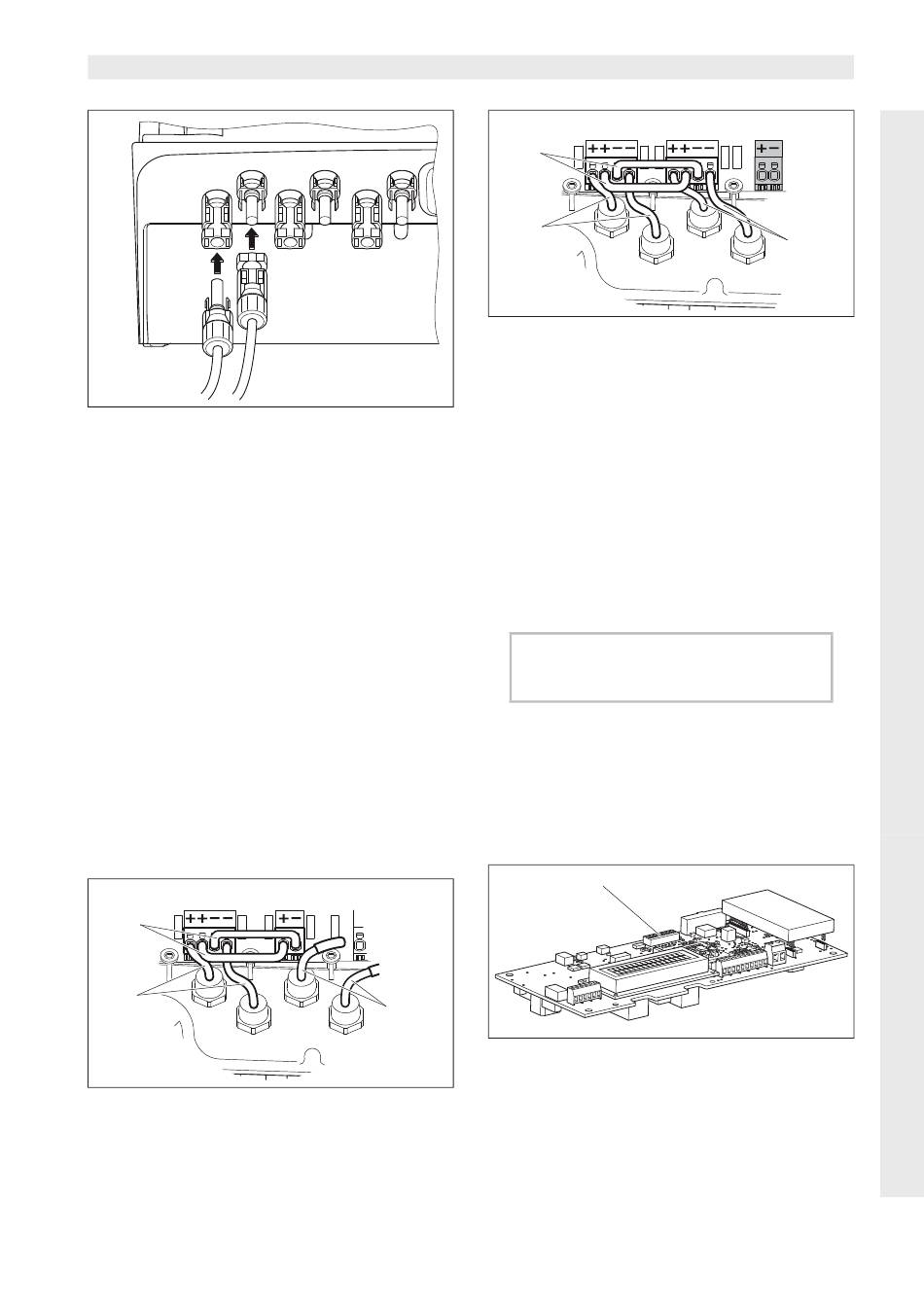

Abbildung 19: PV-String anschließen
• Ziehen Sie an den Steckern um zu kontrollieren, ob
sie korrekt eingerastet sind.
Hinweis: Um die Steckverbinder zu trennen, drücken
Sie die Einrastlaschen von Hand oder mit dem beim
Hersteller der Steckverbinder erhältlichen Werkzeug
zusammen und ziehen den Stecker ab.
• Um weitere Strings anzuschließen, wiederholen Sie
die Montageschritte für jeden String.
Eventuell erforderliche zusätzliche Steckverbinder
sind im Fachhandel erhältlich.
• convert 3.5T/4T dcs: Falls Sie DC-Eingang 1 und 2
parallel schalten, entfernen Sie die Leitungsenden
des zweiten DC-Eingangs aus dem Klemmblock
DC2 und isolieren Sie die freien Leitungsenden mit
den mitgelieferten Kappen.
• convert 3.5T/4T/7T/8T/10T dcs: Falls vorgesehen,
schalten Sie jetzt Eingang 1 und 2 parallel. Stecken
Sie dazu die mitgelieferten Brücken wie gezeigt
(Abbildung 20/21) in die Klemmen.
Hinweis: Bitte beachten Sie, dass bei convert 6T dcs
keine Parallelschaltung möglich ist.
DC1
1
2
Abbildung 20: Eingang 1 und 2 parallel geschaltet
(convert 3.5T/4T dcs)
1 DC-Brücken
2 PV-String 1
3 PV-String 2
DC2
3
Montage und Bedienungsanleitung Solar-Wechselrichter convert
DC1
1
2
Abbildung 21: Eingang 1 und 2 parallel geschaltet
(convert 7T/8T/10T dcs)
1 DC-Brücken
2 PV-String 1
3 PV-String 2
• Belassen Sie die Dichtstopfen auf den nicht
belegten Steckverbindern, um sie vor Feuchtigkeit
und Schmutz zu schützen.

6.5 Verwendungsland einstellen

Vor der erstmaligen Inbetriebnahme müssen Sie ein-
stellen, in welchem Land Sie den Wechselrichter instal-
lieren. Das ist notwendig, damit die Netzüberwachung
entsprechend dem örtlichen Stromnetz funktioniert.
Nach dem ersten Zuschalten der AC-
Spannung ist die Ländereinstellung
dauerhaft fixiert!
Bei einer falschen Ländereinstellung wird der Wechsel-
richter nicht funktionieren.
Lesen Sie zur Einstellung des Verwendungslandes in
dem Kapitel weiter, das Ihrem Kommunikationsboard
entspricht.
6.5.1 Kommunikationsboard I
1
Abbildung 22: DIP-Schalter
1 DIP-Schalter
Die Ländereinstellung nehmen Sie über den DIP-Schal-
ter (1) auf dem Kommunikationsboard I vor.
6 Installation
DC2
3
