6 Installation
6.9 Zubehör installieren bei Kommuni-
kationsboard II
Sofern vorhanden, installieren Sie jetzt Zubehör wie
z. B. Sensoren oder Rundsteuerempfänger.
GEFAHR
Lebensgefahr durch Stromschlag!
Einfach isolierte Kabel von Kommunikationskomponen-
ten können bei Beschädigung der Isolation mit netz-
spannungsführenden Teilen in Berührung kommen.
• Schließen Sie im Wechselrichter nur doppelt iso-
lierte Kabel an.
ACHTUNG
Das Kommunikationsboard kann durch eine elektrosta-
tische Entladung beschädigt werden.
• Berühren Sie eine geerdete Stelle, zum Beispiel die
Aufnahme für die Gehäuseverschraubung unten
rechts, bevor Sie die Platine berühren.
Übersicht der Zubehörschnittstellen
1

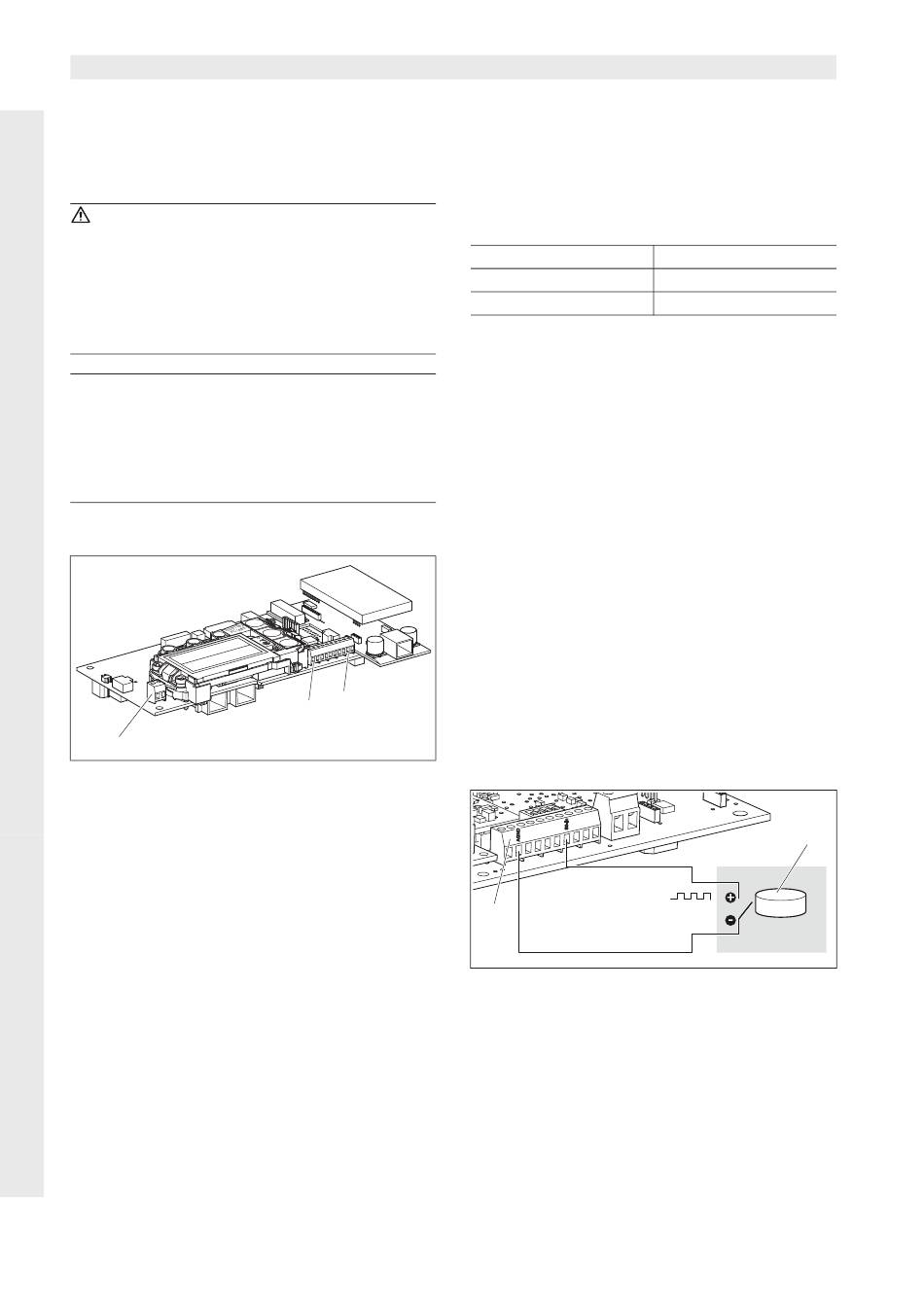

Abbildung 62: Anschlüsse Kommunikationsboard II
1 Schaltausgang (S0/AL-OUT)
2 Klemme für analoge Schnittstellen
3 RS485-Schnittstelle
Schaltausgang (S0/AL-OUT) anschließen
Der Schaltausgang S0/AL-OUT kann mit folgenden
Funktionen belegt werden:
— S0-Schnittstelle
— Alarmausgang
— Schalten von Verbrauchern (Eigenverbrauch)
S0-Schnittstelle: Der Schaltausgang verhält sich wie
ein Impulsausgang gemäß DIN EN 62053-31 mit einer
Impulskonstante von 2000 Impulsen pro Kilowatt-
stunde. Mit einem geeigneten Empfangsgerät, zum
Beispiel einen Energiezähler oder einem Display, kön-
nen Sie den Energieertrag Ihrer Photovoltaikanlage
erfassen und darstellen.
Alarmausgang: Der Schaltausgang hat die Funktion
eines potenzialfreien Öffners. Geöffnet wird, wenn eine
Störung vorliegt (siehe Abschnitt ‹Störungen›, Seite 55).
38
3
2
Montage und Bedienungsanleitung Solar-Wechselrichter convert
Eigenverbrauch: Der Schaltausgang hat die Funktion
eines potenzialfreien Schließers. Geschlossen wird,
wenn die eingestellten Bedingungen erfüllt sind (siehe
Abschnitt ‹Bedingungen für Einschalten von Verbrau-
chern (Eigenverbrauch) einstellen›, Seite 44).
Beachten Sie für weitergehende Informationen auch
Text und Bild in Abschnitt ‹Eigenverbrauch›, Seite 11.
max. Belastung
max. Spannung
Anschlüsse
Tabelle 10: Technische Daten Schaltausgang
Hinweis: Zwischen Wechselrichter und Verbraucher
müssen Sie z.B. ein externes Lastrelais installieren.
Schließen Sie keine Verbraucher direkt am Schaltaus-
gang an!
• Schließen Sie die Leitungen an der entsprechenden
Klemme (Abbildung 62, Position 1) an.
S0-Eingang (Energieimpulszähler) anschlie-
ßen
Mit dem S0-Eingang können Sie Pulse eines Energie-
zählers oder eines zweiten Wechselrichters erfassen.
Hinweis: Der zweite Wechselrichter wird zwar nicht im
Solarportal angezeigt, aber sein Energieertrag ist in den
Daten des ersten Wechselrichters enthalten (summiert).
Bei Verwendung des S0-Eingangs sind die analogen
Eingänge AIn3 und AIn4 ohne Funktion. Der Webserver
des Wechselrichters zeigt die gezählten Pulse auf der
Infoseite an.
• Schließen Sie die Leitungen entsprechend der
Anschlussbelegung (Tabelle 11) an der Klemme (4
in Abbildung 62) an.
1
Abbildung 63: Beispiel für den Anschluss eines exter-
nen Energie-Zählers am S0-In-Eingang
1 S0-In-Eingang
2 Externer Energie-Zähler
100 mA
250 V (AC oder DC)
polaritätsneutral
2
