Solar Fabrik convert T dcs Betriebsanleitung Seite 37

Es ist möglich, Wechselrichter mit und ohne DIP-Schal-
ter für die RS485-Konfiguration zu mischen. Die mög-
lichen Vernetzungsumfänge und die dazu nötigen Ein-
stellungen der DIP-Schalter sind in der Tabelle 9 darge-
stellt.
Wenn bei der Vernetzung alle Wechselsrichter mit DIP-
Schaltern ausgerüstet sind, sind Kabellängen bis zu
500 m möglich.
Hinweis: Wenn in einem RS485-Netzwerk neben den
Wechselrichtern noch andere RS485-Geräte ange-
schlossen sind (z. B. ein Display), ist unter Umständen
die Anzahl der anschließbaren Wechselrichter und die
maximale Kabellänge eingeschränkt.

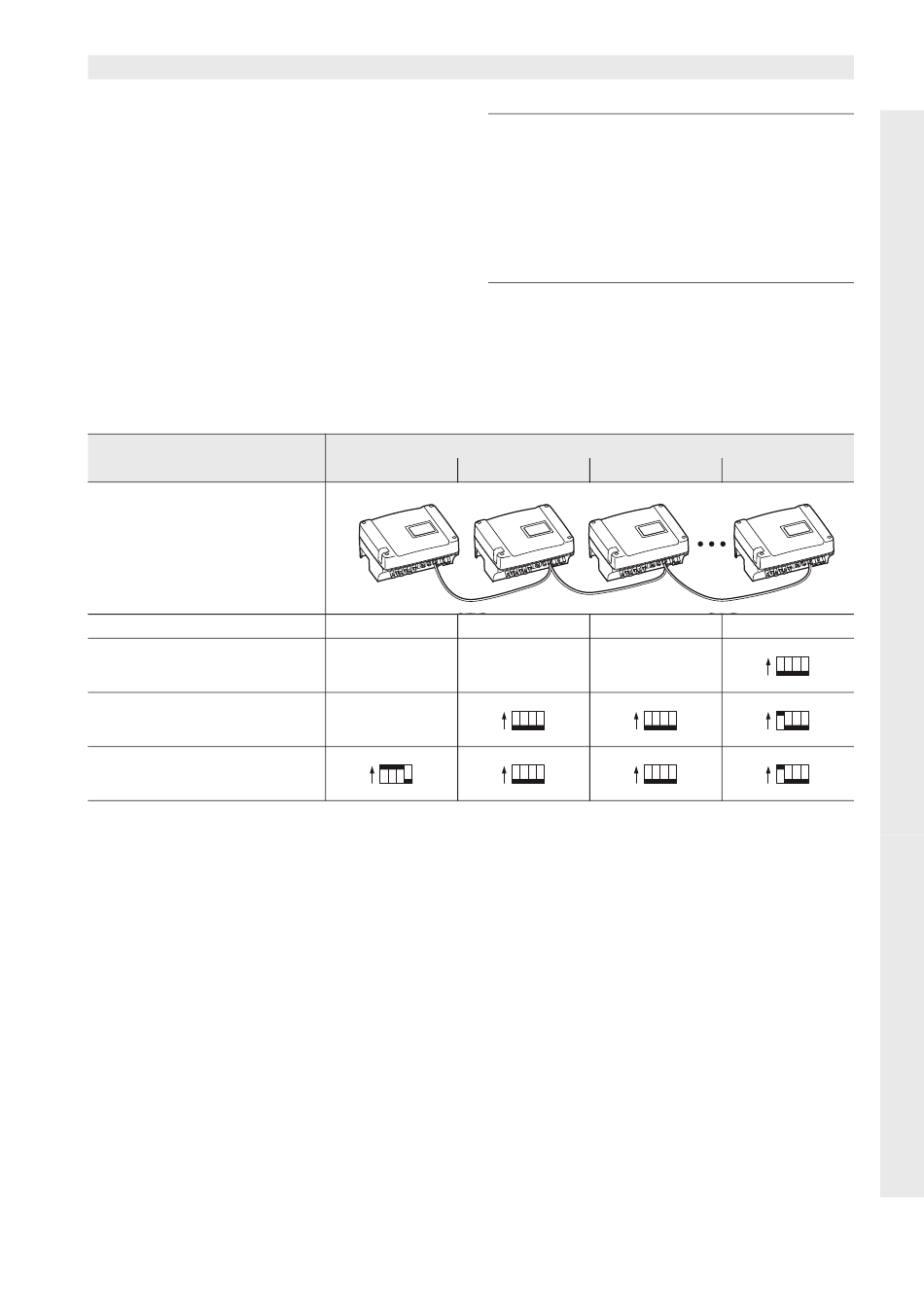

Vernetzungsumfang
max. 20 Wechselrichter
max. 20 Wechselrichter
max. 20 Wechselrichter, wenn der
Wechselrichter n weit entfernt ist
max. 200 Wechselrichter
Tabelle 9: DIP-Schalter für RS485-Konfiguration
Hinweis: Falls Sie entsprechende Fachkenntnisse
haben, können Sie den Wechselrichter über einen
Signalpegelwandler an eine serielle Schnittstelle
(RS232 oder USB) Ihres Computers anschließen. Aller-
dings sind bei dieser Verbindungsart nur die momen-
tanen Leistungsdaten abfragbar. Der eingebaute Web-
server und die gespeicherten Logdaten sind nicht ver-
fügbar.
• Schließen Sie die Leitungen entsprechend der
Anschlussbelegung (Tabelle 8) an der Klemme (4 in
Abbildung 57) an.
1
ohne DIP-Schalter
ohne DIP-Schalter
ohne DIP-Schalter
On
1 2 3 4
Montage und Bedienungsanleitung Solar-Wechselrichter convert
ACHTUNG
Das Kommunikationsboard kann durch eine elektrosta-
tische Entladung beschädigt werden.
• Benutzen Sie für die Betätigung der DIP-Schalter
einen stumpfen, nicht-metallischen Gegenstand.
• Berühren Sie eine geerdete Stelle, zum Beispiel die
Aufnahme für die Gehäuseverschraubung unten
rechts, bevor Sie die Platine berühren.
• Schalten Sie, falls erforderlich, mit dem DIP-Schal-
ter 1 die Terminierung und mit den DIP-Schaltern 2
und 3 die Busversorgungsspannung ein.
Wechselrichter
2
ohne DIP-Schalter ohne DIP-Schalter
ohne DIP-Schalter ohne DIP-Schalter
On On
1 2 3 4 1 2 3 4
On On
1 2 3 4 1 2 3 4
6 Installation
3 n
ohne DIP-Schalter
On
1 2 3 4
On
1 2 3 4
On
1 2 3 4
