• Geben Sie Benutzername und Passwort ein. Werk-
seitig sind Benutzername und Passwort wie folgt
eingestellt:
Benutzername: pvserver
Passwort: pvwr
Sie können das Passwort in den Einstellungen des
Webservers jederzeit ändern (siehe Abschnitt
‹Passwort ändern› in Kapitel 7.2). Der Benutzer-
name ist nicht änderbar.
• Klicken Sie auf „OK" um Ihre Eingabe zu bestätigen.
Die Hauptseite des Webservers wird angezeigt.
➜

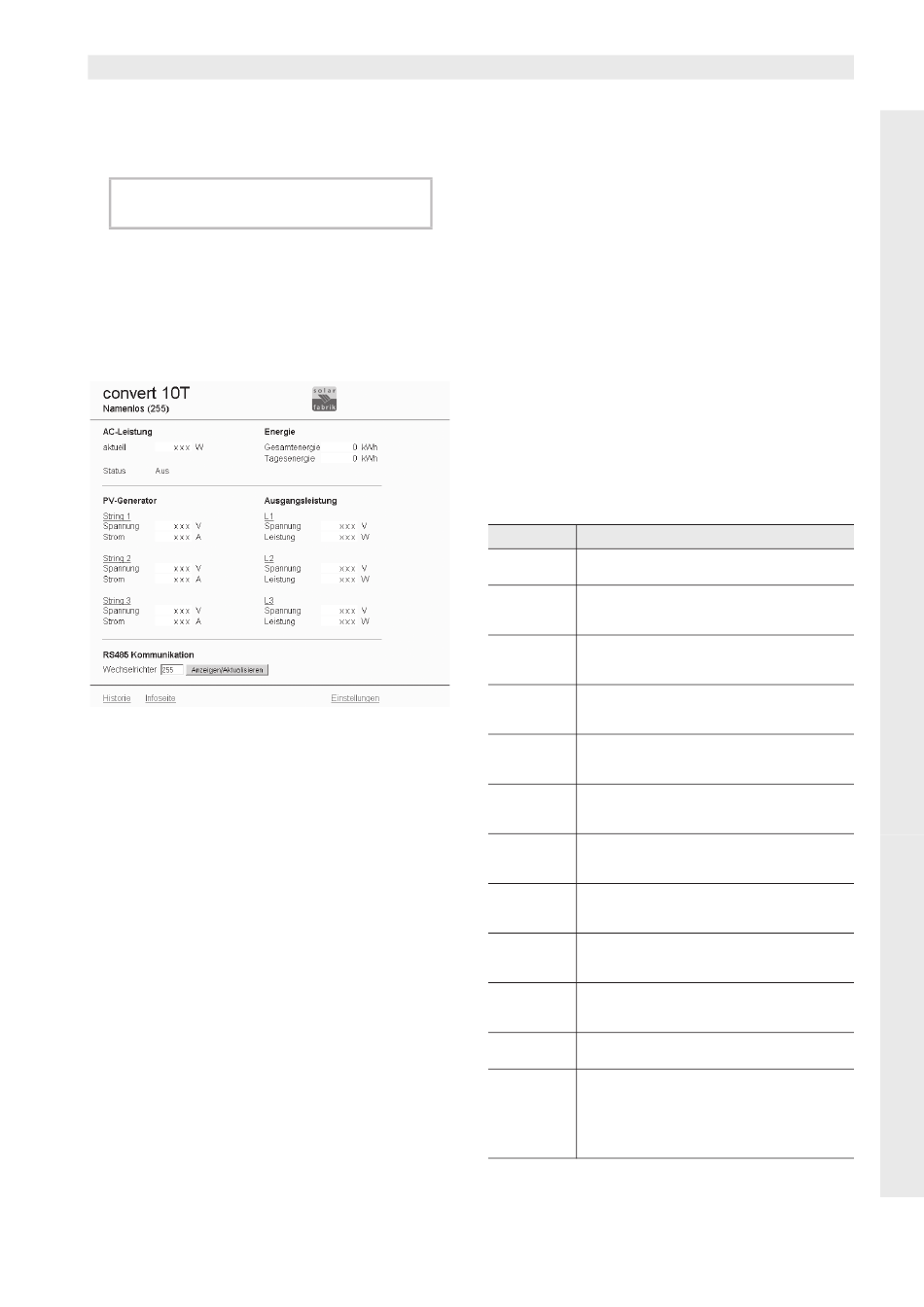

Abbildung 93: Hauptseite des Webservers (Die Anzahl
der dargestellten Ein- und Ausgänge kann je nach
Gerätetyp variieren.)
Durch Klicken auf „Anzeigen/Aktualisieren" können Sie
die Daten aktualisieren oder – bei Betrieb mehrerer
Wechselrichter, die über RS485 vernetzt sind – einen
anderen Wechselrichter über seine RS485-Adresse
auswählen und dessen aktuelle Leistungsdaten abfra-
gen.

9.3 Logdaten herunterladen

Mit den Logdaten können die Ertragsdaten der PV-
Anlage dargestellt werden. Auch Betriebsstörungen
können mit den Logdaten festgestellt werden.
Die Logdaten des Wechselrichters können als DAT-
Datei oder txt-Datei herunterladen werden. (Die
Logdaten werden in Tabelle 21 auf Seite 59 erklärt.
Vorgehensweise:
• Klicken Sie auf der Hauptseite des Webservers auf
den Link „Historie".
Es öffnet sich ein Fenster mit den Optionen „Öff-
➜
nen" oder „Speichern".
Montage und Bedienungsanleitung Solar-Wechselrichter convert
9 Anlagenüberwachung
— Option „Öffnen": die Daten können mit einem Tabel-
lenkalkulationsprogramm geöffnet und bearbeitet
werden.
— Option „Speichern": die Daten werden auf Ihrer
Festplatte gespeichert. Nach der Speicherung kön-
nen diese Daten dargestellt und weiterverarbeitet
werden.
Hinweis: Legen Sie von Ihren gespeicherten Logdaten
regelmäßig Sicherheitskopien an.

9.4 Logdaten anzeigen

Die Logdaten enthalten Informationen, die Ihnen Aus-
kunft über Ihre Photovoltaik-Anlage geben.
Falls Sie keine Visualisierungssoftware benutzen, kön-
nen Sie die Logdaten mit jedem gängigen Tabellenkal-
kulationsprogramm darstellen.
Die folgende Tabelle 21 listet auf, welche Messwerte in
den Logdaten enthalten sind.
Eintrag Erklärung
Zeit Zeitangabe in Sekunden seit der Inbetrieb-
nahme des Wechselrichters
DC1 U DC-Spannung:
DC2 U Eingangsspannung des jeweiligen Strings (1, 2
DC3 U und 3) in V
DC1 I DC-Strom:
DC2 I Eingangsstrom des jeweiligen Strings (1, 2 und
DC3 I 3) in mA
DC1 P DC-Leistung:
DC2 P Eingangsleistung des jeweiligen Strings (1, 2
DC3 P und 3) in W
DC1 T DC-Temperatur:
DC2 T Angaben für den Service
DC3 T
DC1 S DC-Status:
DC2 S Angaben für den Service
DC3 S
AC1 U AC-Spannung:
AC2 U Ausgangsspannung der jeweiligen Phase* (1, 2
AC3 U und 3) in V
AC1 I AC-Strom:
AC2 I Ausgangsstrom der jeweiligen Phase* (1, 2 und
AC3 I 3) in mA
AC1 P AC-Leistung:
AC2 P Ausgangsleistung der jeweiligen Phase* (1, 2
AC3 P und 3) in W
AC1 T AC-Temperatur:
AC2 T Angaben für den Service
AC3 T
AC F AC-Frequenz:
Netzfrequenz in Hz
AC S AC-Status:
Wert Bedeutung
0 WR aus
1 WR im Leerlauf
2 WR beim Anfahren
28 Einspeisen*
Tabelle 21: Logdaten
