Zusätzlich kann der Verschiebungsfaktor
Blindleistung (Q) durch einen Rundsteuersignalempfän-
ger ferngesteuert werden.
Anwendungsregeln für die Anlagengrößen
Je nach Anlagengröße gelten bestimmte Regeln. Die
Liste gibt einen Überblick welche Regeln nach Anlage-
größe gelten und welche Maßnahmen umgesetzt wer-
den müssen.
Anlagengröße
– Frequenzabhängige Wirkleistungsteue-
rung
3,0 ...
– Wirkleistungsteuerung mit einem Rund-
steuersignalempfänger oder
> 3,68 kVA
– Feste Begrenzung der PV-Generatorleis-
tung auf 70% der PV-Leistung
– Frequenzabhängige Wirkleistungsteue-
rung
– Bereitstellung von Blindleistung
d 3,68 ...
cos M = 0,95
13,8 kVA – Wirkleistungsteuerung mit einem Rund-
d
steuersignalempfänger oder
– Feste Begrenzung der PV-Generatorleis-
tung auf 70% der PV-Leistung
– Frequenzabhängige Wirkleistungsteue-
rung
– Bereitstellung von Blindleistung
> 13,8 ...
cos M = 0,90
30 kVA
t
– Wirkleistungsteuerung mit einem Rund-
steuersignalempfänger oder
– Feste Begrenzung der PV-Generatorleis-
tung auf 70% der PV-Leistung
– Wirkleistungsteuerung mit einem Rund-
steuersignalempfänger
– Anlagen, die nach 31.Dezember 2008 in
< 30 ...
Betrieb genommen worden sind, müs-
sen mit einem Rundsteuersignalempfän-
100 kVA
t
ger nachgerüstet werden.
– Externer zentraler NA-Schutz erforder-
lich
Tabelle 2: Maßnahmen zur Bereitstellung von
Blindleistung
Schieflastregelung:
Damit das Stromnetz stabil bleibt, muss es gleichmäßig
belastet werden. Einphasige Einspeisung führt zu einer
ungleichmäßige Belastung (Schieflast) im Netz.
Die maximale zulässige Schieflast gemessen zwischen
den Phasen beträgt 4,6kVA.
Hinweis: Diese Regelung muss nur bei Verwendung
der einphasigen convert-Wechselrichter (3.0kW /
3.6kW) beachtet werden. Es darf nur ein convert 3T
oder nur convert 3.5T an eine Phase angeschlossen
werden.
Weitere Informationen dazu erhalten Sie bei unserer
Service-Hotline (+49 (0)761 703870-25).
oder die
cos M
... 0,95
untereregt übereregt
... 0,90
untereregt übereregt
Montage und Bedienungsanleitung Solar-Wechselrichter convert
5 Geräte- und Systembeschreibung

Lieferumfang

Die Verpackung enthält:
— 1 Wechselrichter (1)
— 1 Wandhalterung (nicht bei Austauschgeräten) (2)
— 1 CD mit Bedienungsanleitungen (3)
— 1 Polybeutel mit:
– 2 Versiegelungskappen (3-polig, 5-polig) zum
Verplomben der AC-Anschlussklemme (in Italien
vorgeschrieben) (4)
– Montagezubehör: 4 Schrauben DIN 571 A2
6×45,
4 Dübel mit Durchmesser 8 mm und Länge
40 mm,
1 Schneidschraube DIN 7516 Form A verzinkt
M4×10) (5)
– 2 Drahtbrücken zur Parallelschaltung (nicht bei
allen Geräten möglich) (6)
– Dichtstopfen für die Verschraubung des Netz-
werkkabels (7)
– 2 Isolierkappen (8)
— Polybeutel mit je (Anzahl Polybeutel entsprechend
der Stringeingänge):
– 2 Gegenstücke für Steckverbinder (9)
(1 × Stecker, 1 × Buchse)
9
8
7
6
5
4x
1x
4
L1 N PE L1 L2 L3 N PE

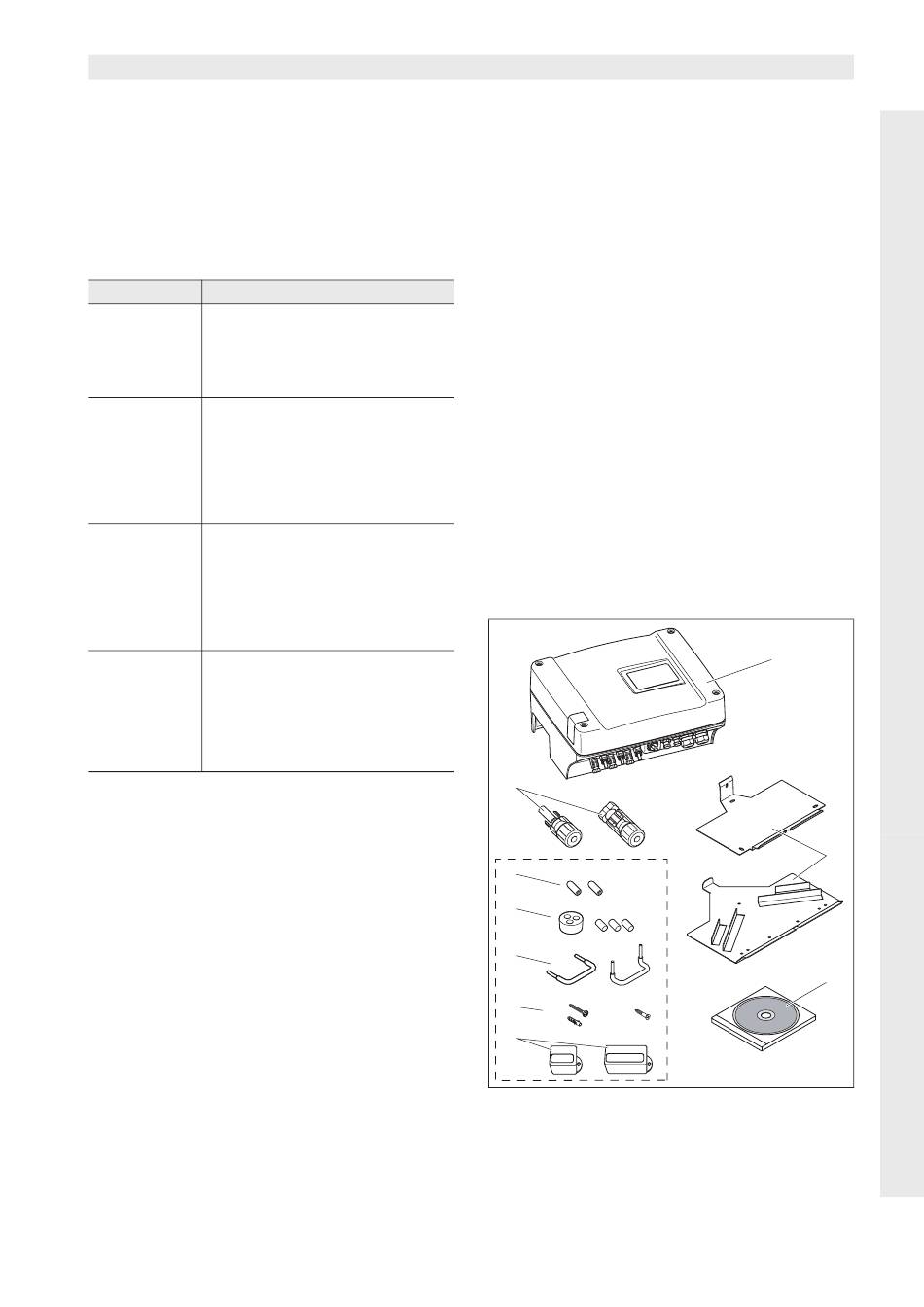

Abbildung 8: Lieferumfang
1
2
3
