6 Installation

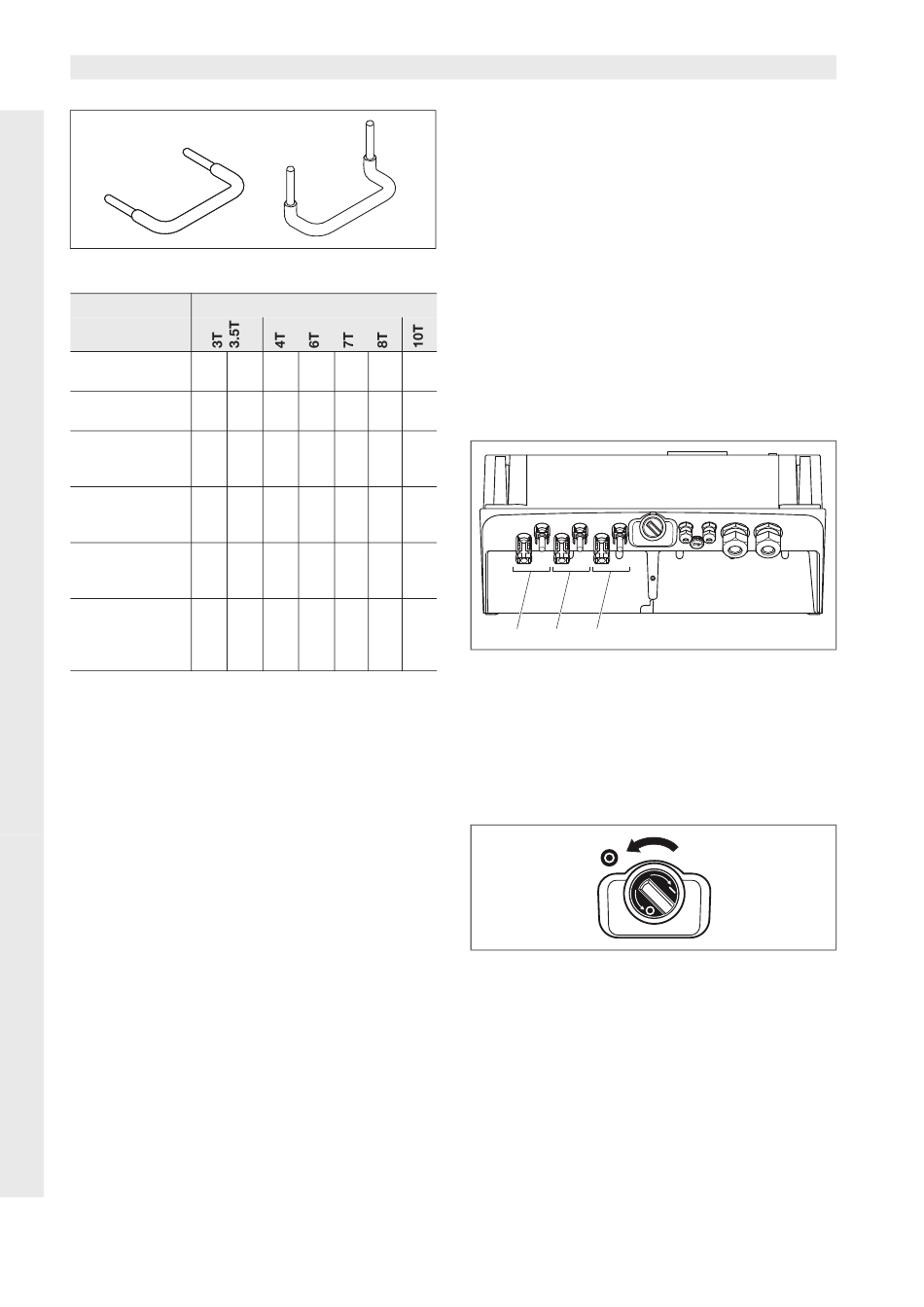

Abbildung 16: DC-Brücken
Anzahl DC- 1 2
Eingänge
DC-Nennstrom je 8 8
Eingang [A]
Max. DC- 9 9
Eingangsstrom je
Eingang [A]
Parallelschaltung nein ja
Eingang 1+2
möglich?
DC-Nennstrom bei — 12
Parallelschaltung
Eingang 1+2 [A]
Max. DC- — 13
Eingangsstrom bei
Parallelschaltung
Eingang 1+2 [A]
Tabelle 4: Eingänge parallel schalten
Der Wechselrichter ist im Auslieferungszustand mit
Steckverbindern der Firma Multi-Contact (Typ MC4)
bestückt.
Beachten Sie bei der Montage unbedingt die aktuellen
Angaben des Herstellers der Steckverbinder, etwa
zu benötigten Spezialwerkzeugen, zulässigen Anzugs-
drehmomenten etc.
Informationen erhalten Sie beispielsweise im Internet
unter www.multi-contact.com.

Stecker auf DC-Leitungen montieren

• Stellen Sie sicher, dass der DC-Lasttrennschalter
auf O (OFF) steht. Nur bei dieser Stellung dürfen die
Steckverbinder gesteckt und gezogen werden.
• Beseitigen Sie eventuell vorhandene Erdschlüsse
und Kurzschlüsse in den Strings.
• Isolieren Sie die DC-Leitungen um 6–7,5 mm ab.
Achten Sie darauf, keine Einzeladern abzuschnei-
den.
• Crimpen Sie die DC-Leitungen gemäß den Empfeh-
lungen des Herstellers der Steckverbinder.
18
convert
2 3 2 2 3
8 8 11,5 11,5 11,5
9 9 12,5 12,5 12,5
ja nein ja ja ja
12 — 20 20 23
13 — 25 25 25
Montage und Bedienungsanleitung Solar-Wechselrichter convert
• Führen Sie die angecrimpten Kontakte von hinten in
die Stecker- bzw. Buchsen-Isolation bis sie einras-
ten.
Achten Sie darauf, die passenden Gegenstücke zu
den Steckverbinder-Kupplungen am Wechselrichter
zu verwenden. Beachten Sie die Polarität der Lei-
tungen.
• Ziehen Sie leicht an der Leitung um zu prüfen, ob
das Metallteil eingerastet ist.
• Prüfen Sie die Montage gemäß den Vorgaben des
Herstellers der Steckverbinder.
• Ziehen Sie die Leitungsverschraubung handfest an.
Das Anzugsdrehmoment muss auf die DC-Leitung
abgestimmt sein. Typische Werte liegen zwischen
2,5 Nm bis 3 Nm.

DC-Leitungen am Wechselrichter einstecken

1 2 3
Abbildung 17: DC-Eingänge (die Anzahl der nutzbaren
Eingänge ist modellabhängig)
1 Steckverbinder-Kupplungen DC-Eingang 1
2 Steckverbinder-Kupplungen DC-Eingang 2
3 Steckverbinder-Kupplungen DC-Eingang 3
• Prüfen Sie, ob der Wechselrichter spannungsfrei ist.
• Stellen Sie den DC-Lasttrennschalter auf OFF.
OFF
Abbildung 18: DC-Lasttrennschalter OFF
• Entfernen Sie die beiden Dichtstopfen aus den
Steckverbindern. Bewahren Sie die Dichtstopfen
auf.
• Stecken Sie die Stecker des PV-Strings bis zum
Einrasten in die entsprechenden Gegenstücke am
Wechselrichter (Abbildung 19).
