Tabelle 4, Seite 18). Bei convert 6T ist keine Parallel-
schaltung möglich.
Die höchsten Erträge erreichen Sie bei einer möglichst
hohen Eingangsspannung. Diese erreichen Sie, indem
Sie bei gleicher Leistung möglichst wenige Eingänge
belegen. Ein Beispiel: Für die Installation von 48 Solar-
modulen belegen Sie besser zwei Eingänge mit je 24
Modulen als drei Eingänge mit je 16 Modulen.
Beachten Sie immer die Leistungsangaben auf dem
Typenschild!
Eigenverbrauch
Alle convert-Wechselrichter sind so ausgelegt, dass
der erzeugte Strom teilweise oder ganz selbst genutzt
werden kann.
Photovoltaikmodule
Wechselrichter
Produktions-
zähler
Steuersignal
Externes Lastrelais

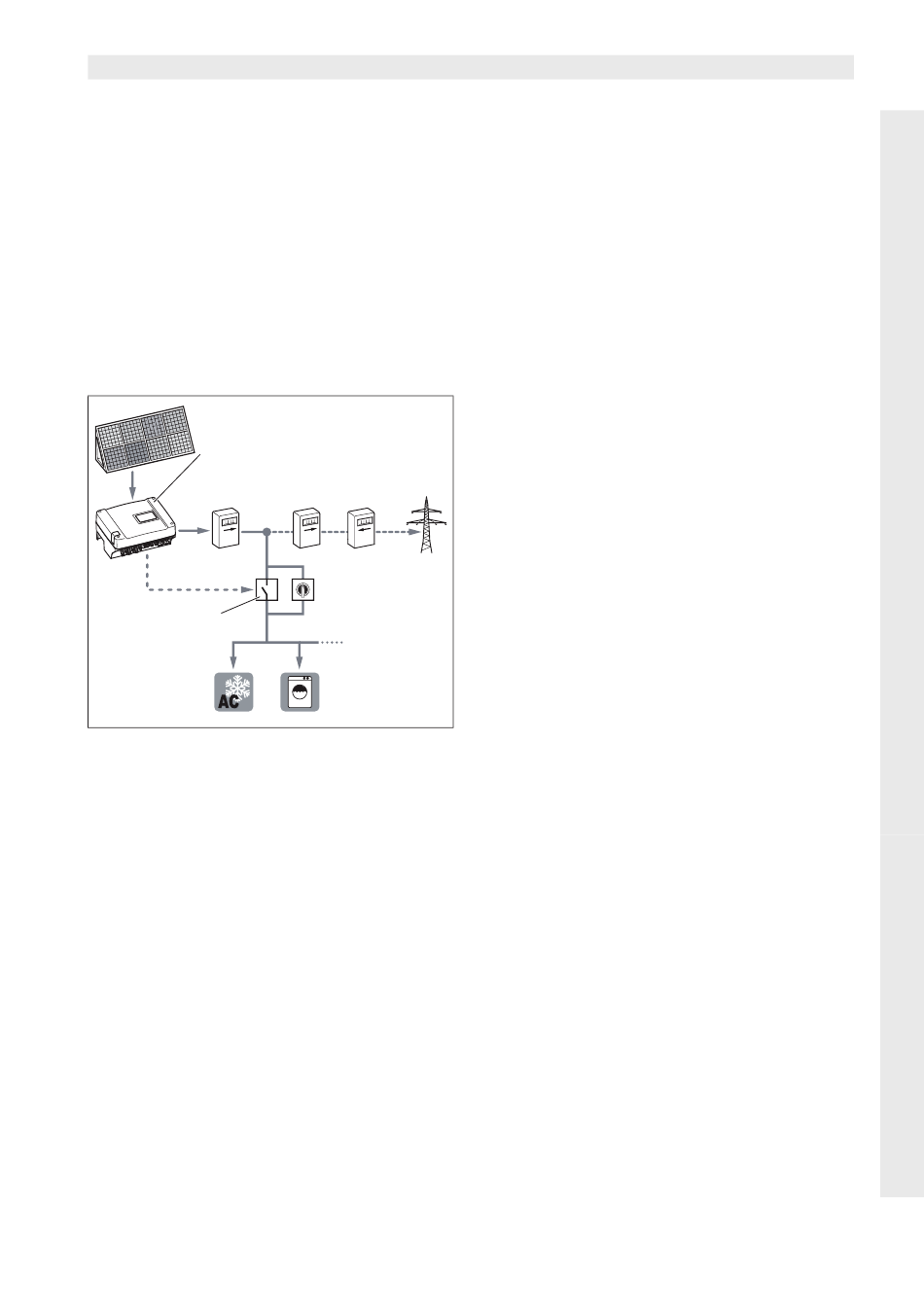

Abbildung 6: Mögliche Konfiguration für Eigenver-
brauch
Der Schaltausgang ist ein potenzialfreier Schließer und
kann bis max. 100 mA belastet werden.
Hinweis: Zwischen Wechselrichter und Verbraucher
muss ein externes Lastrelais installiert werden. Es darf
kein Verbraucher direkt am Wechselrichter angeschlos-
sen werden!
Die Beschreibung über den elektrischen Anschluss fin-
den Sie im Abschnitt "Schaltausgang (S0/AL-OUT)
anschließen" auf Seite 34.
Die Beschreibung der Konfiguration des Wechselrich-
ters finden Sie im Abschnitt "Funktion des Schaltaus-
gangs einstellen" auf Seite 43.

Wirkleistungs- und Blindleistungssteuerung

Die Begriffe
Im Stromnetz gibt es drei elektrische Leistungsarten:
— Wirkleistung (W)
— Blindleistung: (Var)
— Scheinleistung (VA)
Einspeise- Bezugs-
Netz
zähler zähler
Überbrückungsschalter
Verbraucher
Montage und Bedienungsanleitung Solar-Wechselrichter convert
5 Geräte- und Systembeschreibung
Wirkleistung
Wirkleistung ist jene elektrische Leistung, die von einem
ohmischen Verbraucher umgewandelt wird. Ohmsche
Verbraucher sind Geräte, die keine Spule und Konden-
satoren besitzen. (z.B. Wärmestrahler, Elektroherde,
Glühbirnen). Die Wirkleistung wird von gängigen Strom-
zählern erfasst. Somit wird nur die Wirkleistung berech-
net bzw. bezahlt.
Der Wirkleistungstrom ist „in Phase". Das heißt Strom
und Spannung sind synchron.Beide erreichen zum glei-
chen Zeitpunkt den Nullpunkt und den Höchstwert.
Blindleistung
Blindleistung ist jene elektrische Leistung, die von
induktive und kapazitive Verbraucher umgewandelt
wird. Induktive Verbraucher sind Spulen. Kapazitve Ver-
braucher sind Kondensatoren.
Diese Verbraucher benötigen elektrische Energie um
das magnetische bzw.das elektrische Feld aufzubauen.
Diese Leistung wird Blindleistung genannt. Geräte mit
Motoren und Kondensatoren (z.B. Waschmaschine)
beziehen aus dem Netz Blindleistung.
Die Blindleistung wird von gängigen Stromzählern nicht
erfasst. Sie belastet aber wie die Wirkleistung das
Stromnetz. Der Blindleistungstrom ist "phasenverscho-
ben". Das heißt Strom und Spannung erreichen zum
unterschiedlichen Zeitpunkt den Nullpunkt und den
Höchstwert.
Die Phasenverschiebung durch induktive und kapazi-
tive Verbraucher verringert die Stabilität des Strom-
netzes und muss ausgeglichen (kompensiert) werden.
Die Kompensation von Blindleistung benötigt elek-
trische Leistung. Diese benötigte Energie muss von
den Stromerzeugern kostenfrei zur Verfügung gestellt
werden.
