8 Betriebsverhalten des Wechselrichters

7.6 Demontage und Entsorgung

Um den Wechselrichter zu demontieren, gehen Sie wie
folgt vor:
GEFAHR
Lebensgefahr durch Stromschlag!
Im Betriebszustand liegen im Wechselrichter lebensge-
fährliche Spannungen an.
• Gerät vor allen Arbeiten vollständig (DC-Seite und
AC-Seite) spannungsfrei schalten.
• Nach Freischaltung mindestens fünf Minuten war-
ten, bis die Kondensatoren entladen sind.
• Schalten Sie den Wechselrichter aus wie in Kapitel
7.4 beschrieben.
• Öffnen Sie den Deckel des Wechselrichters.
Lösen Sie die Klemmen und Kabelverschraubungen
und entfernen Sie alle DC-Leitungen und AC-Lei-
tungen.
• Schließen Sie den Deckel des Wechselrichters.
Lösen Sie die Schraube an der Unterseite des
Wechselrichters und heben Sie den Wechselrichter
von der Wandhalterung ab.
• Demontieren Sie die Wandhalterung.
Entsorgung
Lassen Sie den Wechselrichter fachgerecht und nach
den gültigen Vorschriften entsorgen.
Der Karton des Wechselrichters besteht aus Pappe
und kann wie Altpapier verwertet werden. Kunststoff-
teile und Verpackungsbeutel können der Kunststoff-
Wiederverwertung zugeführt werden.
50
Montage und Bedienungsanleitung Solar-Wechselrichter convert
8
Betriebsverhalten des Wech-
selrichters
Grundsätzlich arbeitet der Wechselrichter nach der
Inbetriebnahme automatisch, so dass keine regelmä-
ßige Bedienung nötig ist.
Sobald die Photovoltaik-Module ausreichend Strom
erzeugen, beginnt der Wechselrichter mit der Einspei-
sung ins Stromnetz.

8.1 Anzeigefeld

Der Wechselrichter zeigt über drei LEDs und ein LC-
Display den jeweiligen Betriebszustand an. Am Display
können Sie außerdem Betriebswerte abfragen und Ein-
stellungen vornehmen.
1

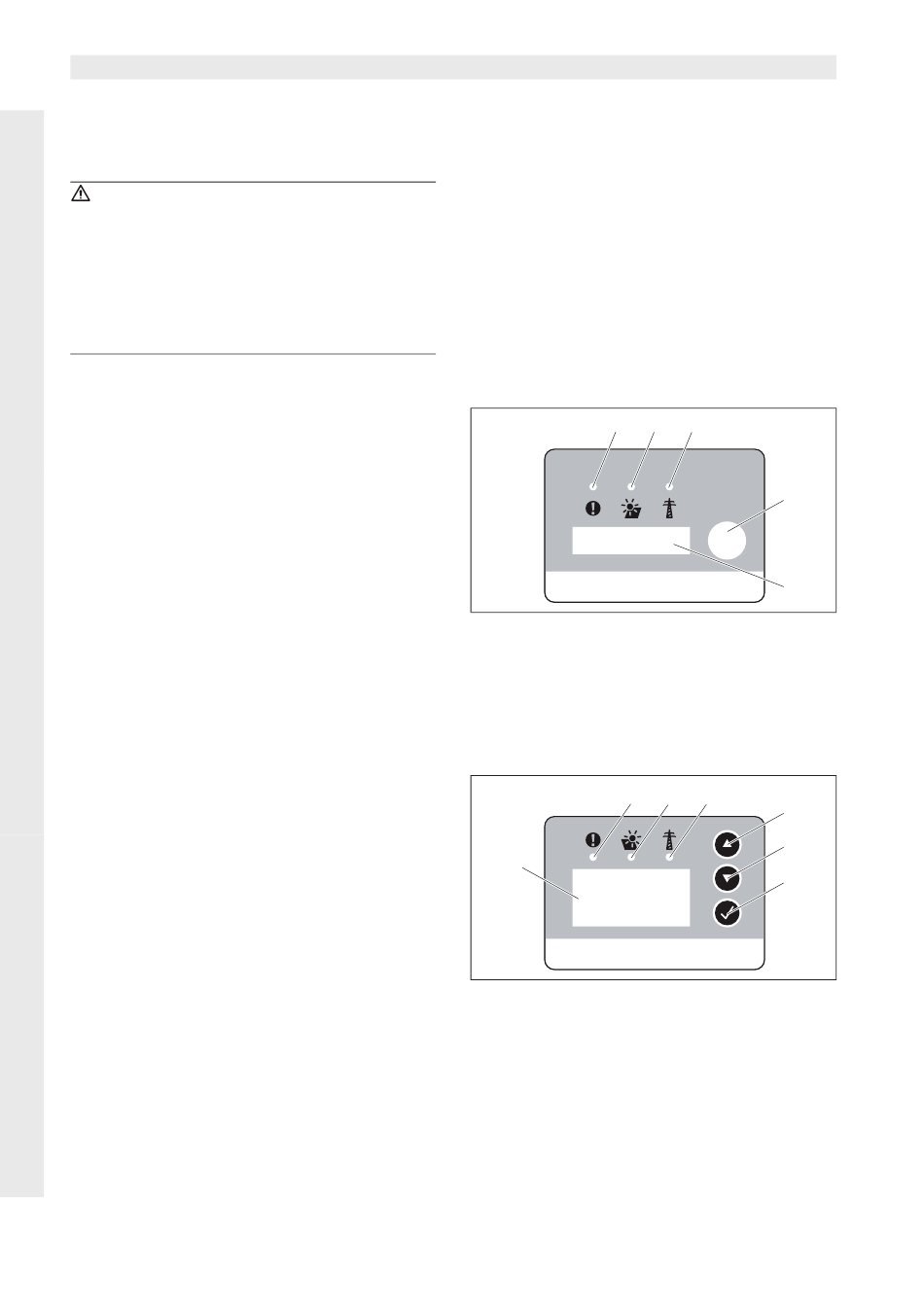

Abbildung 86: Display am Wechselrichter
(Kommunikationsboard I)
1
LED „Störung" (rot)
2
LED „DC" (gelb)
3
LED „AC" (grün)
4
Berührungssensor
5
LC-Display
1
7
Abbildung 87: Display am Wechselrichter
(Kommunikationsboard II)
1
LED „Störung" (rot)
2
LED „DC" (gelb)
3
LED „AC" (grün)
4
Pfeil-Taste „UP"
5
Pfeil-Taste „DOWN"
6
Enter-Taste
7
LC-Display
2
3
4
5
2
3
4
5
6
