Solar Fabrik convert T dcs Betriebsanleitung Seite 10

5 Geräte- und Systembeschreibung
Lichtbogen auftritt. Die Lichtbogenerkennung unter-
scheidet, ob es sich um einen seriellen oder parallelen
Lichtbogen handelt. Im Falle eines seriellen Lichtbo-
gens schaltet der Wechselrichter den betroffenen
String ab. Dadurch wird der Lichtbogen gelöscht. Ein
paralleler Lichtbogen wird als Fehlermeldung ausgege-
ben.
Störung „Lichtbogen"
Tritt ein Lichtbogen auf, dann erscheint im Display die
Meldung „Störung Lichtbogen". Die rote LED leuchtet
dauerhaft, die gelbe LED blinkt im 5-Sekunden Rhyth-
mus und es ist ein Signalton zu hören. Der Wechsel-
richter schaltet den betroffenen String ab.
Nach 30 Sekunden versucht der Wechselrichter den
betroffenen String wieder zuzuschalten. Hat der Wech-
selrichter einen Lichtbogen viermal innerhalb 30 Minu-
ten erkannt, dann schaltet der Wechselrichter den
defekten String ganz ab.
Die Lichtbogenerkennung kann über das Kommunika-
tionsboard II - Menü deaktiviert werden (default „Ein").
Die aufgetretenen Störungen werden im Wechselrichter
aufgezeichnet.
Störung quittieren
Für die Quittierung der Fehlermeldung muss der DC-
Trennschalter aus- und wieder eingeschaltet werden.
Anschließend startet der Wechselrichter normal. Tritt
erneut ein Lichtbogen auf, dann verhält sich der Wech-
selrichter wie bereits beschrieben.
1
2

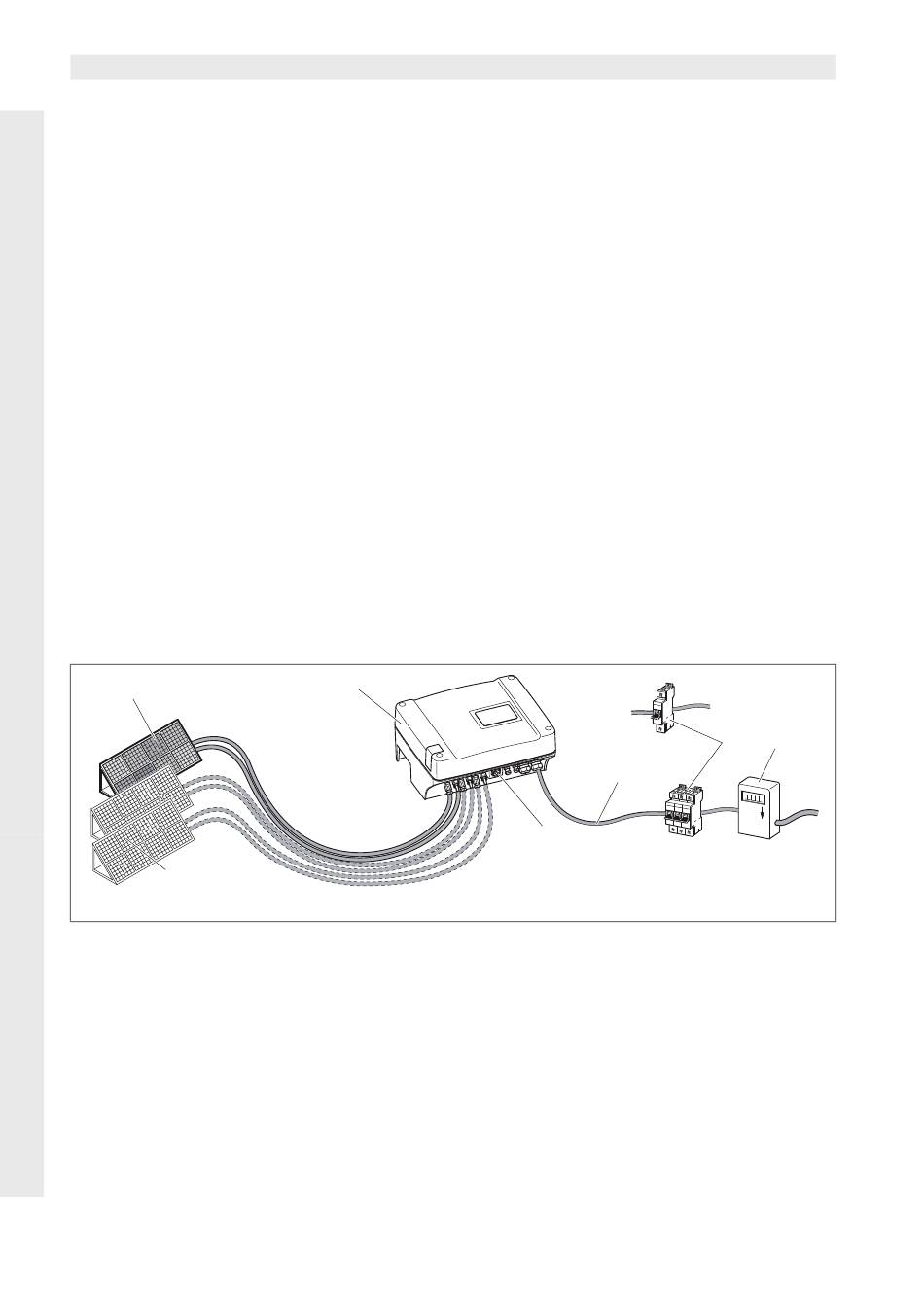

Abbildung 5: Systemdarstellung einer netzgekoppelten Photovoltaik-Anlage
1 PV-String 1
2 PV-String 2 und 3 (optional)
3 Wechselrichter
4 Elektronischer DC-Lasttrennschalter
Eingänge
Die Funktion des convert beruht auf dem sogenannten
String-Konzept: Dabei wird eine begrenzte Anzahl von
Solarmodulen (abhängig von der gewünschten Leis-
tung unter Berücksichtigung der maximalen Eingangs-
spannung) in Reihe zu einem String geschaltet, der mit
dem Wechselrichter verbunden wird. Die Anzahl der
10
3
Montage und Bedienungsanleitung Solar-Wechselrichter convert
Da ein paralleler Lichtbogen technisch vom Wechsel-
richter nicht gelöscht werden kann, wird dieser nur als
Meldung im Display angezeigt. Zusätzlich ertönt der
Signalton und die rote LED leuchtet. Nach Quittierung
der Fehlermeldung verschwindet die Meldung im Dis-
play.
Hinweis: Bei jeder Störung "Lichtbogen" sollte die
gesamte Installation der PV-Anlage auf Beschädi-
gungen überprüft werden. Informieren Sie ggf. Ihren
Installateur.
Hinweis: In seltenen Einzelfällen können Fehlalarme
auftreten, die außerhalb der PV-Anlage ausgelöst wur-
den. Ursachen für solche Fehlalarme können z.B. Tra-
fostationen oder große Stromverbraucher sein.
WICHTIG: Unter gewissen Umständen (z. B. bei Zulei-
tungen >60m) können Lichtbögen nicht erfasst wer-
den. Daher ist eine regelmäßige Wartung der PV-
Anlage unerlässlich. Eine regelmäßige Überprüfung der
Installation muss trotz Lichtbogenerkennung erfolgen!
5
4
5 AC-Netzzuleitung
6 Einphasiger oder dreiphasiger AC-Leitungsschutz (Aus-
legung siehe Tabelle 3, Seite 17)
7 Einspeisezähler
Strings ist abhängig von der Konfiguration der Solaran-
lage.
Die Strings werden über Steckverbinder am Wechsel-
richter angeschlossen.
Je nach Gerätetyp sind ein, zwei oder drei getrennt
regelbare Eingänge verfügbar. Teilweise können Ein-
gang eins und zwei parallel geschaltet werden, um
einen höheren Eingangsstrom zu ermöglichen (siehe
7
6
