Solar Fabrik convert T dcs Betriebsanleitung Seite 45

Inhaltsverzeichnis

Werbung

1
2
4
6
5
www

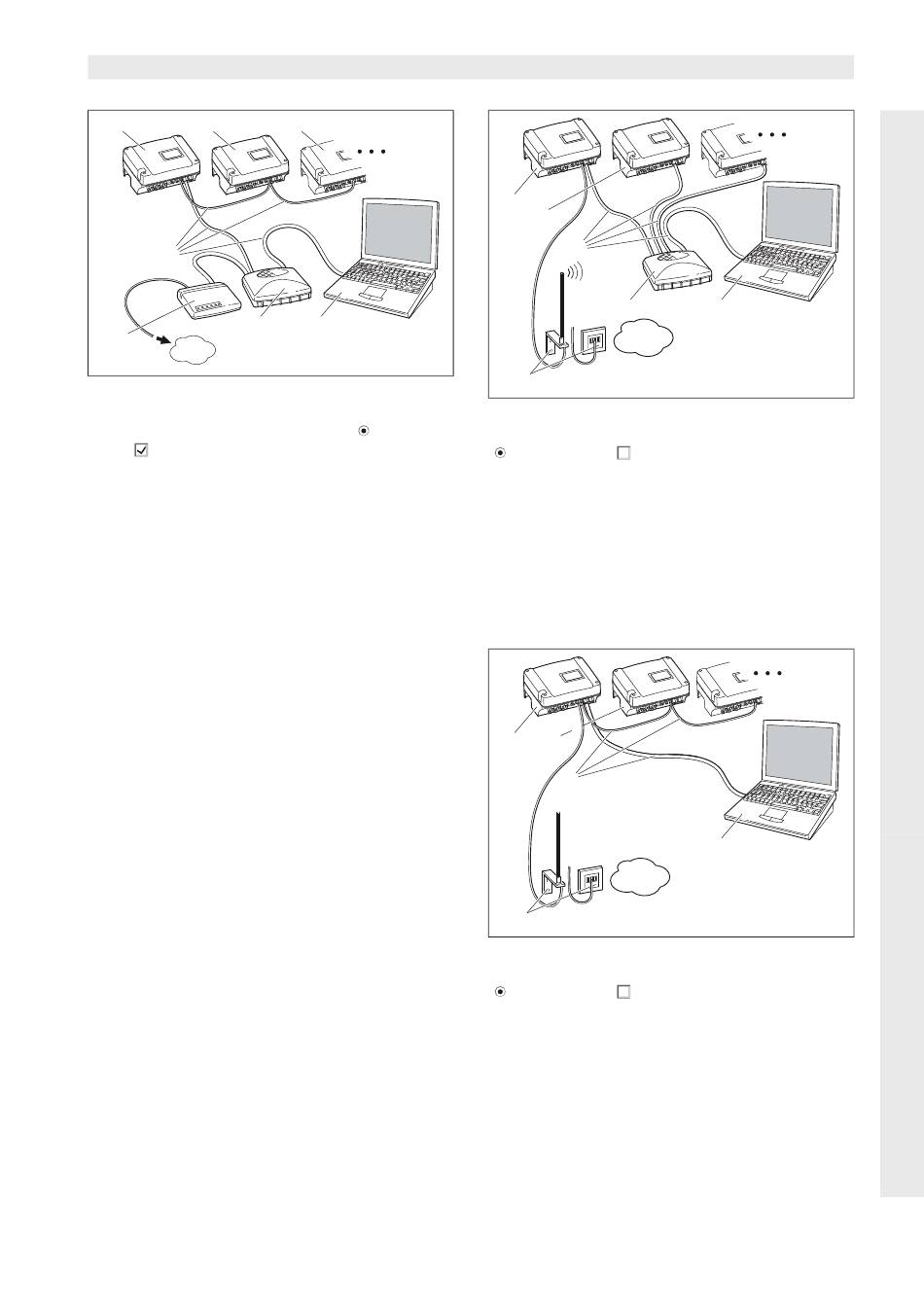

Abbildung 75: Kommunikationsboard II:
Netzwerkeinstellungen mit automatischer Netzwerk-
konfiguration bei externem DSL-Router (
externer Router)
DHCP,
1
Wechselrichter 1 – Auto-IP / DHCP
2
Wechselrichter 2 – Auto-IP / DHCP
3
Wechselrichter 3 – Auto-IP / DHCP
4
Ethernet-Kabel
5
DSL-Router – mit DHCP-Server
6
Switch/Hub
7
Computer mit Netzwerkeinstellung „IP-Adresse automa-
tisch beziehen"
Netzwerk mit festen IP-Adressen
Es werden jeweils zwei Beispielbilder mit Kommunikati-
onsboard I bzw. II dargestellt.
Eine feste IP-Adressvergabe (Einstellung „manuelle
Netzwerkkonfiguration") ist nur in wenigen Fällen erfor-
derlich:
— Sie betreiben ein lokales Netzwerk (Ethernet) mit
festen IP-Adressen und wollen den Wechselrichter
in das Netzwerk integrieren (Abbildung 76 bzw. 77).
— Oder Sie betreiben den Wechselrichter an einem
DSL-Anschluss mit Router und wollen sich von au-
ßerhalb über den Router mit dem Wechselrichter
verbinden (Abbildung 78 bzw. 79).
3
7
Auto-IP /
Montage und Bedienungsanleitung Solar-Wechselrichter convert
7 Inbetriebnahme und Außerbetriebnahme
1
2
3
4
WWW
6
Abbildung 76: Kommunikationsboard I:
Netzwerkeinstellungen mit Auto-IP
externer Router)
(
Auto-IP / DHCP,
1
Wechselrichter mit eingebautem Modem (analog oder
GSM) – Auto-IP / DHCP
2
Optional weitere Wechselrichter (ohne Modem) –
Auto-IP / DHCP
3
Ethernet-/Crossover-Kabel
4
Switch/Hub
5
Computer mit Netzwerkeinstellung „IP-Adresse automa-
tisch beziehen"
6
Telefonanschluss oder Mobilfunkantenne
1
2
3
WWW
5
Abbildung 77: Kommunikationsboard II:
Netzwerkeinstellungen mit Auto-IP
externer Router)
(
Auto-IP / DHCP,
1
Wechselrichter mit eingebautem Modem (analog oder
GSM) – Auto-IP / DHCP
2
Optional weitere Wechselrichter (ohne Modem) –
Auto-IP / DHCP
3
Ethernet-Kabel
4
Computer mit Netzwerkeinstellung „IP-Adresse automa-
tisch beziehen"
5
Telefonanschluss oder Mobilfunkantenne
5
4
45
