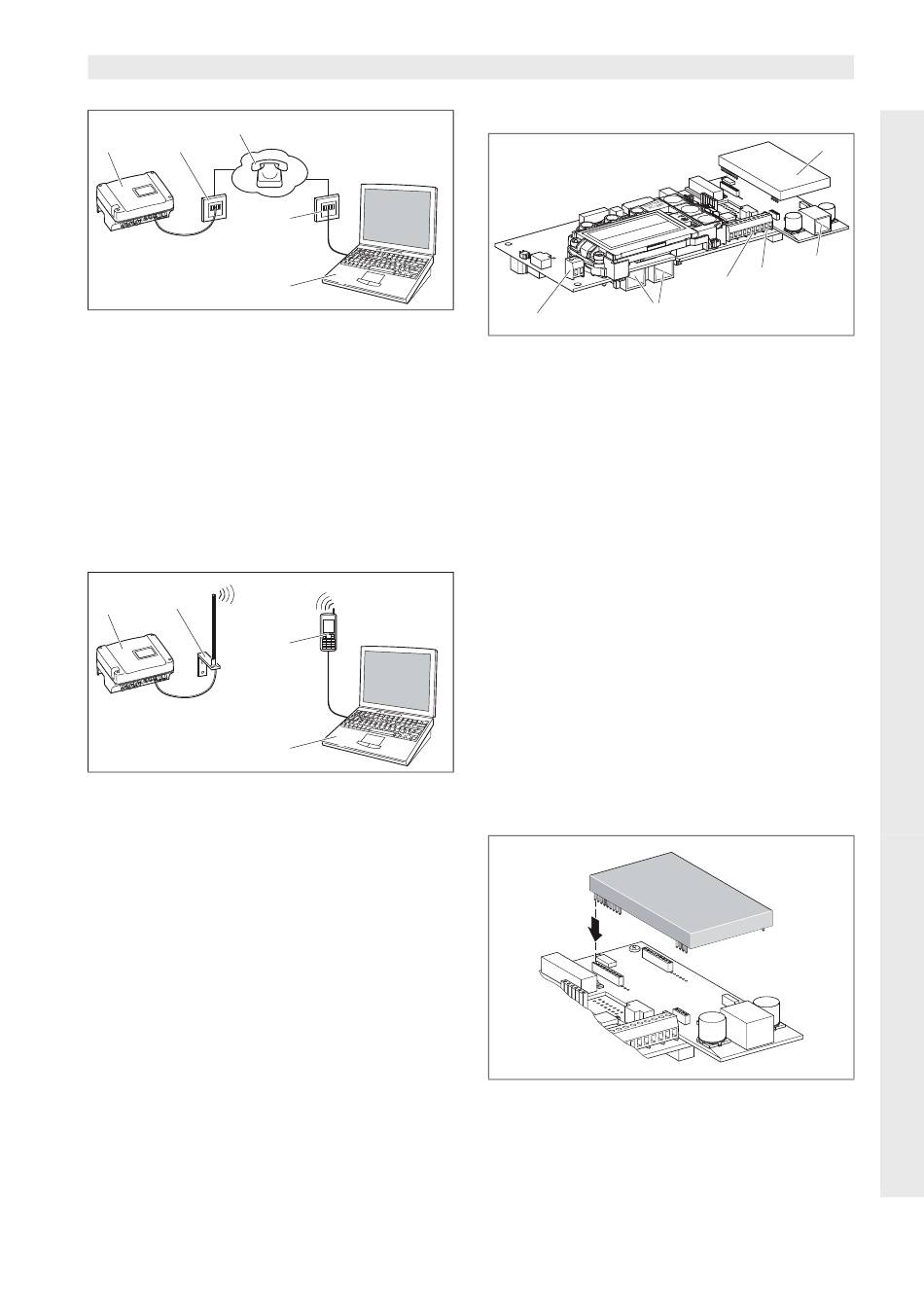

Abbildung 47: Logdaten abfragen: Wechselrichter ans
Telefonnetz angeschlossen
1 Wechselrichter mit eingebautem Analog-Modem
2 Telefonsteckdose
3 Telefonnetz
4 Computer mit Modem
Bei einem Wechselrichter mit GSM-Modem funktioniert
die Anwahl mit Computer und analogem Telefonan-
schluss nicht zuverlässig. Wir empfehlen daher, die Ein-
wahl über einen Computer mit GSM-Modem oder ein
Mobiltelefon mit Modemfunktion durchzuführen (siehe
Abbildung 48).
2
1
Abbildung 48: Logdaten abfragen: Wechselrichter ans
Mobilfunknetz angeschlossen
1 Wechselrichter mit eingebautem GSM-Modem
2 Mobilfunkantenne
3 Mobiltelefon (GSM) mit Modemfunktion
4 Computer
2
4
3
4
Montage und Bedienungsanleitung Solar-Wechselrichter convert
Übersicht der Kommunikationsschnittstellen
5
6
Abbildung 49: Kommunikationsschnittstellen
Kommunikationsboard II
1 Modem (Zubehör)
2 RJ11-Steckbuchse
3 Klemme für RS485-Schnittstelle
4 S0-Spannungsausgang
5 RJ45-Steckbuchsen
6 S0 Alarmausgang
Ethernetkabel anschließen
Über die RJ45-Steckbuchse können Sie den Wechsel-
richter mit einem Computer oder einem Computernetz-
werk (Ethernet 10/100 MBit/s) verbinden.
• Stecken Sie den Stecker des Ethernet-/Crossover-
Kabels in eine der entsprechenden Steckbuchsen
(5 in Abbildung 49).

Analog-Modem installieren

Voraussetzung für die Nutzung des Analog-Modems ist
ein analoger Telefonanschluss. Durch die Nutzung des
Modems entstehen Ihnen weitere Kosten. Details
erfahren Sie bei den Telekommunikationsanbietern.
• Stecken Sie das Modem vorsichtig auf die Platine.
Der oberste Steckerpin auf der linken Seite muss in
das oberste Loch der Buchsenleiste treffen.
Abbildung 50: Modem installieren
• Schließen Sie das Telefonkabel an (siehe folgende
Abschnitte).
6 Installation
1
2
3
4
