6 Installation

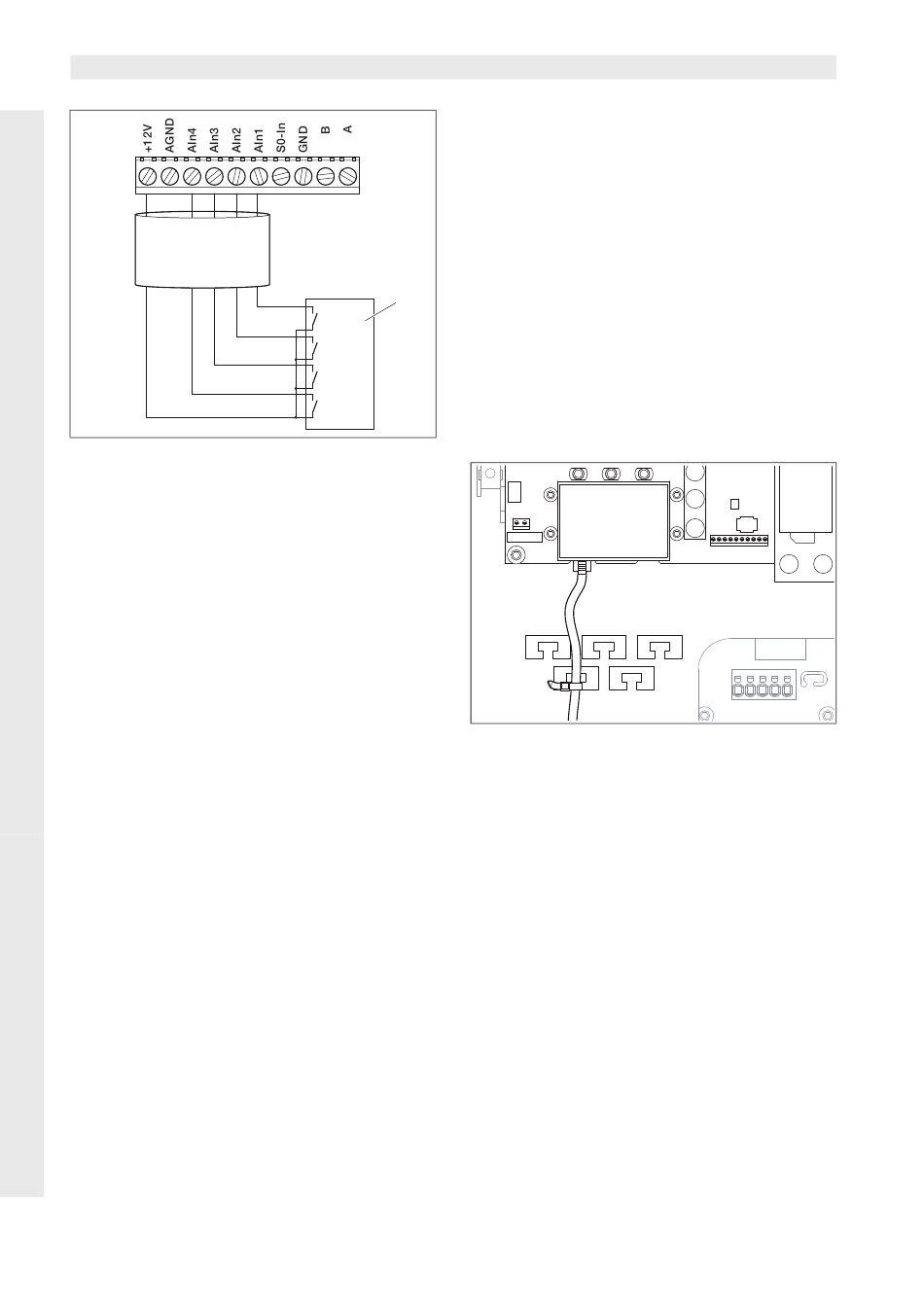

Abbildung 66: Anschluss des Rundsteuerempfängers
an den Wechselrichter
1 Rundsteuerempfänger
RS485 anschließen
Auf der Klemme für analoge Schnittstellen (Abbildung
64) befinden sich Anschlüsse für die serielle RS485-
Schnittstelle. Über RS485 können, abhängig von den
benutzten Wechselrichtern, bis zu 200 Wechselrichter
vernetzt werden.
An RS485 können weitere Komponenten angeschlos-
sen werden. Gegebenenfalls ist ein zusätzlicher Pegel-
wandler erforderlich. Verwenden Sie zum Anschließen
eine verdrillte Leitung, beispielsweise LiYCY
2 × 2 × 0,25.
Dazu müssen Sie im Benutzermenü die Menüpunkte
Busvorspannung und Busterminierung auf EIN stellen
(Abbildung 89).
Wenn Wechselrichter mit Kommunikationsboard II ver-
wendet werden, müssen alle weiteren Wechslerichter
auch mit Kommunikationsboard II ausgerüstet sein.
Kabellängen bis zu 500 m sind möglich.
Hinweis: Wenn in einem RS485-Netzwerk neben den
Wechselrichtern noch andere RS485-Geräte ange-
schlossen sind (z. B. ein Display), ist unter Umständen
die Anzahl der anschließbaren Wechselrichter und die
maximale Kabellänge eingeschränkt.
• Schalten Sie für die Vernetzung im Benutzermenü
des ersten Wechselrichters die Busvorspannung
und im Benutzermenü des ersten und des letzten
Wechselrichters die Busterminierung ein.
40
RS485
1
0%
30%
60%
100%
Montage und Bedienungsanleitung Solar-Wechselrichter convert
Hinweis: Falls Sie entsprechende Fachkenntnisse
haben, können Sie den Wechselrichter über einen
Signalpegelwandler an eine serielle Schnittstelle
(RS232 oder USB) Ihres Computers anschließen. Aller-
dings sind bei dieser Verbindungsart nur die momen-
tanen Leistungsdaten abfragbar. Der eingebaute Web-
server und die gespeicherten Logdaten sind nicht ver-
fügbar.
• Schließen Sie die Leitungen entsprechend der
Anschlussbelegung (Tabelle 8) an der Klemme (4 in
Abbildung 64) an.
6.10 Gehäuse schließen
• Befestigen Sie alle Kabel mit einem Kabelbinder an
den Aussparungen im Schutzblech.
Achten Sie darauf, dass alle Kabel auf direktem
Weg über dem Schutzblech verlaufen und nicht
seitlich über das Schutzblech hinausragen.
Abbildung 67: Kabel an Schutzblech befestigen
• Schrauben Sie alle Überwurfmuttern mitsamt
Dichtring fest auf die Kabelverschraubung.
Empfohlene Anzugsdrehmomente: 1,5 Nm (M12)
und 8 Nm (M25).
• Prüfen Sie, ob alle Leitungen fest sitzen und sich
nicht selbsttätig lösen können.
• Entfernen Sie alle eventuell vorhandenen Fremdkör-
per (Werkzeug, Drahtreste etc.) aus dem Wechsel-
richter.
• Setzen Sie den Deckel auf und schrauben Sie ihn
fest.
