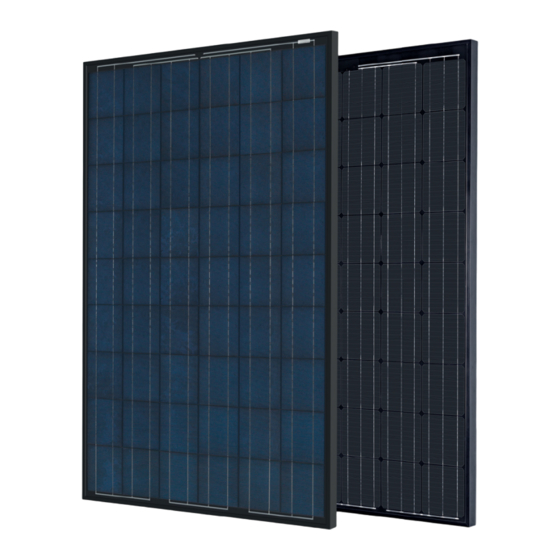

Inhaltszusammenfassung für Solar Fabrik Professional 54
- Seite 1 Auf der sicheren Seite Montageanleitung Solarmodule Professional Vision...
- Seite 2 DIN EN ISO 9001 Qualitätsmanagementsystem DIN EN ISO 14001 Umweltmanagementsystem BS OHSAS 18001 Arbeits- und Gesundheitsschutzmanagementsystem Technische Änderungen und Änderungen im Produktdesign vorbehalten. Es gelten die zum Herstellungszeitpunkt des Produkts geltenden technischen Informationen zum Produkt. © Solar-Fabrik AG, Freiburg, 2014 Stand: 07.08.2014 / Dokument-Nr.: 1408TU0709 1408TU0709 Professional, Vision...
- Seite 3 Montageanleitung Professional 54 Professional 60 Vision 54 | frameless Vision 60 Professional, Vision 1408TU0709...
-
Seite 4: Allgemeine Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise Achtung: Lebensgefahr durch Stromschlag! Instandsetzung und Betrieb einer PV-Anlage setzen fundierte Sachkenntnis voraus. Daher Solarmodule erzeugen Strom. Werden sie dem dürfen sämtliche Arbeiten an der Anlage nur Licht ausgesetzt, stehen sie unter Spannung und durch entsprechend qualifizierte und autorisierte können eine Gefahr darstellen. -
Seite 5: Elektroinstallation
Sicherheitshinweise Achtung: Transport, Zwischenlagerung Lebensgefahr durch Hochspannung! und sicheres Auspacken Auch im freigeschalteten Zustand können im Die Module sind sensible technische Wechselrichter noch hohe Berührungsspannungen Komponenten, die größte Sorgfalt im Umgang auftreten. Deshalb gilt: erfordern. Seien Sie daher besonders vorsichtig beim Transportieren und Zwischenlagern und Bei sämtlichen Arbeiten am Wechselrichter und belassen Sie die Module bis zu ihrer Verwendung... -
Seite 6: Die Installation Des Moduls
Die Installation des Moduls Achten Sie auf eine sichere Für eine ordnungsgemäße Erdung muss eine optimale elektrische Leitfähigkeit sichergestellt Installation: werden. Zu diesem Zweck sind Erdungslöcher auf Sichern Sie sich selbst und andere Personen gegen der Rückseite des Modulrahmens, falls vorhanden, Stürze, führen Sie die Installationsarbeiten nicht vorgesehen. -
Seite 7: Montage Erdungsklemme Zum Rahmen
Montage Erdungsklemme zum Rahmen Die Erdungsklemme muss so auf den Rahmen gesetzt werden, dass die Schraube das Erdungsloch berührt. Mittels eines Schraubendrehers wird die Schraube in das Erdungsloch gedreht bis der Kopf bündig zur Basis ist und die Basis bündig zum Rahmen liegt. - Seite 8 Die Installation des Moduls Gewährleisten Sie umfassenden Die geeignete Einbausituation Brandschutz: Es ist von größter Wichtigkeit, dass das Modul den technischen Anforderungen des Gesamtsystems Die Installation von Aufdachanlagen kann unter entspricht. Sorgen Sie daher dafür, dass auch Umständen Einfluss auf die Brandsicherheit eines durch andere Anlagenkomponenten keine Gebäudes haben.
- Seite 9 Installieren Sie das Modul Die sichere Befestigung verschattungsfrei: Um die Module wie vorgesehen zu montieren, müssen diese jeweils an mindestens vier Schon geringe Verschattungen führen dazu, dass Punkten sicher befestigt werden. Gerahmte sich der Ertrag aus der Anlage reduziert. Deshalb PV-Module dürfen an den kurzen sowie langen ist es besonders wichtig, das Modul möglichst Seiten geklemmt werden.
-
Seite 10: Die Klemmbereiche
Die Installation des Moduls Die Klemmbereiche Professional 54 Professional 60 1000 1000 1503 1660 Professional 54 Professional 60 Vision 54 | frameless Vision 60 1000 1000 1677 1496 Vision 60 Klemmbereiche: Freigabe bis 2.400 Pa Freigabe bis 5.400 Pa Vision 54 Freigabe bis 6.600 Pa... -
Seite 11: Hinweise Zur Montage
Hinweis: Beispiel A: Klemmflügel Auf die Einhaltung der maximalen mechanischen Belastbarkeit der Module unter Berücksichtigung der Wind- und Schneelastzonen sowie der Geländekategorie und der Gebäudehöhe achten! Hinweise zur Montage: Die Module können auf unterschiedliche Art und Weise mit der Unterkonstruktion verbunden werden: entweder durch Aufklemmen der Module von vorne (Beispiel A) oder durch verschrauben der Module von hinten (Beispiel B) in den dafür... -
Seite 12: Die Sachgerechte Verkabelung
Die Installation des Moduls Die sachgerechte Verkabelung Anschluss der Module dürfen nur geeignete Kabel mit mindestens 4 mm² Querschnitt verwendet Öffnen Sie unter keinen Umständen die werden. Anschlussdose! Die Module sind bereits ab Werk mit den notwendigen Kabeln und Steckern Schützen Sie die Kabel vor versehen. -
Seite 13: Wartung Und Reinigung
Werden alle Montagehinweise beachtet und Der Einsatz von automatischen erfolgt die Montage durch einen Fachmann, so Reinigungsmaschinen für Solaranlagen erfolgt bleibt die Produktgarantie der Module im vollen auf eigene Verantwortung und ist nicht durch die Umfang bestehen. Solar-Fabrik AG freigegeben. Eine Kombination von Steckverbindern Inspizieren Sie die Anlage regelmäßig und prüfen unterschiedlicher Hersteller ist nicht zugelassen. - Seite 14 Notizen 1408TU0709 Professional, Vision...
