6 Installation

6.2 Elektrischer Anschluss

GEFAHR
Lebensgefahr durch Stromschlag!
Wenn blanke, spannungsführende Leitungen sich
berühren, kann ein lebensgefährlicher Lichtbogenkurz-
schluss entstehen.
• Entfernen Sie nur so viel Kabelisolierung wie nötig.
Die Isolierung muss bis dicht an die Klemme rei-
chen.
GEFAHR
Lebensgefahr durch Stromschlag!
Beim Abisolieren können Metallsplitter in den Wechsel-
richter fallen. Durch Kontakt mit spannungsführenden
Bauteilen kann im Betrieb ein lebensgefährlicher Licht-
bogenkurzschluss entstehen.
• Isolieren Sie die Leitungen niemals über dem Wech-
selrichter ab.
Gehäuse öffnen
• Lösen Sie die vier Schrauben des Deckels und neh-
men Sie vorsichtig den Deckel ab.
6.3 AC-Seite anschließen
• Drehen Sie die Kabelverschraubung für die Netzzu-
leitung auf (1 in Abbildung 10).

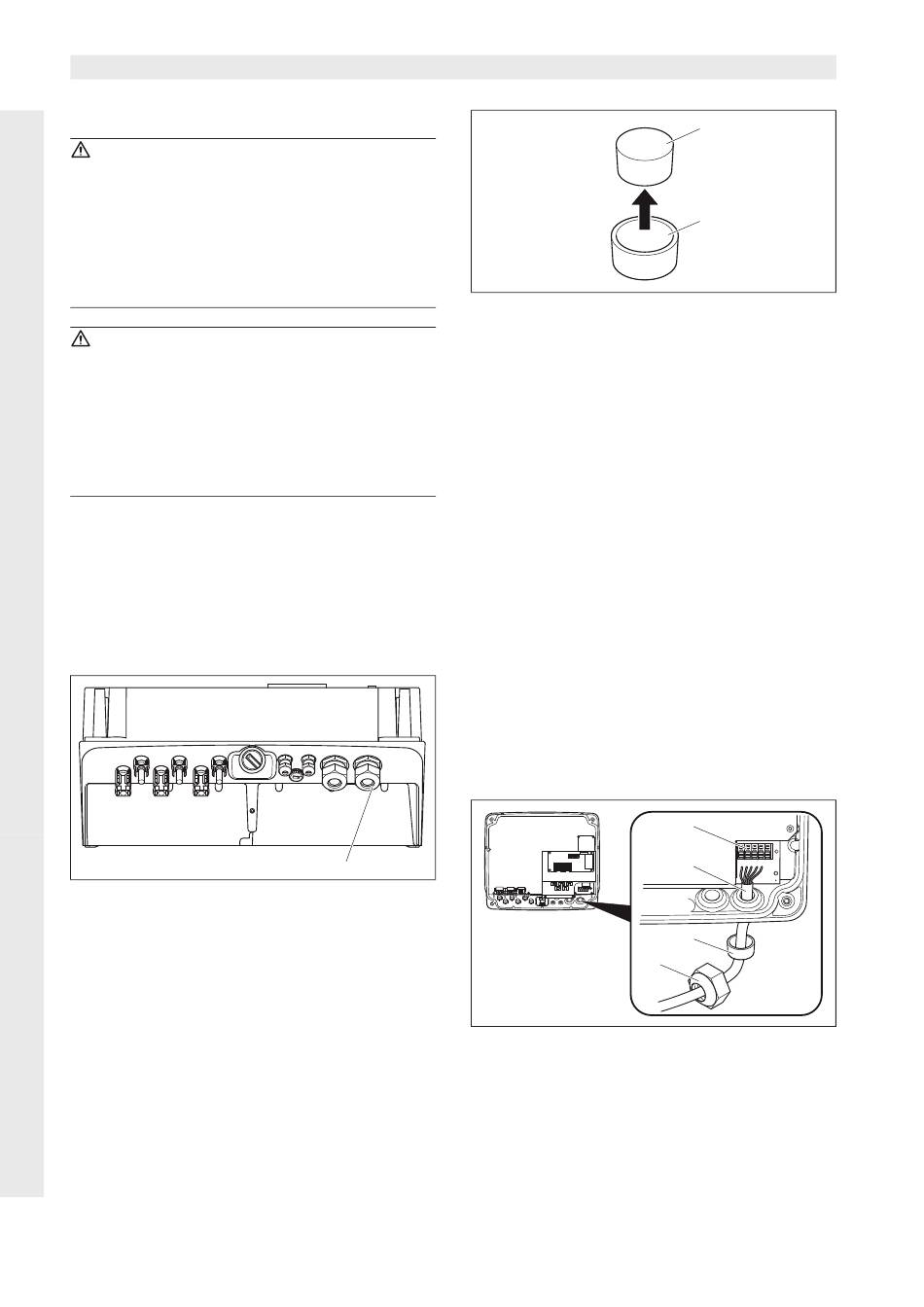

Abbildung 10: Anschlüsse am Gehäuse
1
Kabelverschraubung für Netzzuleitung
• Drücken Sie mit einem Schraubendreher o. Ä. den
Blindstopfen und den Dichtring von innen nach
außen aus der Verschraubung. Lösen Sie den
Dichtring vom Blindstopfen.
16
1
Montage und Bedienungsanleitung Solar-Wechselrichter convert
Abbildung 11: Blindstopfen aus Dichtring heraus-
drücken
1
Blindstopfen
2
Dichtring
Wir empfehlen eine Netzzuleitung vom Typ NYM-J
5×2,5 (für einphasigen Anschluss NYM-J 3×2,5). Der
Außendurchmesser des Kabels kann 9...17 mm betra-
gen, der Querschnitt der Einzeladern darf bei flexiblen
Leitungen max. 4 mm² betragen und bei starren Lei-
tungen max. 6 mm². Bei dreiphasiger Netzeinspeisung
sind die Ströme geringer als bei einphasiger Einspei-
sung, sodass die Leitungsquerschnitte geringer sein
dürfen. Bei flexiblen Leitungen empfehlen wir den Ein-
satz von Aderendhülsen.
• Entfernen Sie soweit wie nötig die Ummantelung
und die Isolierung der Netzzuleitung.
• Fädeln Sie erst die abgeschraubte Überwurfmutter
(4 in Abbildung 12) und dann den Dichtring (3 in
Abbildung 12) auf die Netzzuleitung.
• Führen Sie die Netzzuleitung durch die Kabeldurch-
führung ins Innere des Wechselrichters.
• Fädeln Sie die Versiegelungskappe (Abbildung 13)
auf die Netzzuleitung. Die Versiegelungskappe ist in
Italien vorgeschrieben.
Abbildung 12: Netzzuleitung verlegen
1
AC-Anschlussklemme (fünfpolig; bei convert 3T/3.5T:
dreipolig)
2
Netzzuleitung
3
Dichtring
4
Überwurfmutter
1
2
1
L1
L2
L3
N
PE
2
3
4
