Wechselrichter vor Staub, Verschmut-
zung und Ammoniakgasen schützen.
NH3
Räume und Bereiche mit Tierhaltung sind
als Montageort nicht zulässig.
Wechselrichter unzugänglich für Kinder
montieren.
Mindestabstände zu weiteren Wechsel-
richtern und benötigten Freiraum einhal-
ten
(siehe Short manual Seite 20 und Abb. 9,
Seite 15).
Wechselrichter muss gut zugänglich und
Display gut sichtbar sein.
Wechselrichter kann im Betrieb Geräu-
sche verursachen.
Wechselrichter so montieren, dass Men-
schen durch die Betriebsgeräusche nicht
gestört werden können.
Montage und Bedienungsanleitung Solar-Wechselrichter convert
Wandhalterung montieren und Wechselrich-
ter einhängen
• Markieren Sie am Montageort die Positionen der
Bohrungen, indem Sie die Wandhalterung als Bohr-
schablone benutzen.
100
1.
max.10°
2.
100
1.
max.10°
2.

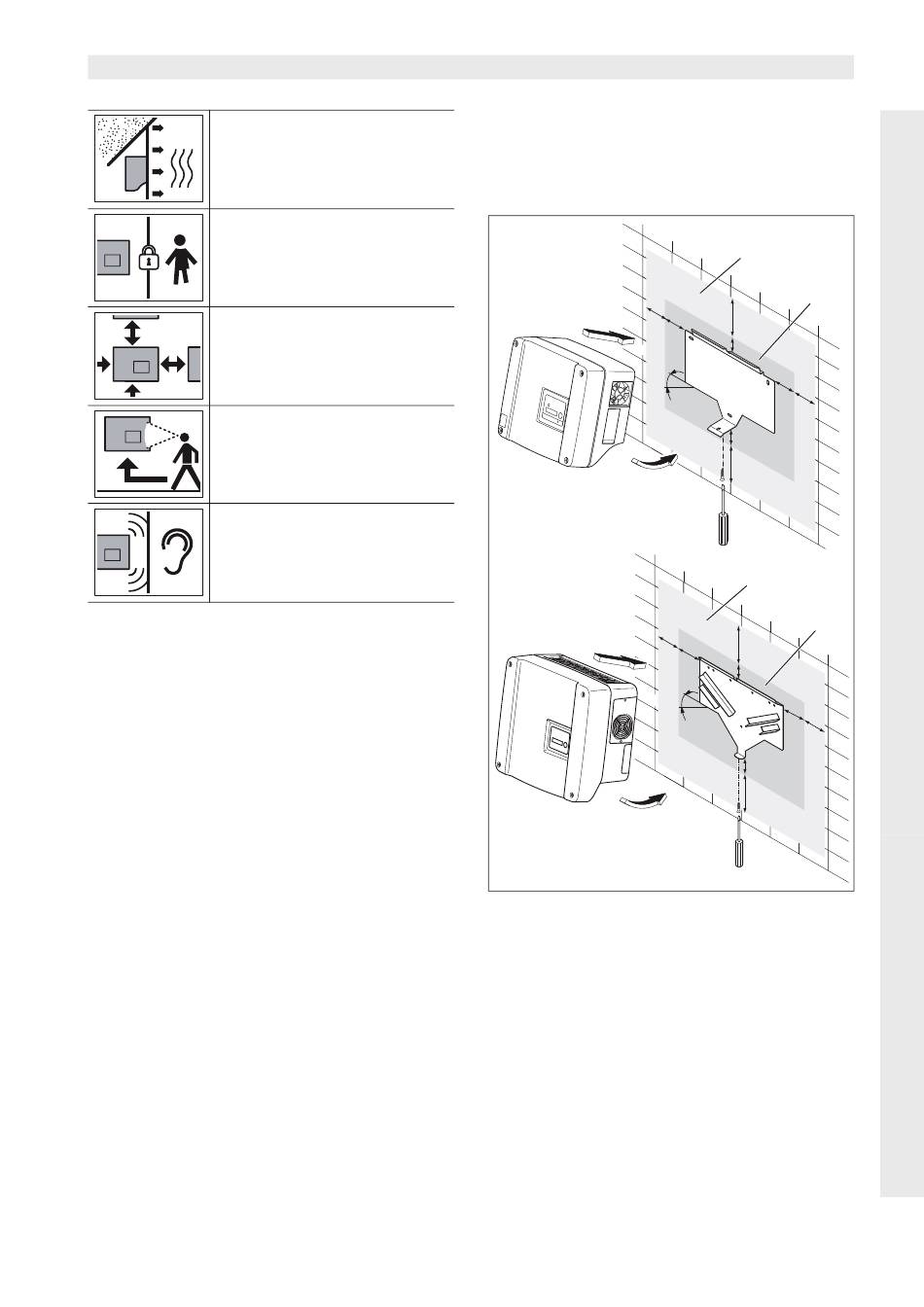

Abbildung 9: Wechselrichter montieren (oben:
convert 3T/3.5T/4T/6, unten: convert 7T/8T/10T)
1 Benötigter Freiraum zur Kühlung
2 Außenmaße des Wechselrichters
• Bohren Sie die Löcher und setzen Sie, falls erforder-
lich, Dübel ein.
• Schrauben Sie die Wandhalterung auf den vorgese-
henen Untergrund. Benutzen Sie dazu die mitgelie-
ferten Schrauben.
• Hängen Sie den Wechselrichter in die Wandhalte-
rung ein.
• Befestigen Sie den Wechselrichter an der Unterseite
mit der mitgelieferten Schraube.
6 Installation
1
2
42
200
15
42
100
104
200
3.
1
2
200
45
20
45
100
74
200
3.
15
