SecurView DX-RT 10.1 Workstation-Bedienungsanleitung
Kapitel 7: Hängungen und ReportFlows
3.

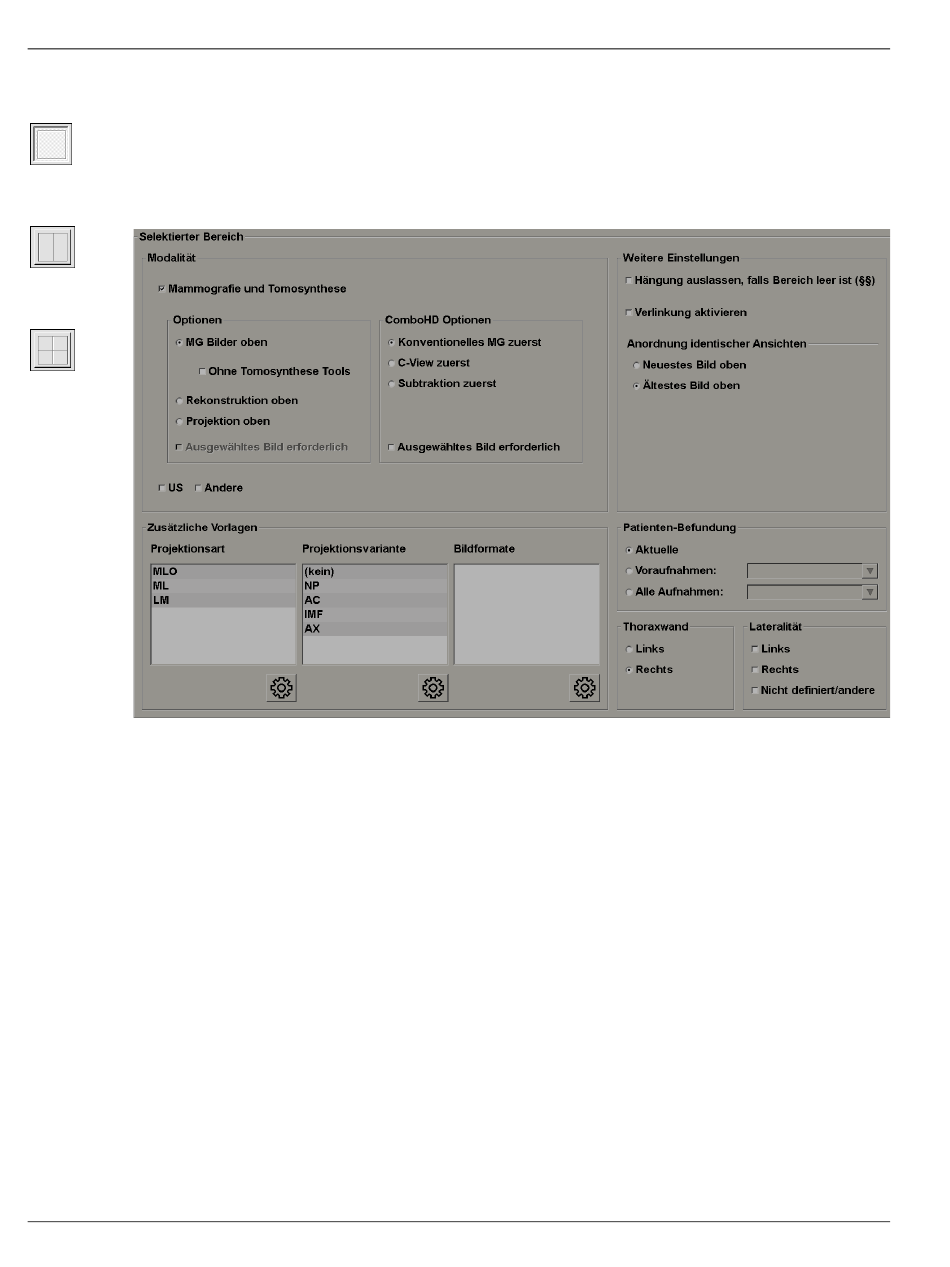

Klicken Sie auf Einzelanordnung, Doppelanordnung oder Vierfachanordnung, um eine
Anordnung für jedes Display im Vorschaubereich zu wählen
Einzel-
4.
Klicken Sie auf den Bereich, den Sie konfigurieren möchten, und weisen Sie dann
anordnung
Eigenschaften aus dem Bereich Ausgewählter Bereich zu:
Doppel-
anordnung
Vierfach-
anordnung
Modalität – „Mammografie"; (einschließlich Tomosynthese), „Ultraschall" oder „Andere". Bei
Hologic-Mammografiebildern können Sie konfigurieren, welcher Bildtyp zuerst auf dem
Display angezeigt wird.
Optionen – MG Bilder oben, Rekonstruktion oben oder Projektion oben. Zeigt das
•
konfigurierte Bild oben.
Ohne Tomosynthese-Werkzeuge (nur zusammen mit MG oben) – Tomosynthese-Bilder
•
und Tomosynthese-Werkzeuge werden nicht angezeigt. Die MG-Bilder sind gestapelt. Im
Stapel sind die MG-Bilder entsprechend den ComboHD-Optionen gruppiert, die festlegen,
welches Bild zuerst angezeigt wird.
Gewähltes Bild benötigt (nur zusammen mit der Option Rekonstruktion oben oder
•
Projektion oben) – diese Option kann nur gewählt werden, wenn die rekonstruierten
Schichten oder Projektionsbilder oben angezeigt werden sollen. Wird diese Option gewählt,
ist der entsprechende Bereich leer, wenn der zur Anzeige oben gewählte Bildtyp nicht
verfügbar ist. Wird diese Option nicht gewählt, wird das MG-Bild oben angezeigt, wenn
der gewählte Bildtyp nicht verfügbar ist.
Seite 154
MAN-05012-801 Revision 002
