Betrieb
5.
Betrieb
5.1
Inbetriebnahme
Montieren Sie den Controller optoCONTROL CLS1000 entsprechend den
Verbinden Sie den Controller mit den nachfolgenden Anzeige- oder Überwachungseinheiten und der Spannungs-
versorgung.
Der Sensor darf nur im stromlosen Zustand mit der Peripherie verbunden werden, also nur bei abge-
schalteter Versorgungsspannung.
Nach dem Aktivieren der Versorgungsspannung leuchtet die grüne LED.

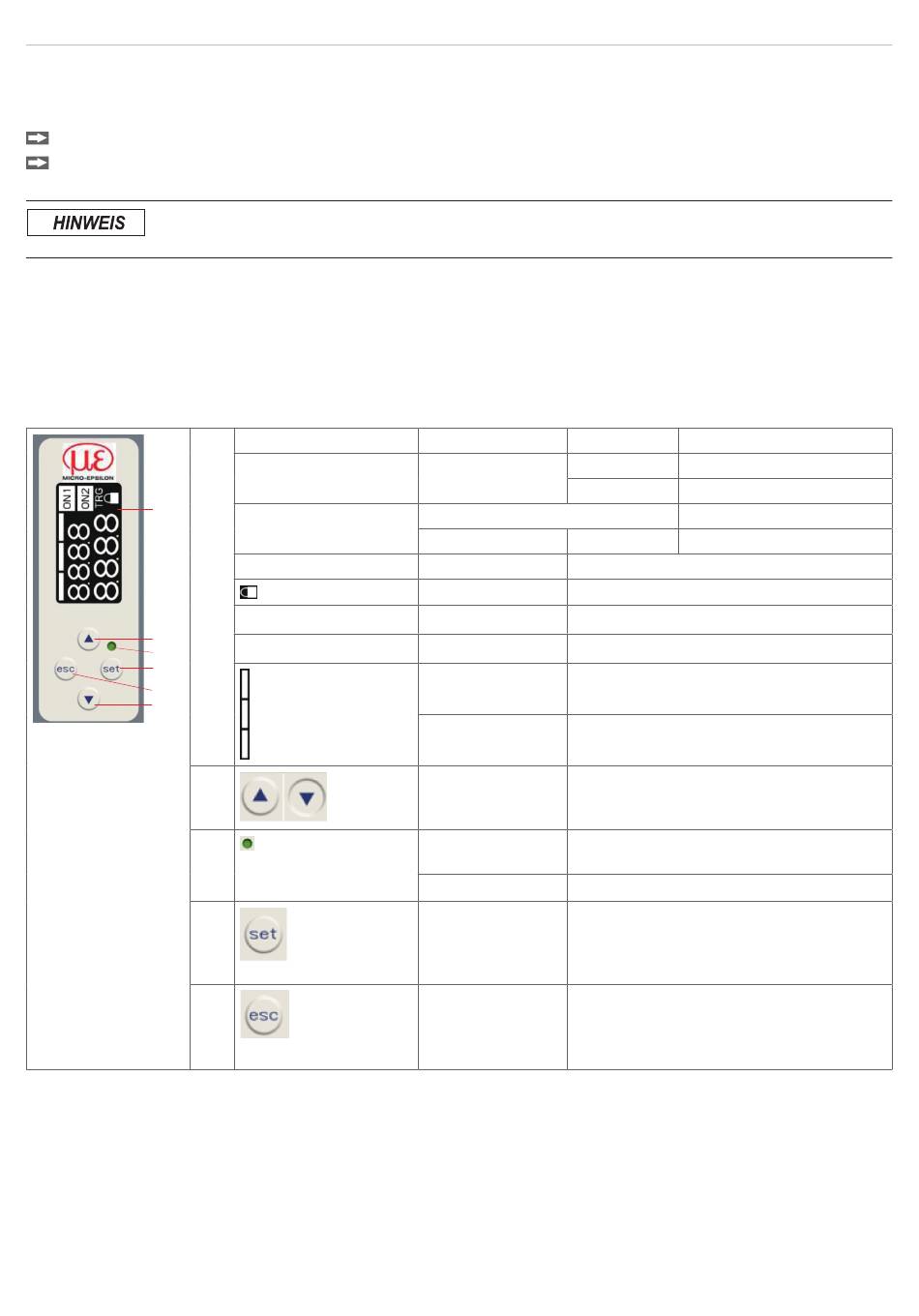

5.2
Folientasten
Der Controller verfügt neben der LED auch über eine Display-Anzeige und eine
Controller bedient wird.
Die wichtigsten Einstellungen und Operationen des Controllers können über die Tasten erfolgen. Die Anzeige erfolgt
über das Display.
1
1
2
3
4
5
6
2
6
3
4
5
optoCONTROL CLS1000
Feld im Display
ON1
ON2
TRG
Kleine Ziffernanzeige
Große Ziffernanzeige
Montagevorschriften, siehe
Folientastatur, siehe
Anzeige
Bedeutung
Leuchtet
Q1 aktiv
QN aktiv
Inaktiv, keine Anzeige
Leuchtet
Q2 aktiv
Leuchtet
Trigger aktiv
Leuchtet
Schloss / Lock = aktiv
Schaltwert / aktueller Menüpunkt
Messwert / Messwertauswahl
Aus
Abschluss des
Teachvorganges
Blinken
Aktiver Teachvorgang
Schaltflächen zum Durchlaufen der Menü-
punkte und Änderung von Werten
LED grün
Dauernde
Versorgungsspannung
Aus
Keine Versorgungsspannung
Schaltfläche, um Menüpunkt/Wert auszu-
wählen / zu bestätigen.
Deaktivieren der Tastensperre durch 2 Se-
kunden langes Drücken
Schaltfläche zum rückgängig machen der
Menüauswahl oder Zurückgehen einer
Menüebene; zum Abbrechen oder Verwer-
fen
4.1.
4.4, über die der
Modell
AU, AI, 2Q, OC
QN
AU, AI, OC, QN
2Q
Seite 30
