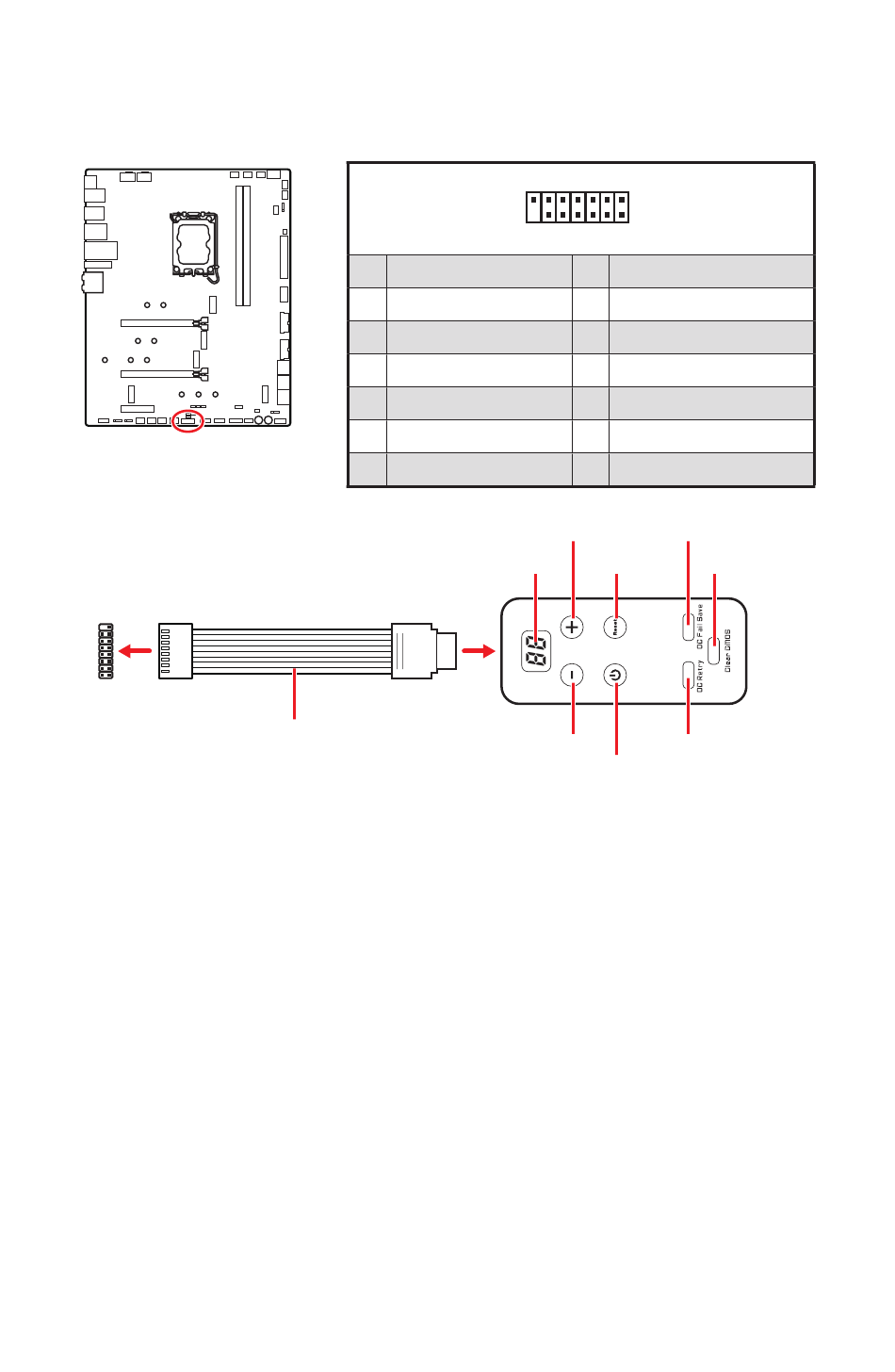

JDASH1: Tuning Controller-Anschluss
An diesem Anschluss wird ein optionales Tuning Controller-Modul angeschlossen.
Anschließen des JDASH1- und Tuning Controller-Moduls
1
JDASH1
Tuning Controller-Kabel
Verwenden des Tuning-Controllers
Der Tuning Controller ist ein Modul mit mehreren Funktionen, mit dem Sie das
Motherboard einfacher überwachen, steuern und übertakten können. Befolgen Sie die
nachstehenden Anweisungen, um die Funktion der einzelnen Tasten des Moduls zu
verstehen.
∙ Debug-Code-LED - Zeigt die CPU-Kerntemperatur (Standard), den Fortschritt und
die Fehlercodes während und nach dem POST an. Weitere Informationen finden Sie in
der Debug-Code-LED-Tabelle in diesem Handbuch.
∙ OC-Taste- / + - Diese Tasten werden verwendet, um das Verhältnis von CPU-
Basistakt zu CPU zu verringern oder zu erhöhen. Gehen Sie zu BIOS > OC > Direct OC
Button und wählen Sie das zu übertaktende CPU BCLK oder CPU Ratio aus.
∙ Zurücksetzen- Mit dieser Taste können Sie den Computer zurücksetzen.
∙ Ein- / Ausschalten - Mit dieser Taste können Sie den Computer ein- und
ausschalten.
∙ OC Fail Save - Halten Sie die Taste gedrückt und starten Sie das System
gleichzeitig, um im abgesicherten Startmodus zu starten. Das System startet mit den
Standardeinstellungen und senkt den PCIe-Modus (von der CPU).
∙ OC-Wiederholung - Halten Sie diese Taste gedrückt, um die OC-Einstellungen
erneut zu versuchen, bis das System erfolgreich gestartet wurde.
∙ CMOS löschen - Schalten Sie den Computer aus und drücken Sie diese Taste 5-10
Sekunden lang, um das BIOS mit den Standardeinstellungen zurückzusetzen.
32
Übersicht der Komponenten
1
No Pin
3
MCU_SMB_SCL_M
5
VCC5
7
PSIN#_R
9
OC_RETRY#
11
BLK+
13
CLRCMOS_EN
Debug-Code-LED
OC Taste-
2
14
1
13
2
4
MCU_SMB_SDA_M
6
Ground
8
FP_RST#_R
10
OC_FS
12
BLK-
14
OC Taste+
OC Fail Save
Zurücksetzen
Tuning Controller
OC Retry
Stromversorgung
NC
NC
Clear CMOS
