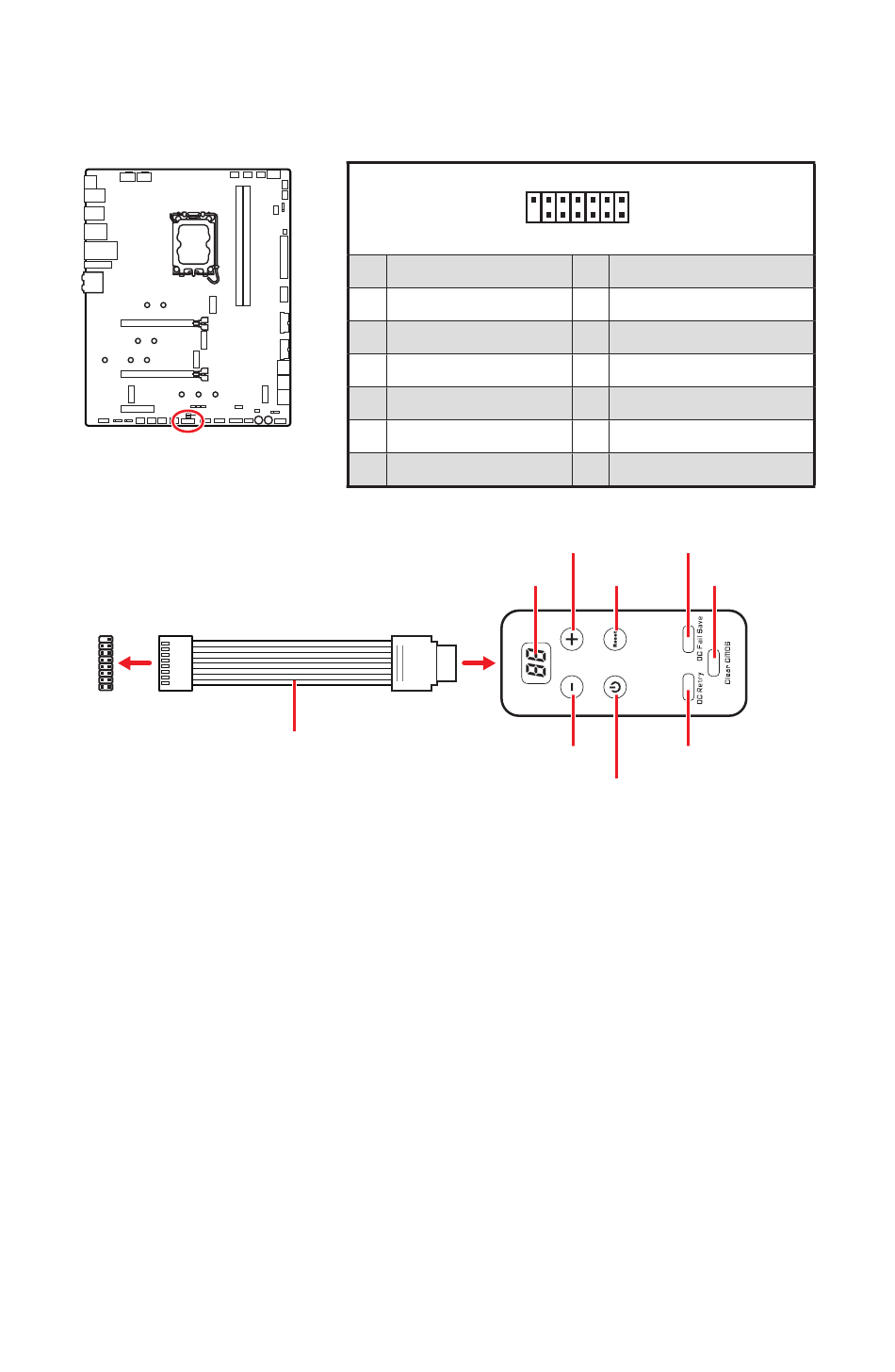

JDASH1 : Connecteur du contrôleur de réglages
Ce connecteur est utilisé pour connecter un contrôleur de réglage (selon modèle).
Connexion du module JDASH1 et du contrôleur de réglage
1
JDASH1
Câble de contrôleur de réglage
Utiliser le contrôleur de réglage
Le contrôleur de réglage est un module multifonction qui vous aide à surveiller,
contrôler et overclocker plus facilement la carte mère. Veuillez suivre les instructions
ci-dessous pour connaître la fonction de chaque bouton du module.
∙ Debug Code LED - affiche la température du cœur CPU (défaut), la progression
et les codes d'erreur pendant et après le POST. Veuillez vous référer au tableau du
Debug Code LED de ce manuel pour plus de détails.
∙ OC button- / + (Bouton OC - / +) - ces boutons sont utilisés pour diminuer/
augmenter la fréquence de base et le ratio du processeur. Allez dans BIOS > OC >
Bouton Direct OC et sélectionnez le CPU BCLK ou le CPU Ratio pour overclocker.
∙ Reset (Réinitialiser) - ce bouton vous permet de réinitialiser l'ordinateur.
∙ Power (Alimentation) - ce bouton vous permet d'allumer et d'éteindre l'ordinateur.
∙ OC Fail Save - appuyez sur ce bouton et maintenez-le enfoncé pour démarrer le
système simultanément en mode de démarrage sécurisé. Le système démarrera par
défaut et abaissera le mode PCIe (depuis CPU).
∙ OC Retry - appuyez sur ce bouton et maintenez-le enfoncé pour relancer les
paramètres OC jusqu'à ce que le système réussisse à démarrer.
∙ Clear CMOS - Éteignez votre ordinateur. Appuyez sur le bouton Clear CMOS pendant
5 à 10 secondes pour réinitialiser le BIOS aux valeurs par défaut.
32
Vue d'ensemble des composants
1
No Pin
3
MCU_SMB_SCL_M
5
VCC5
7
PSIN#_R
9
OC_RETRY#
11
BLK+
13
CLRCMOS_EN
Debug Code LED
OC button-
2
14
1
13
2
4
MCU_SMB_SDA_M
6
Ground
8
FP_RST#_R
10
OC_FS
12
BLK-
14
OC button+
OC Fail Save
Reset
Tuning Controller
OC Retry
Power
NC
NC
Clear CMOS
