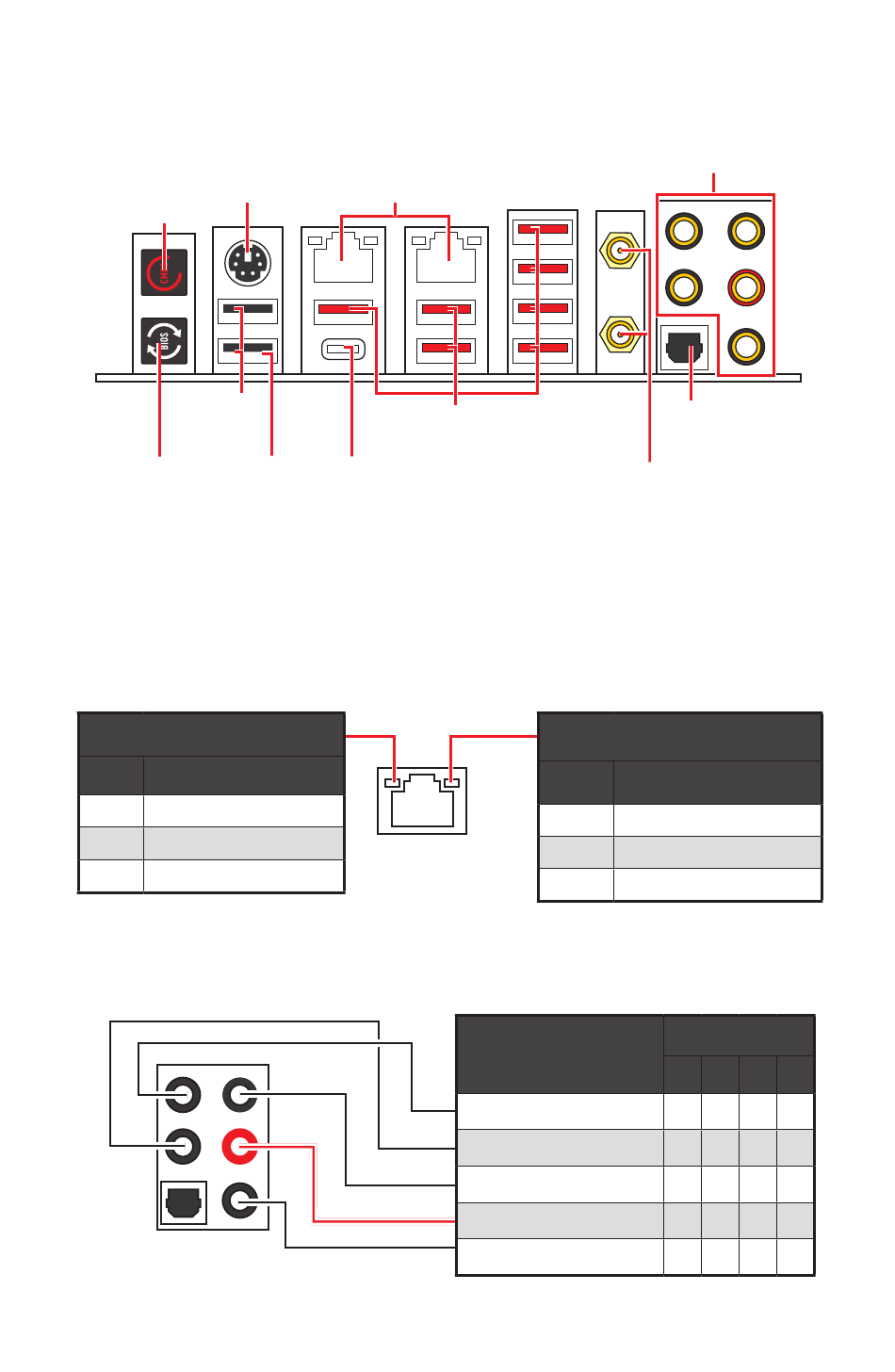

후면 I/O 패널
CMOS 클리어
PS/2
버튼
USB 2.0
Type A
플래쉬
플래쉬 BIOS
BIOS 버튼 포트
∙ 플래쉬 BIOS 포트/버튼 - 54 페이지의 내용을 참조하여 플래쉬 BIOS 버튼으로 BIOS를
업데이트하는 방법에 대해 알아보세요.
LAN 포트 LED 상태 표시
링크 / 통신 LED
상태 설명
꺼짐 연결되지 않음 .
노란색 LAN 이 올바르게 연결되었음 .
깜빡임 정상적인 통신중 .
오디오 포트 구성 도표
2.5Gbps LAN
USB 3.2 Gen 2
10Gbps Type A
USB 3.2 Gen 2x2
(20Gbps) Type-C
오디오 포트
중앙/ 서브우퍼 출력
후면 스피커 출력
라인 입력/ 측면 스피커 출력
라인 출력/ 전면 스피커 출력
마이크 입력
(●: 연결됨, 빈칸: 무)
오디오 포트
옵티컬
S/PDIF-출력
Wi-Fi 안테나
커넥터
속도 LED
상태 설명
꺼짐 10 Mbps 연결되었음 .
녹색
100/1000 Mbps 연결되었음.
오렌지색 2.5 Gbps 연결되었음 .
2 4
●
● ●
채널
6 8
● ●
● ●
●
● ●
13
후면 I/O 패널
