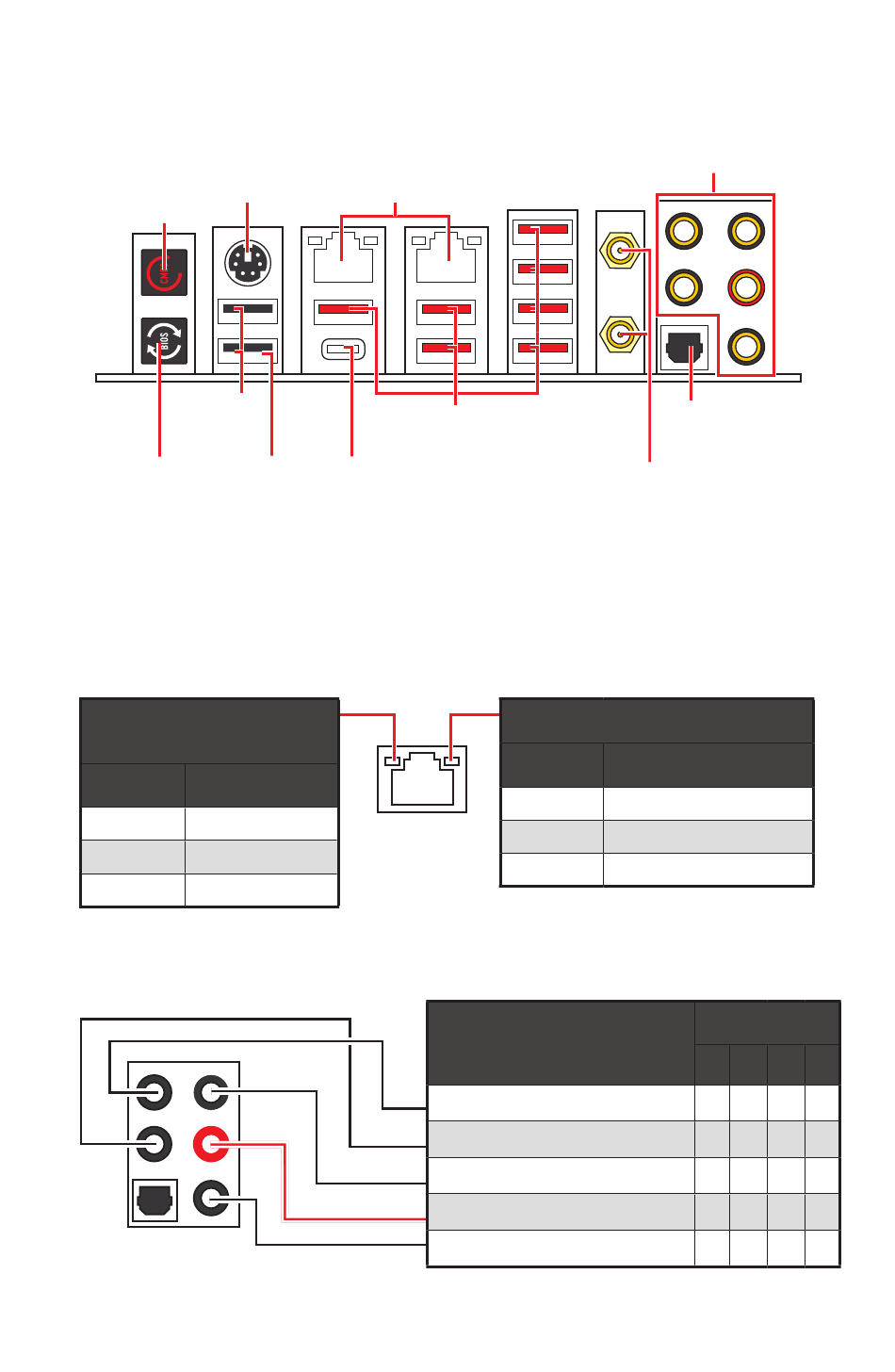

Panneau E/S arrière
Bouton Clear
CMOS
USB 2.0
Type A
Bouton
Flash BIOS
∙ Port / Bouton Flash BIOS - Veuillez vous référer à la page 57 pour la mise à jour du
BIOS avec Bouton Flash BIOS.
Tableau explicatif de l'état de la LED du port LAN
LED indiquant la connexion
et l'activité
État Description
Éteint Pas de connexion
Jaune Connexion correcte
Clignote Activité en cours

Configuration des ports audio

14
Panneau E/S arrière
2,5 Gb/s LAN
PS/2
Port Flash USB 3.2 Gen 2x2
BIOS
(20 Gb/s) Type-C
USB 3.2 Gen 2
10 Gb/s Type A
LED indiquant la vitesse
État
Éteint
Vert
Orange
Ports audio
Sortie centre/Caisson de basse
Sortie haut-parleur arrière
Entrée Ligne/Sortie haut-parleur côté
Sortie Ligne/Sortie haut-parleur avant
Entrée Microphone
(● : connecté, Espace : vide)
Ports audio
Sortie S/PDIF
optique
Connecteurs
d'antenne Wi-Fi
Description
10 Mb/s
100/1000 Mb/s
2,5 Gb/s
Canal
2 4
●
● ●
6 8
● ●
● ●
●
● ●
