Quick Start

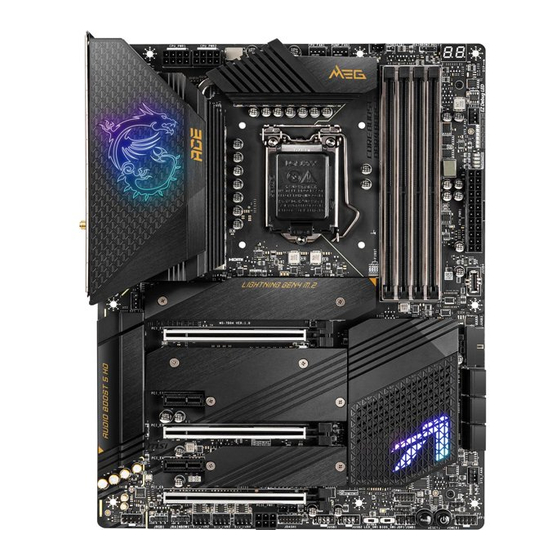

Thank you for purchasing the MSI®
MEG Z590 UNIFY
motherboard.
This Quick Start section provides demonstration diagrams about
how to install your computer. Some of the installations also provide
video demonstrations. Please link to the URL to watch it with the web
browser on your phone or tablet. You may have even link to the URL
by scanning the QR code.
Kurzanleitung
Danke, dass Sie das MSI®
MEG Z590 UNIFY
Motherboard gewählt
haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur
Installation Ihres Computers. Manche Installationen bieten auch
die Videodemonstrationen. Klicken Sie auf die URL, um diese
Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table
anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy,
um die URL zu öffnen.
Présentation rapide
Merci d'avoir choisi la carte mère MSI®
MEG Z590
UNIFY. Ce manuel
fournit une rapide présentation avec des illustrations explicatives
qui vous aideront à assembler votre ordinateur. Des tutoriels vidéo
sont disponibles pour certaines étapes. Cliquez sur le lien fourni
pour regarder la vidéo sur votre téléphone ou votre tablette. Vous
pouvez également accéder au lien en scannant le QR code qui lui est
associé.
Быстрый старт
Благодарим вас за покупку материнской платы MSI®
MEG Z590
UNIFY. В этом разделе представлена информация, которая
поможет вам при сборке комьютера. Для некоторых этапов сборки
имеются видеоинструкции. Для просмотра видео, необходимо
открыть соответствующую ссылку в веб-браузере на вашем
телефоне или планшете. Вы также можете выполнить переход по
ссылке, путем сканирования QR-кода.
I
Quick Start
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MSI MEG Z590 UNIFY

  • Seite 1 Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen. Présentation rapide Merci d’avoir choisi la carte mère MSI® MEG Z590 UNIFY. Ce manuel fournit une rapide présentation avec des illustrations explicatives qui vous aideront à...
  • Seite 2 Installing a Processor/ Installation des Prozessors/ Installer un processeur/ Установка процессора Youtube ⚽ https://youtu.be/Xv89nhFk1vc Quick Start...
  • Seite 10: Power On/ Einschalten/ Mettre Sous-Tension/ Включение Питания

    Power On/ Einschalten/ Mettre sous-tension/ Включение питания Quick Start...
  • Seite 61 Inhalt Sicherheitshinweis ..................3 Hinweise zum Gehäuseabstandshalter ..............4 Spezifikationen .................... 5 JCORSAIR1 Anschluss-Spezifikationen ............... 13 Packungsinhalt ..................14 Rückseite E/A .................... 15 LAN Port LED Zustandstabelle ................15 Konfiguration der Audioanschlüsse ..............15 Realtek Audio Console ..................16 Antennen installieren ................... 18 Übersicht der Komponenten ..............
  • Seite 62 Boot-Phasen ......................41 Debug-Code-LED-Tabelle ..................41 ACPI Status-Codes ....................45 CPU-Temperatur ....................45 Installation von OS, Treibern & MSI Center ..........46 Installation von Windows® 10 ................46 Installation von Treibern ..................46 MSI Center ......................46 UEFI BIOS ....................47 BIOS Setup ......................
  • Seite 63: Sicherheitshinweis

    Sicherheitshinweis ∙ Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. ∙ Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
  • Seite 64: Hinweise Zum Gehäuseabstandshalter

    Hinweise zum Gehäuseabstandshalter Installieren Sie vor dem Einbau des Motherboards in das Gehäuse zunächst den für ein Motherboard erforderlichen Abstandshalter auf der Montageplatte im Gehäuse. Um eine Beschädigung des Motherboards zu vermeiden, sind unnötige Abstandshalter zwischen den Motherboard-Schaltkreisen und dem Computergehäuse verboten.. Die Schilder „Case Standoff Keep Out Zone (Gehäuseabstandszone freihalten )“...
  • Seite 65: Spezifikationen

    Spezifikationen ∙ Unterstützt Intel® Core ™ der 10. Generation Prozessoren, Intel® Core ™ der 11. Generation Prozessoren, Pentium® Gold und Celeron® Prozessoren* ∙ Prozessor Sockel LGA1200 Weitere Kompatibilitätsinformationen finden Sie unter www.intel.com Intel® Z590 Chipsatz Chipsatz ∙ 4x DDR4 Speicherplätze, aufrüstbar bis 128 GB* ∙...
  • Seite 66: Aufbewahrung

    PCIe SSD im M2_3 Steckplatz installieren. *** Intel® Optane™ Memory Ready. Bevor Sie Intel® Optane™ Speichermodule verwenden, stellen Sie bitte über Downloads von der MSI Website sicher, dass die Treiber und das BIOS auf dem neuesten Stand sind. **** PCI_E4 und M2_4 teilen sich die gleiche Bandbreite. Wenn Sie beide gleichzeitig verwenden möchten, unterstützt PCI_E4 nur die Geschwindigkeit...
  • Seite 67: Anschlüsse

    Fortsetzung der vorherigen Seite ∙ Unterstützt RAID 0, RAID 1, RAID 5 und RAID 10 für SATA Speichergeräte RAID ∙ Unterstützt RAID 0 und RAID 1 für M.2 NVMe Speichergeräte ∙ Intel® Z590 Chipsatz ▪ 1x USB 3.2 Gen 2x2 20Gbit/s Typ-C Anschluss an der rückseitigen Anschlussleiste ▪...
  • Seite 68: Interne Anschlüsse

    Fortsetzung der vorherigen Seite ∙ 1x 24-poliger ATX Stromanschluss ∙ 2x 8-polige ATX 12V Stromanschlüsse ∙ 1x 6-poliger ATX PCIE Stromanschluss ∙ 6x SATA 6Gb/s Anschlüsse ∙ 4x M.2 Steckplätze (Key M) ∙ 1x USB 3.2 Gen 2 10Gbit/s Typ-C Anschluss ∙...
  • Seite 69: Hintere Ein-/ Und Ausgänge

    Fortsetzung der vorherigen Seite Schalter ∙ 1x Multi-BIOS Schalter ∙ 1x Clear CMOS Taste ∙ 1x Flash BIOS Taste ∙ 2x USB 2.0 Typ-A Anschlüsse ∙ 1x HDMI Anschluss ∙ 8x USB 3.2 Gen 1 5Gbit/s Typ-A Anschlüsse Hintere Ein-/ und ∙...
  • Seite 70 ∙ MSI Center ∙ Intel® Extreme Tuning Utility ∙ Nahimic Software ∙ MSI APP Player (BlueStacks) ∙ Open Broadcaster Software (OBS) ∙ CPU-Z MSI GAMING ∙ Google Chrome ™ , Google Toolbar, Google Drive ∙ Norton ™ Internet Security Solution ∙...
  • Seite 71: Besondere Funktionen

    Fortsetzung der vorherigen Seite ∙ Audio ▪ Audio Boost 5 ▪ Nahimic 3 ▪ Sound Tune ∙ Netzwerk ▪ 2.5G LAN ▪ LAN Manager ▪ Intel WiFi ∙ Kühlung ▪ Design aus Aluminium ▪ Erweitertes Kühlkörperdesign ▪ MOSFET Baseplate ▪ M.2 Shield Frozr Besondere ▪...
  • Seite 72 ▪ Dual CPU Power 2x 8 Pin ▪ SUPPLEMENTAL PCIE POWER CONNECTOR ▪ 2oz Kupfer verdicktes PCB ∙ Erfahrung ▪ Smart Taste ▪ MSI Center ▪ Duet Display ▪ Frozr AI Kühlung ▪ Click BIOS 5 ▪ System Saver ▪ Flash BIOS Taste...
  • Seite 73: Jcorsair1 Anschluss-Spezifikationen

    JCORSAIR1 Anschluss-Spezifikationen Unterstützung von CORSAIR RGB- Maximale Verbindung Produkten Lighting Node PRO LED Streifen * Wenn die Anzahl der LED-Streifen 8 überschreitet, wird die Helligkeit auf 20 Prozent empfohlen. HD120 RGB Lüfter SP120 RGB Lüfter LL120 RGB Lüfter Spezifikationen...
  • Seite 74: Packungsinhalt

    Packungsinhalt Überprüfen Sie den Packungsinhalt des Mainboards. Die Packung sollte enthalten: Motherboard MEG Z590 UNIFY Benutzerhandbuch Dokumentation Schnellinstallationsanleitung USB-Laufwerk mit Treibern und Anwendung Dienstprogrammen 6x SATA 6Gb/s Kabel LED JRGB Y Kabel Kabel LED JCORSAIR Kabel LED JRAINBOW Kabel Wi-Fi Antenne Gehäuse-Aufkleber...
  • Seite 75: Rückseite E/A

    Rückseite E/A Wi-Fi USB 3.2 Gen 1 Antennenanschlüsse 5Gbit/s Typ-A USB 2.0 Audioanschlüsse 2,5 Gbit/s LAN Clear CMOS Taste Optischer USB 3.2 Gen 2x2 Flash BIOS S/PDIF- 20Gbit/s Typ-C Taste Ausgang USB 3.2 Gen 2 Flash BIOS 10Gbit/s Typ-A Anschluss ∙...
  • Seite 76: Realtek Audio Console

    Realtek Audio Console Nach der Installation des Realtek Audio Console-Treibers, können Sie die Audioeinstellungen verändern, um ein optimales Klangerlebnis erzeugen. Optimierungen Geräteauswahl Lautstärke Anschluss Verbindungsstatus ∙ Geräteauswahl - Ermöglicht die Auswahl der Audio-Ausgangs Quelle. Das aktuell aktivierte Gerät ist mit einem Haken gekennzeichnet. ∙...
  • Seite 77: Audiobuchsen Für Stereo-Lautsprecher

    Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon Audiobuchsen für Stereo-Lautsprecher AUDIO INPUT Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer Packungsinhalt...
  • Seite 78: Antennen Installieren

    Antennen installieren 1. Verbinden Sie Antenne mit dem Antennenfuß. 2. Schrauben Sie, wie gezeigt, die Antennen fest an die Wi-Fi Antennenanschlüsse. 3. Positionieren Sie die Antennen so hoch wie möglich. Packungsinhalt...
  • Seite 79: Übersicht Der Komponenten

    Übersicht der Komponenten JCORSAIR1 CPU Sockel PUMP_FAN1 JRAINBOW2 CPU_PWR2 CPU_FAN1 CPU_PWR1 DIMMA1 DIMMA2 SYS_FAN5 DIMMB1 DIMMB2 ATX_PWR1 PCI_E1 JUSB4 SYS_FAN1 M2_1 M2_2 JLN2 JUSB3 JCI1 M2_3 JLN1 SATA ▼ 1 ▲ 2 JSMB1 SATA ▼ 3 ▲ 4 PCI_E2 SATA ▼ 5 ▲ 6 JTPM1 PCI_E3 SYS_FAN6...
  • Seite 80: Cpu Sockel

    Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren.
  • Seite 81: Dimm Steckplätze

    DIMMs oder beim Übertakten zu verwenden. Die Stabilität und Kompatibilität beim Übertakten der installierten Speichermodule ∙ sind abhängig von der installierten CPU und den installierten Geräten. ∙ Weitere Informationen zu kompatiblen Speicher finden Sie unter: www.msi.com Übersicht der Komponenten...
  • Seite 82: Pci_E1~4: Pcie Erweiterungssteckplätze

    PCI_E1~4: PCIe Erweiterungssteckplätze PCI_E1: PCIe 3.0 x1 (von Z590 Chipsatz) PCI_E2: PCIe 4.0 x16 (von CPU) PCI_E3: PCIe 3.0 x1 (von Z590 Chipsatz) PCI_E4: PCIe 3.0 x4 (von Z590 Chipsatz) ⚠ Wichtig Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen ∙...
  • Seite 83: Konfigurationstabelle Der Pcie-Bandbreite Für Pcie- Und M.2-Steckplätze

    Konfigurationstabelle der PCIe-Bandbreite für PCIe- und M.2-Steckplätze Die M2_2- und M2_3-Steckplätze können in zwei PCIe-Bandbreitenmodi verwendet werden: Chipsatzmodus (Standard) und CPU-Modus (durch BIOS-Einstellung). Weitere Informationen finden Sie in der folgenden Tabelle zur Konfiguration der PCIe- Bandbreite. CPU-Modus (durch BIOS- Steckplatz Chipsatzmodus (Standard) Einstellung) PCI_E1...
  • Seite 84: M2_1~4: M.2 Steckplätze (Key M)

    M2_1~4: M.2 Steckplätze (Key M) ⚽ Video-Demonstration Eine anschauliche Darstellung zur Installation einer M.2 SSD M2_1 finden Sie im Video. M2_2 https://youtu.be/2UeWMgjwogU M2_3 M2_4 ⚠ Wichtig Intel® RST unterstützt nur PCIe M.2 SSD mit UEFI ROM. ∙ Intel® Optane™ Technik unterstützt M2_2 (von Chipsatz), M2_3 (von Chipsatz) und ∙...
  • Seite 85 3. Wählen Sie die Montageposition entsprechend Ihrer M.2 SSD Länge. 4. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 5. Schrauben Sie den M.2 SSD mit 8,5H M.2-Schraube. ⚠ Wichtig Überspringen Sie Schritt 3 und Schritt 5, wenn Sie eine 22110 M.2 SSD in den M2_1- und M2_3- Steckplätze oder eine 2280 M.2 SSD in den M2_2- und M2_3-Steckplätze installieren.
  • Seite 86: Sata1~6: Sata 6Gb/S Anschlüsse

    SATA1~6: SATA 6Gb/s Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA2 SATA1 SATA4 SATA3 SATA6 SATA5 ⚠ Wichtig Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die ∙...
  • Seite 87: Jfp1, Jfp2: Frontpanel-Anschlüsse

    JFP1, JFP2: Frontpanel-Anschlüsse Diese Anschlüsse verbinden die Schalter und LEDs des Frontpanels. Buzzer JFP2 Speaker Speaker - Buzzer + Buzzer - Speaker + Power LED Power Switch JFP1 Reserved HDD LED Reset Switch HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch...
  • Seite 88: Cpu_Pwr1~2, Atx_Pwr1, Pcie_Pwr1: Stromanschlüsse

    CPU_PWR1~2, ATX_PWR1, PCIE_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1~2 Ground +12V Ground +12V Ground +12V Ground +12V +3,3V +3,3V +3,3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3,3V Ground +12V Ground...
  • Seite 89: Jslow1: Slow Mode Booting Steckbrücke

    JSLOW1: Slow Mode Booting Steckbrücke Die Steckbrücke wird für die LN2-Kühlungen verwendet. Der Slow Mode startet den Prozessor in einer stabilen Frequenz und verhindert dadurch einen Systemcrash. Normal Aktiviert (Aktivieren Sie bitte diese (Standardwert) Steckbrücke während des BIOS POST.) JLN1~2: Steckbrücke für den Start bei niedrigen Temperaturen Diese Steckbrücke wird beim Einsatz eines Flüssigstickstoff-Kühlsystems verwendet, um das System bei extrem niedrigen Temperaturen starten zu können.
  • Seite 90: Joc_Fs1: Steckbrücke Für Sicheren Start

    JOC_FS1: Steckbrücke für sicheren Start Diese Steckbrücke wird für den sicheren Start verwendet. Nach der Aktivierung startet das System mit den Standardeinstellungen und dem niedrigeren PCIe-Modus (von der CPU). Normal Aktiviert Wenden Sie die BIOS- (Standardwert) Standardeinstellungen und Booten Sie mit den den niedrigeren PCIe- gespeicherten BIOS- Modus (von der CPU) für...
  • Seite 91: Spannungsmesspunkte Lite (V-Check Points)

    Spannungsmesspunkte Lite (V-Check Points) Die Spannungsmesspunkte werden verwendet, um die aktuelle Systemspannung zu messen. Ein Multimeter (nicht enthalten) wird für die Spannungsmessung benötigt. Um die Spannung zu messen, halten Sie die Messleitungen auf GND (Montageloch für Schraube) und einen V-Messpunkt. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres Multimeters.
  • Seite 92: Jusb4: Usb 3.2 Gen 2 10Gbit/S Typ-C Anschluss

    JUSB4: USB 3.2 Gen 2 10Gbit/s Typ-C Anschluss Mit diesem Anschluss können Sie den USB 3.2 Gen 2 Typ-C Anschluss auf dem Frontpanel verbinden. Der Anschluss verfügt über ein besonders sicheres Design. Wenn Sie das Kabel anschließen, müssen Sie es in der entsprechenden Ausrichtung verbinden.
  • Seite 93: Jusb1~2: Usb 2.0 Anschlüsse

    ∙ Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI® Center-Dienstprogramm. JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch.
  • Seite 94: Cpu_Fan1, Pump_Fan1, Sys_Fan1~6: Stromanschlüsse Für Lüfter

    CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Der Auto-Modus der Lüfteranschlüsse kann den PWM- und DC-Modus automatisch erfassen.
  • Seite 95: Jci1: Gehäusekontaktanschluss

    JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden Normal Löse den (Standardwert) Gehäuseeingriff aus Gehäusekontakt-Detektor verwenden 1. Schließen Sie den JCI1 -Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. 2. Schließen Sie die Gehäuseabdeckung. 3. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration. 4.
  • Seite 96: Jbat1: Clear Cmos Steckbrücke (Reset Bios)

    JBAT1: Clear CMOS Steckbrücke (Reset BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten Clear CMOS/ beibehalten...
  • Seite 97: Jrgb1: Rgb Led Anschluss

    R/B) mit der maximalen Leistung von 3 A (12 V) Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie ∙ die RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. ∙ Übersicht der Komponenten...
  • Seite 98: Jrainbow1~2: Adressierbarer Rgb-Led-Streifen Anschlüsse

    3 A (5 V). Bei einer Helligkeit von 20 Prozent unterstützt dieser Anschluss bis zu 200 LEDs. Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie ∙ die RGB-LED-Streifen ein- und ausbauen. ∙ Bitte verwenden Sie die MSI- Software zur Steuerung des LED-Leuchtstreifens. Übersicht der Komponenten...
  • Seite 99: Jcorsair1: Corsair Anschluss

    Mit dem JCORSAIR1 Anschluss können Sie CORSAIR einzeln adressierbare Lighting PRO RGB LED Strips (5 V) oder CORSAIR RGB LED Lüfter mit dem CORSAIR-Lüfter- Hub verbinden. Nach ordnungsgemäßem Anschluss können Sie die MSI-Software zur Steuerung der CORSAIR RGB LED-Streifen und Lüfter verwenden.
  • Seite 100: Onboard Leds

    Onboard LEDs EZ DEBUG LED Diese LEDs zeigen den Debug-Status des Motherboards an. CPU - CPU wird nicht erkannt oder ist fehlerhaft. DRAM - DRAM wird nicht erkannt oder ist fehlerhaft. VGA - GPU wird nicht erkannt oder ist fehlerhaft BOOT - Boot-Gerät wird nicht erkannt oder ist fehlerhaft.
  • Seite 101: Hexadezimalzeichen

    Hexadezimalzeichen Hexadecimal Debug-Code 0 1 2 3 4 5 6 7 8 9 A B C D E F LED-Anzeige Boot-Phasen Sicherheit (SEC) – Low-Level-Initialisierung beim Start Pre-EFI-Initialisierung (PEI) – Speicher-Initialisierung Ausführungsumgebung des Treibers (DXE) – Primäre Hardware-Initialisierung Auswahl des Boot-Gerätes (BDS) – Systemeinstellungen, Pre-OS Benutzer-Interface &...
  • Seite 102 Speicher-Initialisierung. Speicher -Erfassung Speicher-Initialisierung. Programmierung des Speicher-Timings Speicher-Initialisierung. Konfiguration des Speichers Speicher-Initialisierung (sonstige) Speicher ist installiert CPU Post-Memory-Initialisierung wird gestartet CPU Post-Memory-Initialisierung. Cache-Initialisierung CPU Post-Memory-Initialisierung. Application Processor (AP) Initialisierung CPU Post-Memory-Initialisierung. Boot Strap Prozessorauswahl (BSP) CPU Post-Memory-Initialisierung. System Management Mode (SMM) Initialisierung Post-Memory System-Agent-Initialisierung wird gestartet 38 - 3A Post-Speicher-System-Agent Initialisierung (System Agent spezifisch)
  • Seite 103 System Agent DXE Initialisierung wird gestartet System Agent DXE SMM Initialisierung wird gestartet 6B - 6F System Agent DXE Initialisierung (modulspezifischer System Agent) PCH DXE Initialisierung wird gestartet PCH DXE SMM Initialisierung wird gestartet PCH-Geräte Initialisierung 73 - 77 PCH DXE Initialisierung (PCH modulspezifisch) ACPI Modul Initialisierung CSM Initialisierung 7A - 7F...
  • Seite 104: S3-Wiederaufnahme-Fortschritt-Codes

    Beendet das Boot-Services-Event Laufzeit stellt virtuelle MAP Start-Adresse ein Laufzeit stellt virtuelle MAP End-Adresse ein Legacy Option ROM Initialisierung System-Rücksetzung USB Hot-Plug PCI-Bus Hot-Plug NVRAM aufräumen Setzt die Konfiguration zurück (setzt die NVRAM-Einstellungen zurück) B8 - BF Reserviert für zukünftige AMI-Codes DXE-Fehler-Codes CPU-Initialisierungs-Fehler System-Agent-Initialisierungs-Fehler...
  • Seite 105: Wiederherstellung Fortschritt-Codes

    EC - EF Reserviert für zukünftige AMI-Fehlercodes Wiederherstellung Fortschritt-Codes Wiederherstellung ausgelöst durch die Firmware (Auto recovery) Wiederherstellung ausgelöst durch den Benutzer (Forced recovery) Der Wiederherstellungsprozess wurde gestartet Das Image der Wiederherstellung-Firmware wurde gefunden Das Image der Wiederherstellung-Firmware wurde geladen F5 - F7 Reserviert für zukünftige AMI-Fortschrittscodes Wiederherstellung Fehler-Codes Wiederherstellung-PPI ist nicht verfügbar...
  • Seite 106: Installation Von Os, Treibern & Msi Center

    8. Starten Sie Ihren Computer neu. MSI Center MSI Center ist eine Anwendung, mit der Sie die Spieleinstellungen einfach optimieren und die Software zur Erstellung von Inhalten einstellen können. Außerdem können Sie LED-Lichteffekte in PCs und anderen MSI-Produkten steuern und synchronisieren.
  • Seite 107 UEFI BIOS Das MSI UEFI-BIOS ist mit der UEFI-Architektur (Unified Extensible Firmware Interface) kompatibel. Das UEFI-BIOS hat viele neue Funktionen und besitzt Vorteile, die das traditionelle BIOS nicht bieten kann. Es wird zukünftige PCs und Geräte, die der UEFI-Firmware-Architektur entsprechen, vollständig unterstützen. Das MSI UEFI-BIOS verwendet UEFI als Standard-Startmodus, um die Funktionen des neuen Chipsatzes voll auszunutzen.
  • Seite 108: Bios Setup

    * Beim Drücken der F10 Taste wird das Fenster zum Speichern der Einstellungen angezeigt. Wählen Sie Yes, um die Wahl zu bestätigen, oder No, um die derzeitige Einstellung beizubehalten. BIOS-Benutzerhandbuch Wenn Sie weitere Anweisungen zur BIOS-Einrichtung wünschen, lesen Sie bitte http://download.msi.com/manual/mb/Intel500BIOSde.pdf oder scannen Sie den QR-Code. UEFI BIOS...
  • Seite 109: Reset Des Bios

    Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: 1. Schließen das USB-Flashlaufwerk mit der BIOS-Datei an den Computer.
  • Seite 110 1. Laden Sie bitte die neueste BIOS Version, die das Modell des Motherboards entspricht, von der offiziellen MSI® Website. 2. Benennen die BIOS-Datei im MSI.ROM um und speichern Sie die Datei im Root- Verzeichnis des USB-Flash-Speichers. 3. Verbinden Sie die Stromversorgung an dem CPU_PWR1 und ATX_PWR1-Stecker.
