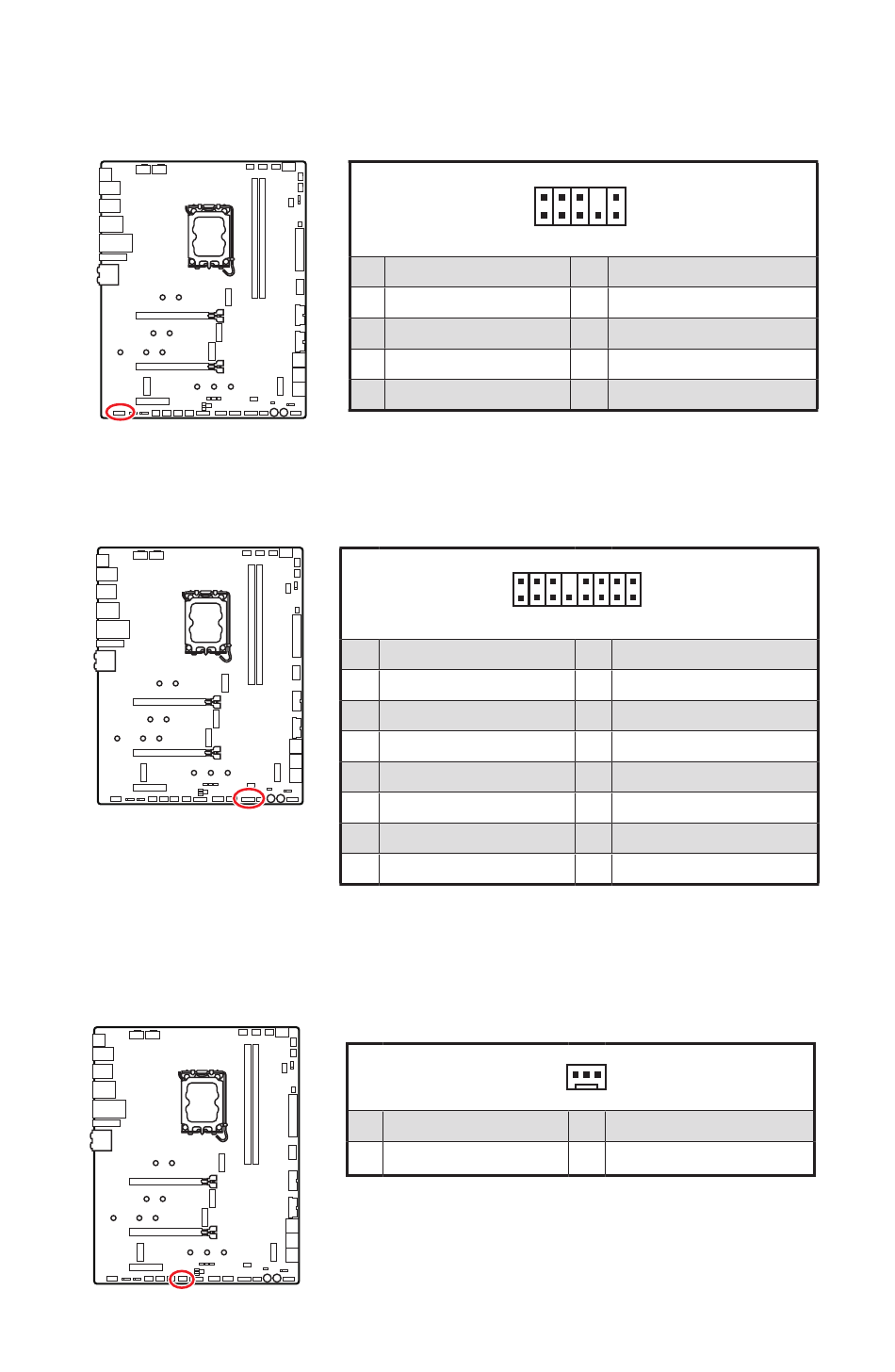

JAUD1: フロントオーディオコネクター
このコネクターにはフロン トパネルのオーディオジャ ックを接続します。
JTBT1: Thunderbolt追加カードコネクター
このコネクターは追加のThunderbolt I/Oカードを接続します。
W_FLOW1: 水流量計コネクター
このコネクターは水流量計に接続し、 液体冷却システムの流速を監視します。
34
コンポーネントの概要
1 MIC L
3 MIC R
5 Head Phone R
7 SENSE_SEND
9 Head Phone L
2
1
1 TBT_FORCE_PWR
3 TBT_CIO_PLUG_EVENT#
5 SLP_S3#_TBT
7 SLP_S5#_TBT
9 Ground
11 DG_PEWAKE#
13 TBT_RTD3_PWR_EN
15 TBT_CARD_DET_R#
1 Ground
2 WFLOW PWR
2 10
1 9
2 Ground
4 NC
6 MIC Detection
8 No Pin
10 Head Phone Detection
16
15
2 TBT_S0IX_ENTRY_REQ
4 TBT_S0IX_ENTRY_ACK
6 TBT_PSON_OVERRIDE_N
8 No Pin
10 SMBCLK_VSB
12 SMBDATA_VSB
14 Ground
16 PD_IRQ#
1
3 WFLOW IN
