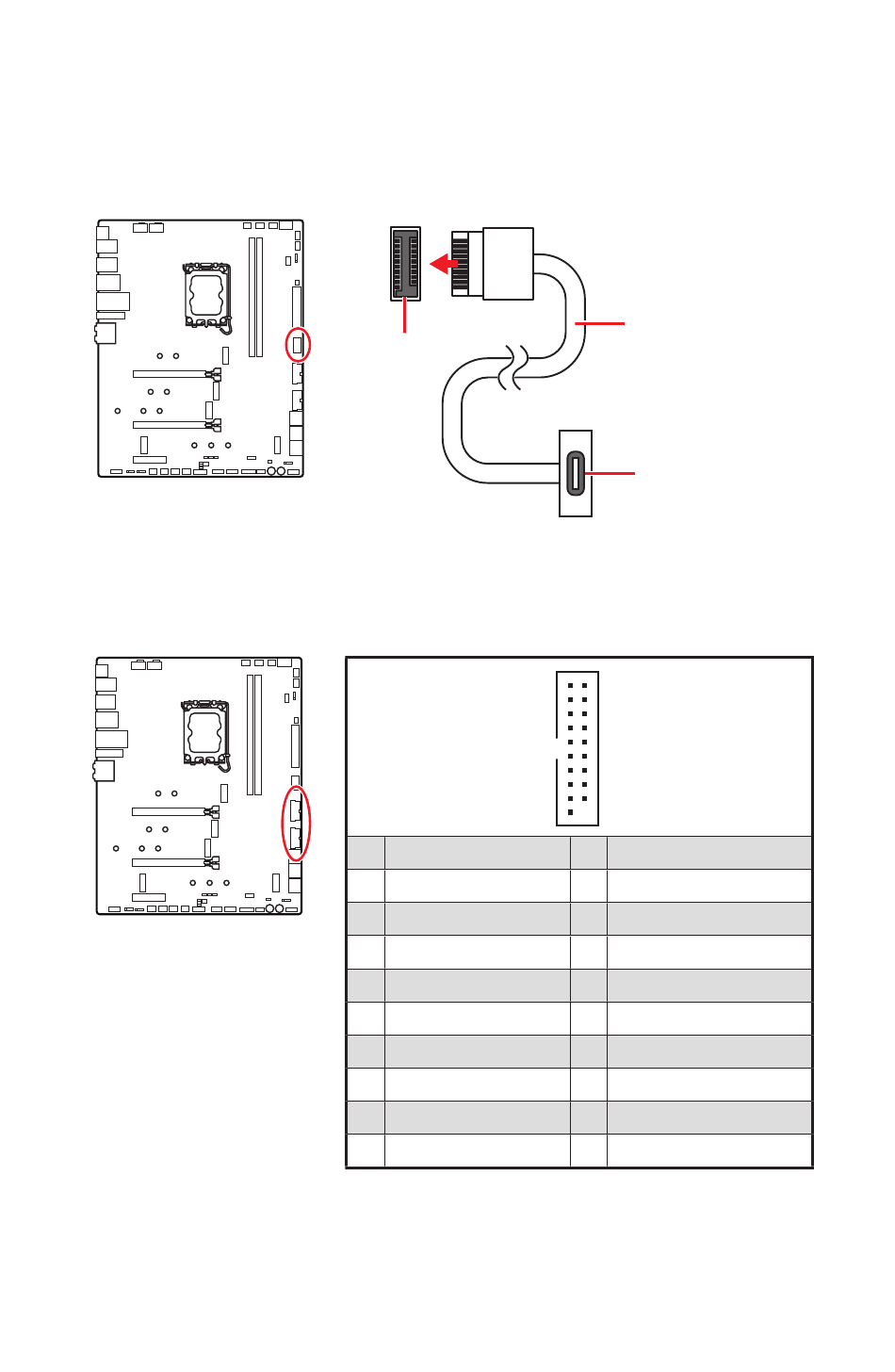

JUSB5: USB 3.2 Gen 2x2 Typ-C Anschluss

Mit diesem Anschluss können Sie den USB 3.2 Gen 2x2 Typ-C Anschluss auf dem
Frontpanel verbinden. Der Anschluss verfügt über ein besonders sicheres Design.
Wenn Sie das Kabel anschließen, müssen Sie es in der entsprechenden Ausrichtung
verbinden.
JUSB3~4: USB 3.2 Gen 1 Anschlüsse
Mit diesem Anschluss können Sie die USB 3.2 Gen 1 5Gbit/s Anschlüsse auf dem
Frontpanel verbinden.
⚠
Wichtig
Bitte beachten Sie, dass Sie die mit „Stromführende Leitung" und „Erdleitung"
bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden
kommen
36
Übersicht der Komponenten
JUSB5
1 Power
2 USB3_RX_DN
3 USB3_RX_DP
4 Ground
5 USB3_TX_C_DN
6 USB3_TX_C_DP
7 Ground
8 USB2.0-
9 USB2.0+
10 Ground
USB Typ-C Kabel
USB Typ-C
Anschluss auf dem
Frontpanel
10 11
1 20
11 USB2.0+
12 USB2.0-
13 Ground
14 USB3_TX_C_DP
15 USB3_TX_C_DN
16 Ground
17 USB3_RX_DP
18 USB3_RX_DN
19 Power
20 No Pin
