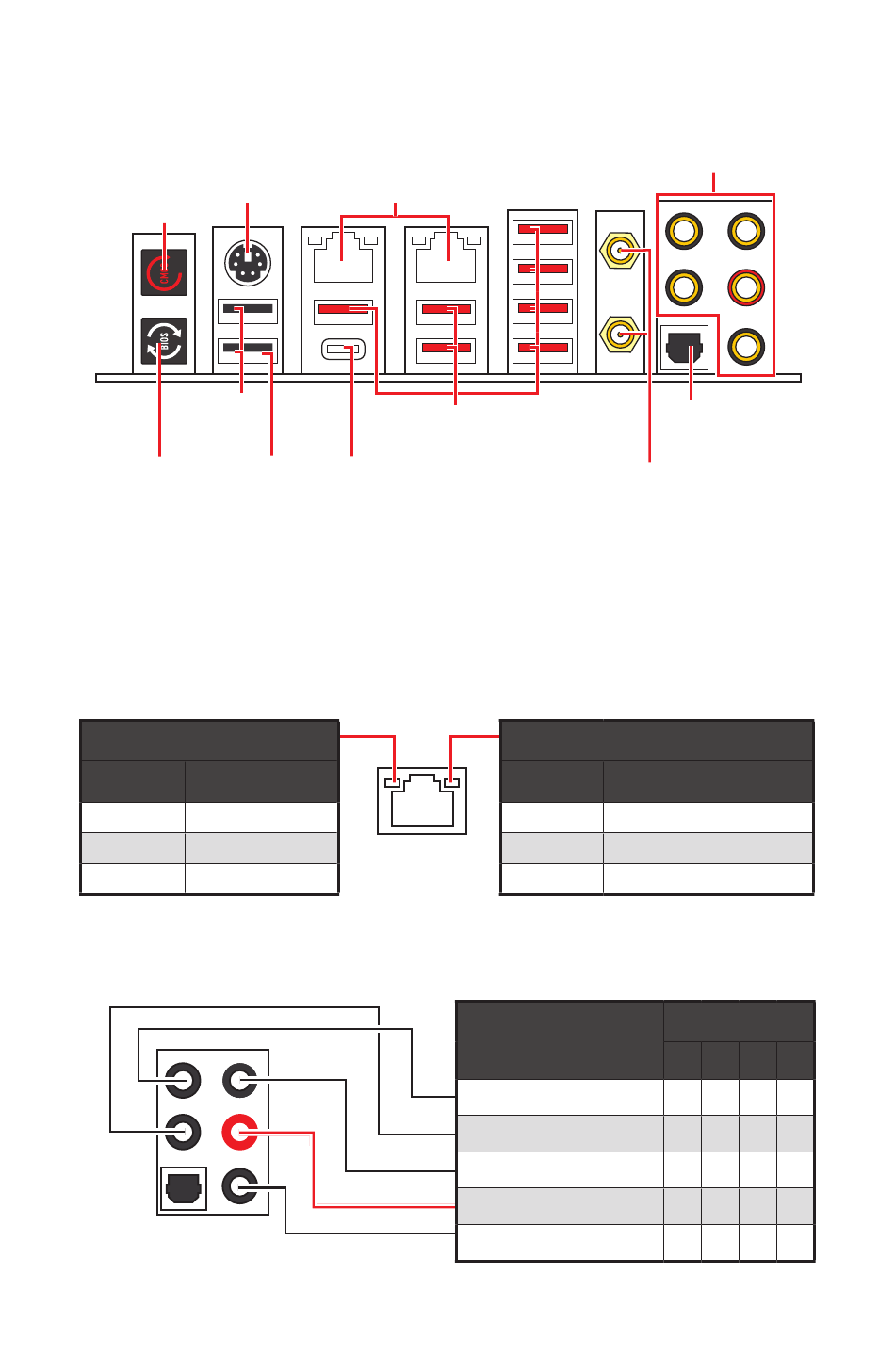

后置 I/O 面板
清除 CMOS
PS/2
按钮
USB 2.0
Type A
更新 BIOS
更新 BIOS
按钮 端口
∙ 更新 BIOS 端口/ 按钮 - 请参阅第 54 页的更新 BIOS 按钮部分。
LAN 端口 LED 状态表
连线/ 工作灯号
状态 描述
关 网络未连接
黄色 网络已连接
闪烁 网络数据在使用中
音频端口配置
2.5Gbps LAN
USB 3.2 Gen 2
10Gbps Type A
USB 3.2 Gen 2x2
(20Gbps) Type-C
音频端口
中置/ 超重低音输出
后置喇叭输出
音频输入/ 侧置喇叭输出
音频输出/ 前置喇叭输出
麦克风输入
(●： 连接， 空白： 空)
音频端口
光纤 S/
PDIF 输出
Wi-Fi 天线接口
速度灯号
状态 描述
关 传输速率 10 Mbps
绿色 传输速率 100/1000 Mbps
橙色 传输速率 2.5 Gbps
2
●
通道
4 6 8
● ●
● ● ●
●
● ● ●
13
后置 I/O 面板
