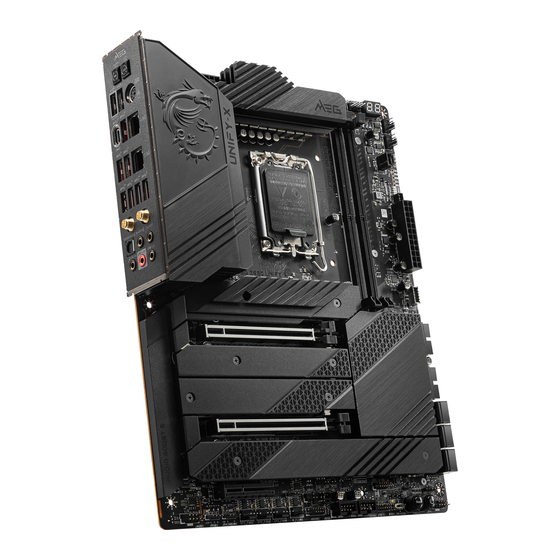

- Seite 1 MEG Z690 UNIFY-X Motherboard User Guide Benutzerhandbuch Manuel d’utilisation Руководство пользователя 取扱説明書 사용 명서 使用手冊 使用手册...
- Seite 2 English Deutsch Français Русский 日本語 한국어 繁體中文 簡体中文...
-
Seite 3: Quick Start
Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen. Présentation rapide Merci d’avoir choisi la carte mère MSI®. Ce manuel fournit une rapide présentation avec des illustrations explicatives qui vous aideront à assembler votre ordinateur. - Seite 12 Power On/ Einschalten/ Mettre sous-tension/ Включение питания/ 通電/ 전원 켜기/ 啟動電源/ 开机...
- Seite 67 Inhalt Sicherheitshinweis ....................3 Hinweise zum Gehäuseabstandshalter ..............4 Hinweis zur Schadensvermeidung ................. 4 Spezifikationen .................... 5 Packungsinhalt ..................13 Rückseite E/A .................... 14 LAN Port LED Zustandstabelle ................14 Konfiguration der Audioanschlüsse ..............14 Realtek Audio Console ..................15 Antennen installieren ...................
- Seite 68 Boot-Phasen ......................45 Debug-Code-LED-Tabelle ..................46 ACPI Status-Codes ....................51 CPU-Temperatur ....................51 Installation von OS, Treibern & MSI Center ..........52 Installation von Windows 10/ Windows 11 ............52 Installation von Treibern ..................52 MSI Center ......................53 UEFI BIOS ....................54 BIOS Setup ......................
-
Seite 69: Sicherheitshinweis
Sicherheitshinweis ∙ Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. ∙ Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht. -
Seite 70: Hinweise Zum Gehäuseabstandshalter
Hinweise zum Gehäuseabstandshalter Um eine Beschädigung des Motherboards zu vermeiden, sind unnötige Abstandshalter zwischen den Motherboard-Schaltkreisen und dem Computergehäuse verboten.. Die Schilder „Case Standoff Keep Out Zone (Gehäuseabstandszone freihalten )“ auf der Rückseite des Motherboards (wie unten gezeigt) dienen als entsprechender Hinweis für den Anwender. -
Seite 71: Spezifikationen
Spezifikationen ∙ Unterstützt Intel® Core™ der 12. Generation Prozessoren, Pentium® Gold und Celeron® Prozessoren* ∙ Prozessor Sockel LGA1700 * Bitte besuchen Sie www.msi.com, um den neuesten Support-Status zu erhalten, wenn neue Prozessoren veröffentlicht werden. Chipsatz Intel® Z690 Chipsatz ∙ 2x DDR5 Speicherplätze, aufrüstbar bis 64GB* ∙... - Seite 72 Fortsetzung der vorherigen Seite ∙ 2x PCIe x16 Steckplätze (von CPU) ▫ Unterstützt PCIe 5.0 Erweiterung- ▫ Unterstützt x16/ x0/ x8/ x8 anschlüsse ∙ 1x PCIe x4 Steckplatz (von Z690 Chipsatz) ▫ Unterstützt PCIe 3.0 x4 ∙ Unterstützt NVIDIA® SLI® Technologie Multi-GPU ∙...
- Seite 73 Fortsetzung der vorherigen Seite ∙ Unterstützt RAID 0, RAID 1, RAID 5 und RAID 10 für SATA Speichergeräte* RAID ∙ Unterstützt RAID 0, RAID 1, RAID 5 und RAID 10 für M.2 NVMe Speichergeräte * SATAA & SATAB unterstützen die RAID-Funktion nicht. Realtek®...
- Seite 74 Fortsetzung der vorherigen Seite ∙ 1x 24-poliger ATX Stromanschluss ∙ 2x 8-polige ATX Stromanschlüsse ∙ 6x SATA 6Gb/s Anschlüsse ∙ 5x M.2 Steckplätze (Key M) ∙ 1x USB 3.2 Gen 2x2 20Gbit/s Typ-C Anschluss ∙ 2x USB 3.2 Gen 1 5Gbit/s Anschluss (unterstützt zusätzliche 4 USB 3.2 Gen 1 5Gbit/s Anschlüsse) ∙...
- Seite 75 Fortsetzung der vorherigen Seite ∙ 1x 2-Digit Debug Code LED ∙ 4x EZ Debug LED LED Funktionen ∙ 1x 4-poliger RGB LED Anschluss ∙ 2x 3-polige RAINBOW LED Anschlüsse ∙ 1x 3-poliger JCORSAIR LED Anschluss ∙ 1x Clear CMOS Taste ∙...
- Seite 76 ∙ Treiber ∙ MSI Center ∙ Intel® Extreme Tuning Utility ∙ Nahimic Software ∙ MSI APP Player (BlueStacks) ∙ Open Broadcaster Software (OBS) ∙ CPU-Z MSI GAMING ∙ Google Chrome™, Google Toolbar, Google Drive ∙ Norton™ Internet Security Solution ∙ Duet Display ∙...
- Seite 77 Fortsetzung der vorherigen Seite ∙ Audio ▪ Audio Boost 5 ▪ Nahimic 3 ▪ Sound Tune ∙ Netzwerk ▪ 2.5G LAN ▪ LAN Manager ▪ Intel WiFi ∙ Kühlung ▪ Design aus Aluminium ▪ Heatpipe zur Kühlung Besondere ▪ Erweitertes Kühlkörperdesign Funktionen ▪...
- Seite 78 ▪ 2oz Kupfer verdicktes PCB ∙ Schutz ▪ PCI-E Steel Armor ▪ Vorinstallierte Anschlussblende ∙ Erfahrung ▪ Smart Taste ▪ MSI Center ▪ Frozr AI Kühlung ▪ Click BIOS 5 ▪ System Saver ▪ Flash BIOS Taste ▪ EZ M.2 Clip ▪...
-
Seite 79: Packungsinhalt
Packungsinhalt Überprüfen Sie den Packungsinhalt des Mainboards. Die Packung sollte enthalten: Motherboard MEG Z690 UNIFY-X Dokumentation Schnellinstallationsanleitung USB-Laufwerk mit Treibern und Anwendung Dienstprogrammen SATA 6Gb/s Kabel LED JRGB Y Kabel LED JCORSAIR Kabel Kabel LED JRAINBOW Kabel Frontpanel-Kabel Anschluss für einen Temperaturfühler... -
Seite 80: Rückseite E/A
Rückseite E/A Audioanschlüsse 2,5Gbit/s LAN Clear CMOS PS/2 Taste USB 2.0 Optischer USB 3.2 Gen 2 Typ-A S/PDIF- 10Gbit/s Typ-A Ausgang Flash BIOS Flash BIOS USB 3.2 Gen 2x2 Wi-Fi Taste Anschluss (20Gbit/s) Typ-C Antennenanschlüsse ∙ Flash BIOS Anschluss/ Taste - Auf der Seite 57 finden Sie eine Anleitung für eine BIOS-Aktualisierung per Flash BIOS Taste. -
Seite 81: Realtek Audio Console
Realtek Audio Console Nach der Installation des Realtek Audio Console-Treibers, können Sie die Audioeinstellungen verändern, um ein optimales Klangerlebnis erzeugen. Optimierungen Geräteauswahl Lautstärke Anschluss Verbindungsstatus ∙ Geräteauswahl - Ermöglicht die Auswahl der Audio-Ausgangs Quelle. Das aktuell aktivierte Gerät ist mit einem Haken gekennzeichnet. ∙... - Seite 82 Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon Audiobuchsen für Stereo-Lautsprecher AUDIO INPUT Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer Rückseite E/A...
-
Seite 83: Antennen Installieren
Antennen installieren 1. Verbinden Sie Antenne mit dem Antennenfuß. 2. Schrauben Sie, wie gezeigt, die Antennen fest an die Wi-Fi Antennenanschlüsse. 3. Positionieren Sie die Antennen so hoch wie möglich. Rückseite E/A... -
Seite 84: Übersicht Der Komponenten
Übersicht der Komponenten Prozessor Sockel CPU_FAN1 CPU_PWR2 DIMMB1 PUMP_FAN1 CPU_PWR1 DIMMA1 SYS_FAN1 SYS_FAN6 SYS_FAN5 JRAINBOW2 JCORSAIR1 T_SEN1 ATX_PWR1 JUSB5 M2_1 JUSB3 PCI_E1 M2_5 M2_2 JUSB4 M2_3 SATA▼5▲6 PCI_E2 SATA▼7▲8 JLN1,JLN2,JCI1 M2_4 SATA▼A▲B1 JBAT1 PCI_E3 JFP2 JFP1 SYS_ POWER1 FAN3 RESET1 SYS_FAN4 BIOS_SW1 JAUD1... -
Seite 85: Cpu Sockel
Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren. -
Seite 86: Dimm Steckplätze
DIMMs oder beim Übertakten zu verwenden. Die Stabilität und Kompatibilität beim Übertakten der installierten Speichermodule ∙ sind abhängig von der installierten CPU und den installierten Geräten. Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: ∙ http://www.msi.com. Übersicht der Komponenten... -
Seite 87: Pci_E1~3: Pcie Erweiterungssteckplätze
PCI_E1~3: PCIe Erweiterungssteckplätze PCI_E1: PCIe 5.0 x16 (von CPU) PCI_E2: PCIe 5.0 x8 (von CPU) PCI_E3: PCIe 0 x4 (von Z690 Chipsatz) ⚠ Wichtig ∙ Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine Verformung des Steckplatzes vermeidet. -
Seite 88: Jfp1, Jfp2: Frontpanel-Anschlüsse
3. Verbinden Sie alle PCIe-Stromanschlüsse der Grafikkarten. 4. Schliessen Sie das Netzkabel wieder an und schalten Sie den Computer ein. Installieren Sie die Treiber und die Software, die im Lieferumfang Ihrer Grafikkarten enthalten sind. 5. Klicken Sie in Ihrem Windows-Desktop auf die rechte Maustaste, und wählen Sie NVIDIA Control Panel aus dem Menü... -
Seite 89: M2_1~5: M.2 Steckplätze (Key M)
M2_1~5: M.2 Steckplätze (Key M) ⚠ Wichtig ∙ Intel® RST unterstützt nur PCIe M.2 SSD mit UEFI ROM. Intel® Optane™ Memory ist nur für M2_2~5 ∙ Steckplätze. M2_1 M2_2 M2_3 M2_5 M2_4 Installation eines M2_1, M2_2 Steckplatzes 1. Lösen Sie die Schraube des M.2-SHIELD FROZR-Kühlkörpers. 2. - Seite 90 4. Wenn Sie 2260 SSD installieren, entfernen Sie die Schraube von der M.2-Platte und installieren Sie dann das mitgelieferte EZ M.2-Clip-Kit auf der M.2-Platte. Überspringen Sie diesen Schritt, wenn Sie eine 2280 SSD installieren. 2260 SSD 5. Stecken Sie eine M.2 SSD im 30-Grad-Winkel in den M.2-Steckplatz. 6.
- Seite 91 Installation eines M2_3 Steckplatzes 1. Lösen Sie die Schraube des M.2-SHIELD FROZR-Kühlkörpers. 2. Entfernen den M.2-SHIELD FROZR und entfernen Sie die Schutzfolie von den Wärmeleitpads. 3. Entfernen Sie die Schutzfolie von den M.2 Wärmeleitpadsthe des M.2 Kühlkörpers. 4. Entfernen oder tauschen Sie die Schrauben entsprechend Ihrer M.2-SSD-Länge aus.
- Seite 92 30º 30º 30º 30º 2280 SSD 2260 SSD 22110 SSD 7. Setzen Sie den M.2 SHIELD FROZR-Kühlkörper wieder ein und sichern Sie ihn. Übersicht der Komponenten...
- Seite 93 Installation eines M2_4, M2_5 Steckplatzes 1. Lösen Sie die Schraube des M.2-SHIELD FROZR-Kühlkörpers. 2. Entfernen den M.2-SHIELD FROZR und entfernen Sie die Schutzfolie von den Wärmeleitpads. 3. Entfernen Sie die Schutzfolie von den M.2 Wärmeleitpadsthe des M.2 Kühlkörpers. Übersicht der Komponenten...
- Seite 94 4. Wenn auf der M.2-Platte eine Schraube installiert ist, entfernen Sie diese zuerst; andernfalls überspringen Sie bitte diesen Schritt. 5. Befestigen Sie den mitgelieferten M.2-Abstandshalter entsprechend Ihrer M.2 SSD Länge. Abstandshalter 6. Stecken Sie eine M.2 SSD im 30-Grad-Winkel in den M.2-Steckplatz. 7.
-
Seite 95: Sata5~8 & Sataa~B1: Sata 6Gb/S Anschlüsse
8. Setzen Sie den M.2 SHIELD FROZR-Kühlkörper wieder ein und sichern Sie ihn. SATA5~8 & SATAA~B1: SATA 6Gb/s Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA6 SATA5 SATA8 SATA7 SATAB1 SATAA ⚠... -
Seite 96: Cpu_Pwr1~2, Atx_Pwr1: Stromanschlüsse
CPU_PWR1~2, ATX_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1~2 Ground +12V Ground +12V Ground +12V Ground +12V +3,3V +3,3V +3,3V -12V Ground Ground PS-ON# ATX_PWR1 Ground Ground Ground Ground Ground PWR OK 5VSB +12V +12V +3,3V Ground ⚠... -
Seite 97: Jslow1: Slow Mode Booting Steckbrücke
JSLOW1: Slow Mode Booting Steckbrücke Die Steckbrücke wird für die LN2-Kühlungen verwendet. Der Slow Mode startet den Prozessor in einer stabilen Frequenz und verhindert dadurch einen Systemcrash. Normal Aktiviert (Standardwert) (Aktivieren Sie bitte diese Steckbrücke während des BIOS POST.) JLN1~2: Steckbrücke für den Start bei niedrigen Temperaturen Diese Steckbrücke wird beim Einsatz eines Flüssigstickstoff-Kühlsystems verwendet, um das System bei extrem niedrigen Temperaturen starten zu können. -
Seite 98: Jdash1: Tuning Controller-Anschluss
JDASH1: Tuning Controller-Anschluss An diesem Anschluss wird ein optionales Tuning Controller-Modul angeschlossen. No Pin MCU_SMB_SCL_M MCU_SMB_SDA_M VCC5 Ground PSIN#_R FP_RST#_R OC_RETRY# OC_FS BLK+ BLK- CLRCMOS_EN Anschließen des JDASH1- und Tuning Controller-Moduls OC Taste+ OC Fail Save Debug-Code-LED Zurücksetzen Clear CMOS Tuning Controller JDASH1 Tuning Controller-Kabel... - Seite 99 Magnete des Tuning-Controller-Moduls Das Tuning-Controller-Modul verfügt auf beiden Seiten über einige Magnete, mit denen Sie es bequem am Gehäuse befestigen können. Es liegen außerdem vier zusätzliche Magnete zum Einkleben in die hintere Abdeckung des Moduls bei. Bitte befolgen Sie die nachstehenden Anweisungen, um die Magnete einzukleben. 1.
-
Seite 100: Joc_Fs1: Steckbrücke Für Sicheren Start
JOC_FS1: Steckbrücke für sicheren Start Diese Steckbrücke wird für den sicheren Start verwendet. Nach der Aktivierung startet das System mit den Standardeinstellungen und dem niedrigeren PCIe-Modus (von der CPU). Normal Aktiviert (Standardwert) Wenden Sie die BIOS- Standardeinstellungen Booten Sie mit den und den niedrigeren gespeicherten BIOS- PCIe-Modus (von der... -
Seite 101: Jaud1: Audioanschluss Des Frontpanels
JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels. MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JTBT1: Anschluss für Thunderbolt-Erweiterungskarte Mit diesem Anschluss können Sie eine Ein-/Ausgang der Thunderbolt- Erweiterungskarte anschließen. -
Seite 102: Jusb5: Usb 3.2 Gen 2X2 Typ-C Anschluss
JUSB5: USB 3.2 Gen 2x2 Typ-C Anschluss Mit diesem Anschluss können Sie den USB 3.2 Gen 2x2 Typ-C Anschluss auf dem Frontpanel verbinden. Der Anschluss verfügt über ein besonders sicheres Design. Wenn Sie das Kabel anschließen, müssen Sie es in der entsprechenden Ausrichtung verbinden. -
Seite 103: Jusb1~2: Usb 2.0 Anschlüsse
Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren ∙ Sie bitte die MSI® Center-Dienstprogramm. JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch. -
Seite 104: Cpu_Fan1, Pump_Fan1, Sys_Fan1~6: Stromanschlüsse Für Lüfter
CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Der Auto-Modus der Lüfteranschlüsse kann den PWM- und DC-Modus automatisch erfassen. -
Seite 105: T_Sen1~2: Anschluss Für Einen Temperaturfühler
T_SEN1~2: Anschluss für einen Temperaturfühler An diesem Anschluss können Sie ein Temperaturfühler-Kabel zur Überwachung der Temperatur eines gewählten Erfassungsbereichs anschließen. Thermistor-Kabel (optional) Sense Spannungsmesspunkte Lite (V-Check Points) Die Spannungsmesspunkte werden verwendet, um die aktuelle Systemspannung zu messen. Ein Multimeter (nicht enthalten) wird für die Spannungsmessung benötigt. Um die Spannung zu messen, halten Sie die Messleitungen auf GND (Montageloch für Schraube) und einen V-Messpunkt. -
Seite 106: Jci1: Gehäusekontaktanschluss
JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden Normal Löse den (Standardwert) Gehäuseeingriff aus Gehäusekontakt-Detektor verwenden 1. Schließen Sie den JCI1 -Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. 2. Schließen Sie die Gehäuseabdeckung. 3. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration. 4. -
Seite 107: Jbat1: Clear Cmos Steckbrücke (Reset Bios)
⚠ Wichtig Beim Start des Systems verwenden Sie den Multi-BIOS-Schalter nicht. ∙ Sie können auch MSI Center oder Flash BIOS Taste verwenden, um das BIOS zu ∙ flashen. Weitere Informationen finden Sie im Abschnitt Aufrufen des BIOS-Setups. Übersicht der Komponenten... -
Seite 108: Jrgb1: Rgb Led Anschluss
R/B) mit der maximalen Leistung von 3 A (12 V) Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie ∙ die RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. ∙ Übersicht der Komponenten... -
Seite 109: Jrainbow1~2: Adressierbarer Rgb-Led-Streifen Anschlüsse
3 A (5 V). Bei einer Helligkeit von 20 Prozent unterstützt dieser Anschluss bis zu 200 LEDs. Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie ∙ die RGB-LED-Streifen ein- und ausbauen. ∙ Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. Übersicht der Komponenten... -
Seite 110: Jcorsair1: Corsair Anschluss
Mit dem JCORSAIR1 Anschluss können Sie CORSAIR einzeln adressierbare Lighting PRO RGB LED Strips (5 V) oder CORSAIR RGB LED Lüfter mit dem CORSAIR-Lüfter- Hub verbinden. Nach ordnungsgemäßem Anschluss können Sie die MSI-Software zur Steuerung der CORSAIR RGB LED-Streifen und Lüfter verwenden. -
Seite 111: Onboard Leds
Onboard LEDs EZ DEBUG LED Diese LEDs zeigen den Debug-Status des Motherboards an. CPU - CPU wird nicht erkannt oder ist fehlerhaft. DRAM - DRAM wird nicht erkannt oder ist fehlerhaft. VGA - GPU wird nicht erkannt oder ist fehlerhaft BOOT - Boot-Gerät wird nicht erkannt oder ist fehlerhaft. -
Seite 112: Debug-Code-Led-Tabelle
Debug-Code-LED-Tabelle SEC-Fortschritt-Codes Computerstart. Reset Typ-Erkennung (Soft/Hard-Reset) AP-Initialisierung vor dem Mikrocode-Ladevorgang AP-Initialisierung vor dem Mikrocode-Ladevorgang PCH-Initialisierung vor dem Mikrocode- Ladevorgang Mikrocode-Ladevorgang Nach der Mikrocode-Ladung initialisiert die AP AP-Initialisierung nach dem Mikrocode- Ladevorgang PCH-Initialisierung nach dem Mikrocode- Ladevorgang Cache-Initialisierung SEC-Fehler-Codes 0C - 0D Reserviert für zukünftige AMI SEC Fehler-Codes Der Microcode wurde nicht gefunden Der Microcode wurde nicht geladen PEI-Fortschritt-Codes... - Seite 113 CPU Post-Memory-Initialisierung. Application Processor (AP) Initialisierung CPU Post-Memory-Initialisierung. Boot Strap Prozessorauswahl (BSP) CPU Post-Memory-Initialisierung. System Management Mode (SMM) Initialisierung Post-Memory System-Agent-Initialisierung wird gestartet 38 - 3A Post-Speicher-System-Agent Initialisierung (System Agent spezifisch) Pre-Memory PCH-Initialisierung wird gestartet 3C - 3E Post-Memory PCH-Initialisierung wird gestartet DXE IPL wird gestartet PEI-Fehler-Codes Die Speicher-Initialisierung ist fehlgeschlagen.
- Seite 114 64 - 67 CPU DXE-Initialisierung (CPU modulspezifisch) PCI Host Bridge Initialisierung System Agent DXE Initialisierung wird gestartet System Agent DXE SMM Initialisierung wird gestartet 6B - 6F System Agent DXE Initialisierung (modulspezifischer System Agent) PCH DXE Initialisierung wird gestartet PCH DXE SMM Initialisierung wird gestartet PCH-Geräte Initialisierung 73 - 77 PCH DXE Initialisierung (PCH modulspezifisch)
- Seite 115 SCSI-Rücksetzung SCSI-Erkennung SCSI-Aktivierung Bereite Kennwortüberprüfung vor Beginn der Einstellung Warten auf Eingabe Bereit für Boot-Event Legacy Boot Event Beendet das Boot-Services-Event Laufzeit stellt virtuelle MAP Start-Adresse ein Laufzeit stellt virtuelle MAP End-Adresse ein Legacy Option ROM Initialisierung System-Rücksetzung USB Hot-Plug PCI-Bus Hot-Plug NVRAM aufräumen Setzt die Konfiguration zurück (setzt die NVRAM-Einstellungen zurück)
-
Seite 116: S3-Wiederaufnahme-Fortschritt-Codes
S3-Wiederaufnahme-Fortschritt-Codes S3-Wiederaufnehmen wird gestartet (S3-Wiederaufnehmen-PPI wird von DXE IPL aufgerufen) Führt das S3-Boot-Skript aus Veröffentlicht Video neu OS S3 Ruhezustand E4 - E7 Reserviert für zukünftige AMI-Fortschrittscodes S3 Wiederaufnahme Fehler-Codes Das S3-Wiederaufnehmen ist fehlgeschlagen Das S3-Wiederaufnehmen PPI wurde nicht gefunden Boot-Skript-Fehler bei der S3-Wiederaufnehmen S3 OS Ruhezustand-Fehler EC - EF... -
Seite 117: Acpi Status-Codes
ACPI Status-Codes Nach dem Start erscheinen die folgende Codes und versetzen das Betriebssystem in den ACPI-Modus. Das System geht in den Ruhezustand S1 Das System geht in den Ruhezustand S2 Das System geht in den Ruhezustand S3 Das System geht in den Ruhezustand S4 Das System geht in den Ruhezustand S5 Das System beendet den Ruhezustand S1 Das System beendet den Ruhezustand S2... -
Seite 118: Installation Von Os, Treibern & Msi Center
Installation von OS, Treibern & MSI Center Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie. Installation von Windows 10/ Windows 11 1. Schalten Sie den Computer ein. 2. Legen Sie die Windows 10/ Windows 11-Installations-Disk oder das USB- Flashlaufwerk in das optisches Laufwerk. -
Seite 119: Msi Center
MSI Center MSI Center ist eine Anwendung, mit der Sie die Spieleinstellungen einfach optimieren und die Software zur Erstellung von Inhalten einstellen können. Außerdem können Sie LED-Lichteffekte in PCs und anderen MSI-Produkten steuern und synchronisieren. Mit MSI Center können Sie ideale Modi einstellen, die Systemleistung überwachen und die Lüftergeschwindigkeit anpassen. -
Seite 120: Uefi Bios
UEFI BIOS Das MSI UEFI-BIOS ist mit der UEFI-Architektur (Unified Extensible Firmware Interface) kompatibel. Das UEFI-BIOS hat viele neue Funktionen und besitzt Vorteile, die das traditionelle BIOS nicht bieten kann. Es wird zukünftige PCs und Geräte, die der UEFI-Firmware-Architektur entsprechen, vollständig unterstützen. Das MSI UEFI-BIOS verwendet UEFI als Standard-Startmodus, um die Funktionen des neuen Chipsatzes voll auszunutzen. -
Seite 121: Bios Setup
* Beim Drücken der F10 Taste wird das Fenster zum Speichern der Einstellungen angezeigt. Wählen Sie Yes, um die Wahl zu bestätigen, oder No, um die derzeitige Einstellung beizubehalten. BIOS-Benutzerhandbuch Wenn Sie weitere Anweisungen zur BIOS-Einrichtung wünschen, lesen Sie bitte http://download.msi.com/manual/mb/Intel600BIOSde.pdf oder scannen Sie den QR-Code. UEFI BIOS... -
Seite 122: Reset Des Bios
Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter. und speichern Sie die BIOS-Datei auf USB-Flash- Laufwerk. BIOS-Aktualisierungsschritte: 1. Wechseln Sie mit dem Multi-BIOS-Switch zum Ziel-BIOS-ROM. Überspringen Sie diesen Schritt, wenn Ihr Motherboard diesen Schalter nicht hat. - Seite 123 1. Laden Sie bitte die neueste BIOS Version, die das Modell des Motherboards entspricht, von der offiziellen MSI® Website. 2. Benennen die BIOS-Datei im MSI.ROM um und speichern Sie die Datei im Root- Verzeichnis des USB 2.0-Speichermedien. 3. Verbinden Sie die Stromversorgung an dem CPU_PWR1 und ATX_PWR1-Stecker.
- Seite 124 NOTE UEFI BIOS...
- Seite 182 NOTE UEFI BIOS...
- Seite 454 MSI will comply with the product take estos residuos. back requirements at the end of life of MSI-branded NEDERLANDS products that are sold into the EU.
