MSI MEG Z690 UNIFY-X Benutzerhandbuch Seite 91

Installation eines M2_3 Steckplatzes

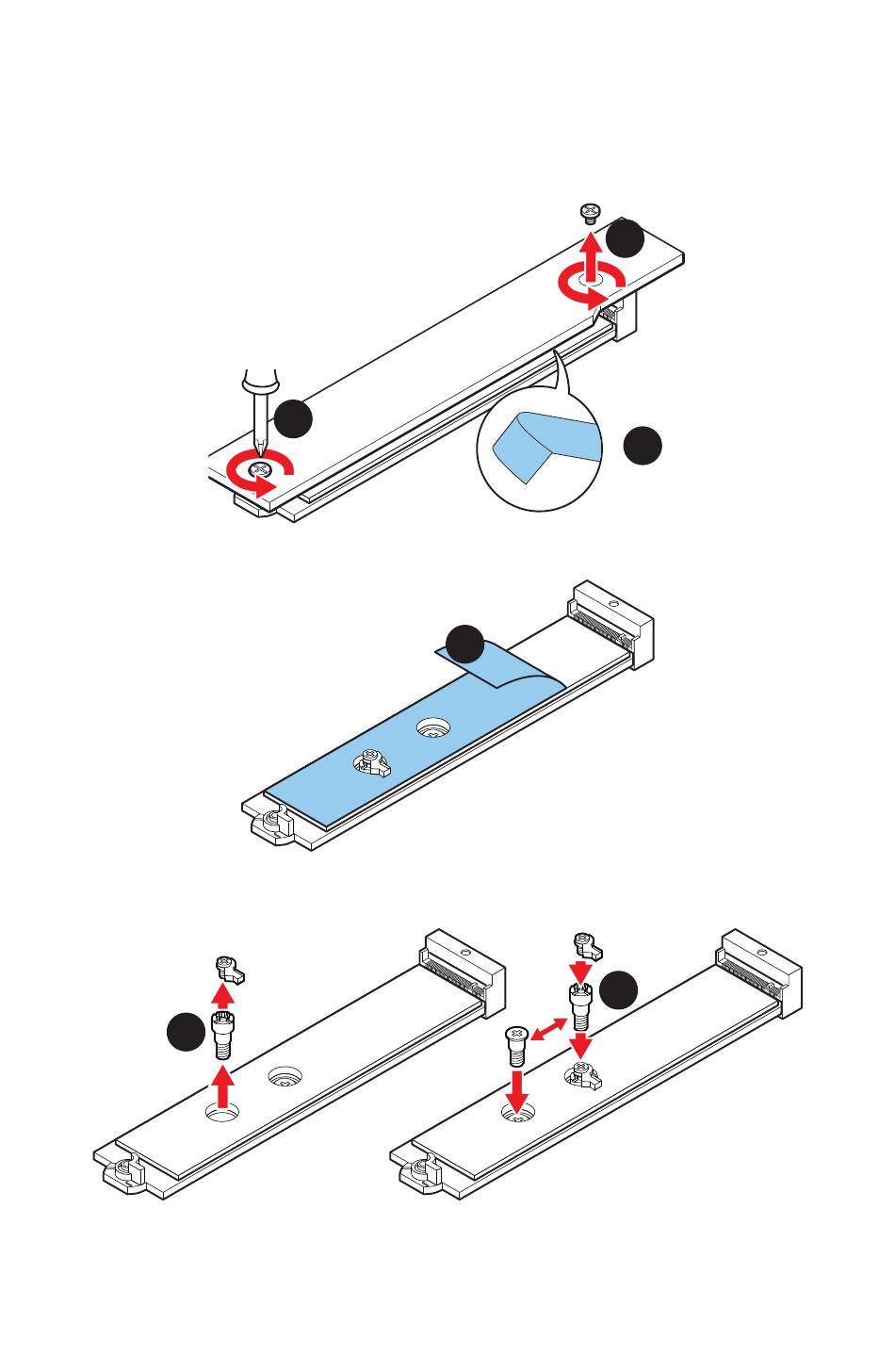

1. Lösen Sie die Schraube des M.2-SHIELD FROZR-Kühlkörpers.
2. Entfernen den M.2-SHIELD FROZR und entfernen Sie die Schutzfolie von den
Wärmeleitpads.
3. Entfernen Sie die Schutzfolie von den M.2 Wärmeleitpadsthe des M.2 Kühlkörpers.
4. Entfernen oder tauschen Sie die Schrauben entsprechend Ihrer M.2-SSD-Länge
aus. Überspringen Sie diesen Schritt, wenn Sie eine 2280 SSD installieren.
4
5. Stecken Sie eine M.2 SSD im 30-Grad-Winkel in den M.2-Steckplatz.
6. Drehen Sie den EZ M.2 Clip, um die M.2 SSD zu befestigen.
1
22110 SSD
1
3
4
