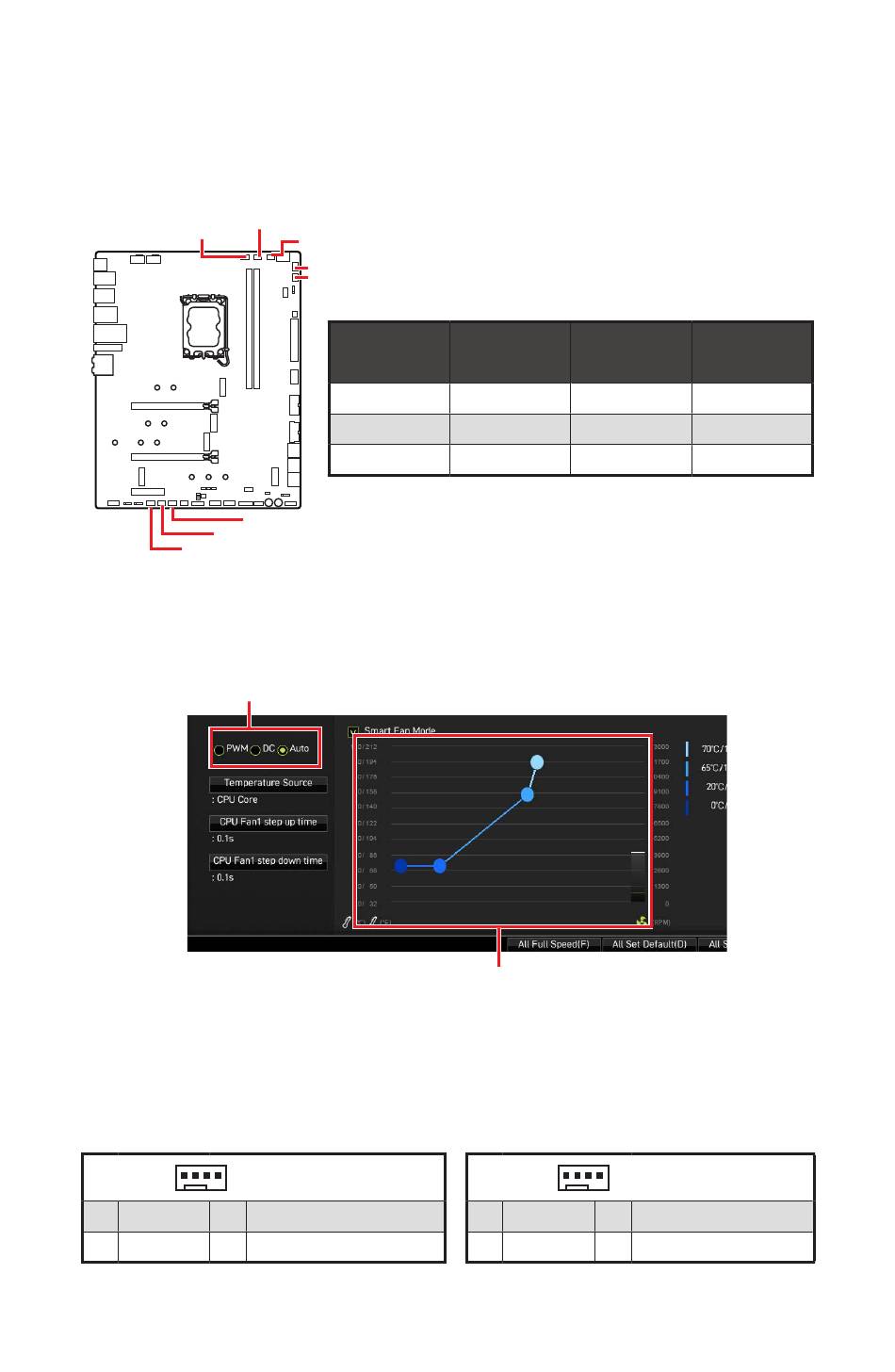

CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: 风扇接口
风扇接口可分为 PWM (脉冲宽度调制) 模式和 DC 模式。 PWM 模式风扇接口使用速率控
制信号提供恒定的 12V 输出和调节风扇速率。 DC 模式风扇接口通过改变电压控制风扇速
率。 自动模式风扇接口可以自动检测 PWM 模式和 DC 模式。 但是， 您可以按照以下说明手
动将风扇接口调整为 PWM 模式或 DC 模式。
PUMP_FAN1
CPU_FAN1
SYS_FAN4
SYS_FAN3
SYS_FAN2
切换风扇模式和调整风扇速率
您可以在 PWM 模式和 DC 模式之间切换， 并 在 BIOS > HARDWARE MONITOR 中调整风
扇速率。
选择 PWM 模式或 DC 模式
⚠
注意
确认在切换 PWM/ DC 模式后， 风扇工作正常。
风扇接口针脚定义
1
PWM 模式针脚定义
1 Ground 2
3 Sense 4
SYS_FAN1
SYS_FAN6
SYS_FAN5
接口
CPU_FAN1
PUMP_FAN1
SYS_FAN1~6
提供风扇速率渐变梯度点， 允许您以 CPU 的温度来调节风扇速率。
+12V
Speed Control Signal
默认风扇
最大电流
模式
自动模式 2A
PWM 模式 3A
DC 模式 2A
1
DC 模式针脚定义
1 Ground 2
3 Sense 4
最大功率
24W
36W
24W
Voltage Control
NC
37
组件概述
