PCI_E1~3 : Slots d'extension PCIe

⚠
Important
∙ Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme la
barre de support MSI pour supporter son poids et pour éviter la déformation du slot.
∙ Si vous choisissez d'installer une seule carte d'extension PCIe x16, nous vous
recommandons d'utiliser le slot PCI_E1 pour profiter de performances optimales.
Veillez à toujours mettre l'ordinateur hors tension et à débrancher le cordon
∙
d'alimentation avant d'installer les cartes d'extension. Référez-vous à la
documentation des cartes pour vérifier si un composant ou un logiciel doit être
modifié.
Installation des cartes graphiques SLI
Pour savoir quel type d'alimentation est recommandé pour une configuration
SLI, veuillez vous référer au guide d'utilisation de votre carte graphique, afin de
parfaitement répondre à la demande du système.
Pour installer les cartes graphiques en SLI :
1. Éteignez votre ordinateur et déconnectez le cordon d'alimentation. Installez deux
cartes graphiques dans les slots PCI_E1 et PCI_E3.
2. Connectez les deux cartes graphiques avec un pont SLI.

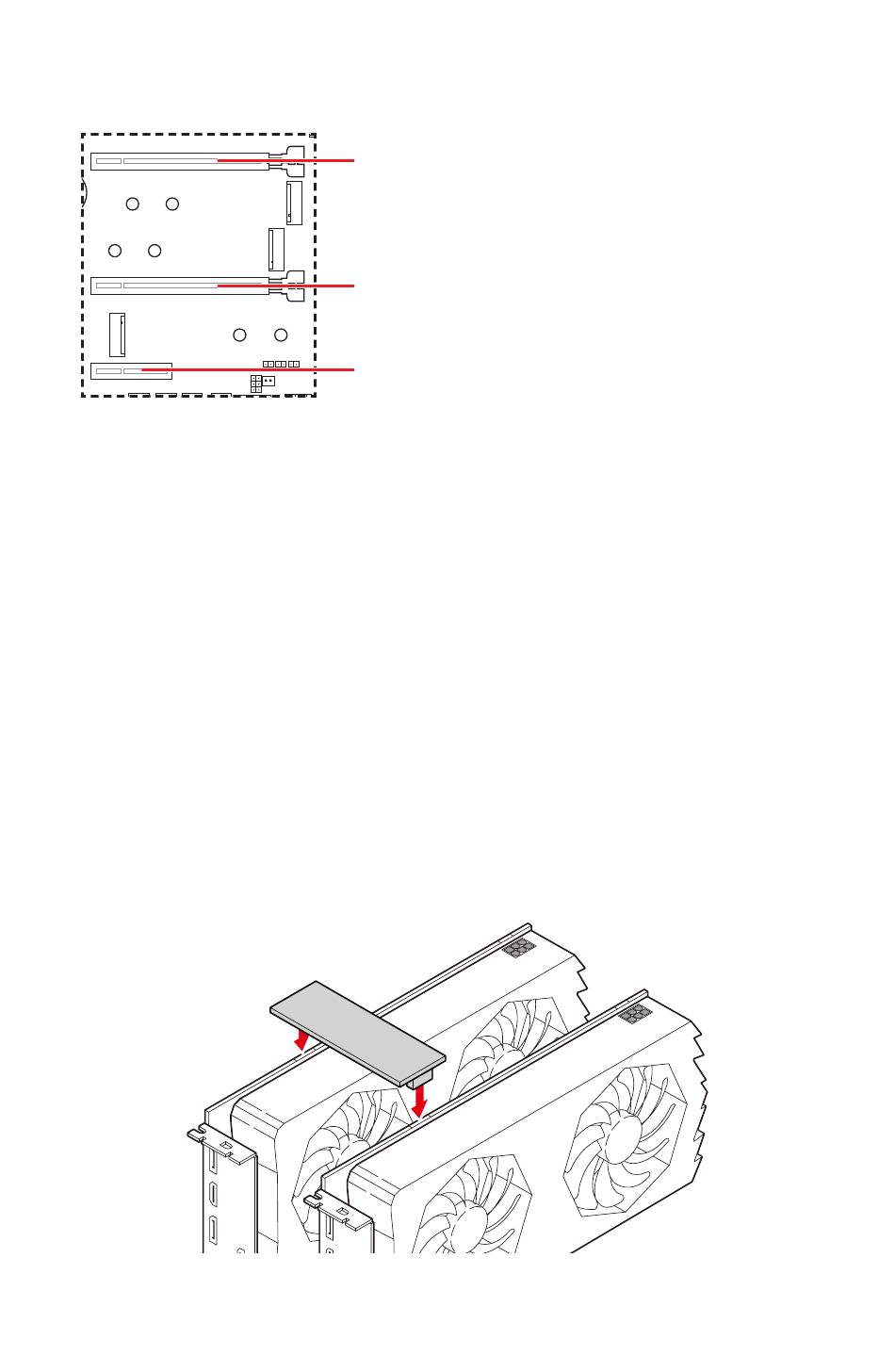

PCI_E1 : PCIe 5.0 x16 (depuis CPU)
PCI_E2 : PCIe 5.0 x8 (depuis CPU)
PCI_E3 : PCIe 3.0 x4 (depuis chipset Z690)
