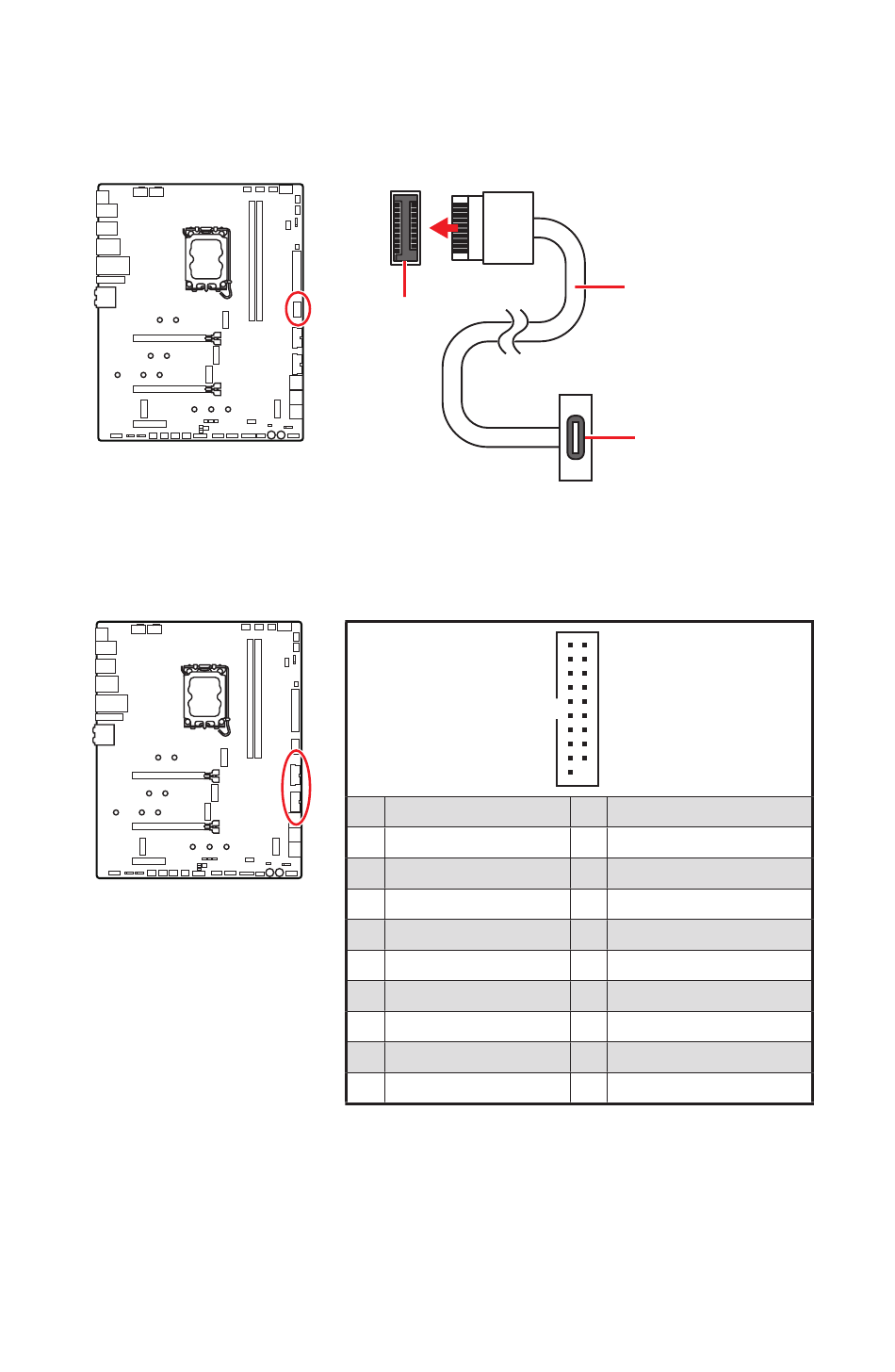

JUSB5: USB 3.2 Gen 2x2 Type-C 接口
此接口允许您在前置面板上来连接 USB 3.2 Gen 2x2 Type-C 接口。 该接口具有防呆设计。
当您连接电缆时， 请务必将其与相应的方向 连接。
JUSB3~4: USB 3.2 Gen 1 接口
这些接口允许您在前置面板上来连接 USB 3.2 Gen 1 5Gbps 端口。
⚠
注意
请注意， 电源和接地针脚必须正确连接以避免可能的损坏。
JUSB5
1 Power
2 USB3_RX_DN
3 USB3_RX_DP
4 Ground
5 USB3_TX_C_DN
6 USB3_TX_C_DP
7 Ground
8 USB2.0-
9 USB2.0+
10 Ground
USB Type-C 电缆
前置面板上的 USB
Type-C 端口
10 11
1 20
11 USB2.0+
12 USB2.0-
13 Ground
14 USB3_TX_C_DP
15 USB3_TX_C_DN
16 Ground
17 USB3_RX_DP
18 USB3_RX_DN
19 Power
20 No Pin
35
组件概述
