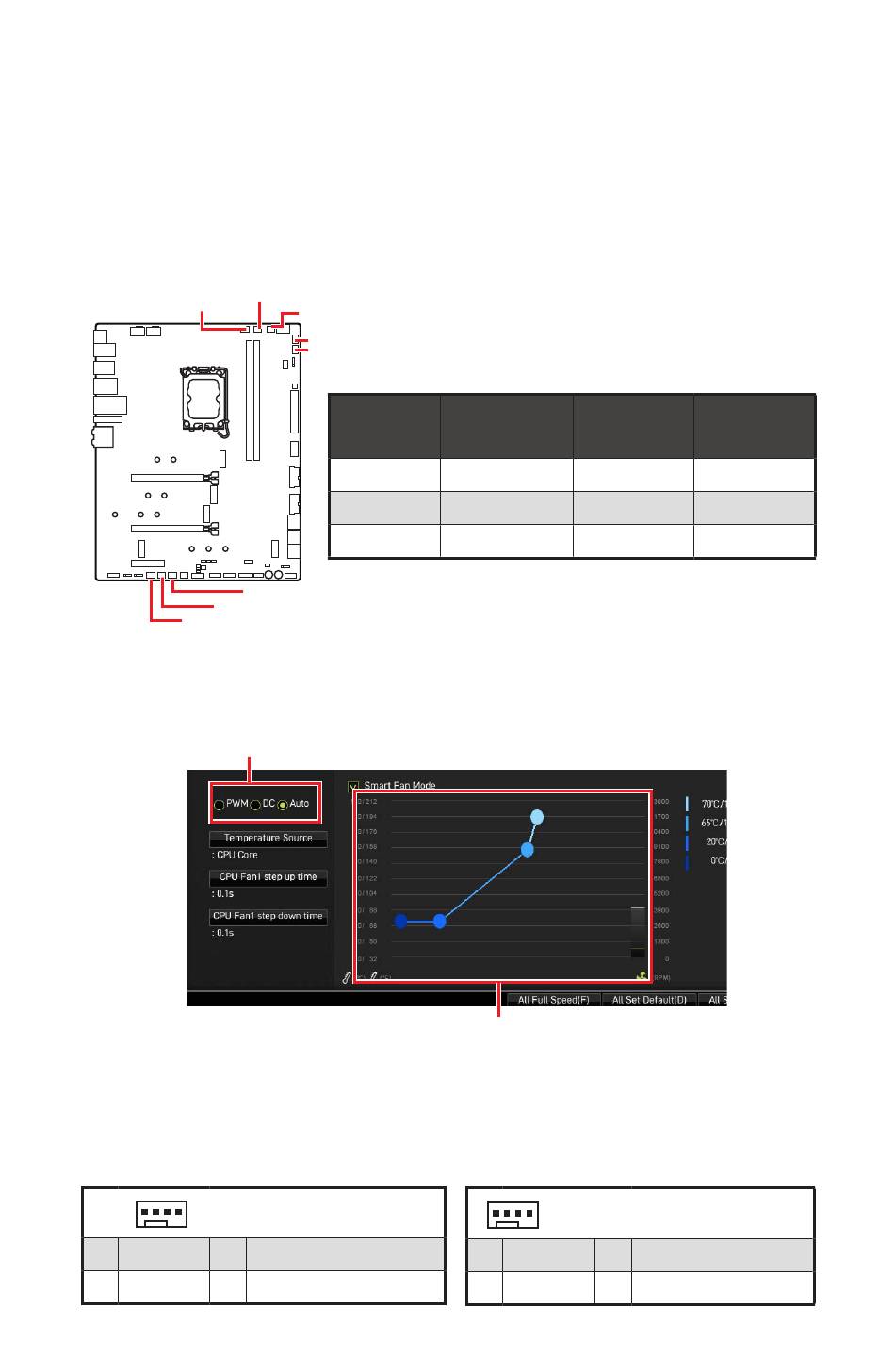

CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Stromanschlüsse
für Lüfter
Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus
oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die
Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit
per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse
die Lüftergeschwindigkeit durch Ändern der Spannung. Der Auto-Modus der
Lüfteranschlüsse kann den PWM- und DC-Modus automatisch erfassen. Folgen Sie
den folgenden Anweisungen, um den PWM- oder DC-Modus manuell auszuwählen.
CPU_FAN1
SYS_FAN2
Umschalten des Lüfter-Modus und Anpassung der Lüfterdrehzahl
Sie können unter BIOS > HARDWARE MONITOR zwischen dem PWM- und DC-Modus
umschalten und die Lüfterdrehzahl ändern.
Wählen Sie den PWM- oder DC-Modus aus
⚠
Wichtig
Überprüfen Sie die ordnungsgemäße Funktion der Lüfter nach dem Umschalten des
PWM-/ DC-Modus.
Pin-Belegung der Lüfteranschlüsse
1
Pin-Belegung des PWM-Modus
1
Ground
3
Sense
38
Übersicht der Komponenten
PUMP_FAN1
SYS_FAN1
SYS_FAN6
SYS_FAN5
Anschluss
CPU_FAN1
PUMP_FAN1
SYS_FAN1~6
SYS_FAN4
SYS_FAN3
Die Gradientenpunkte des Lüfterverlaufs erlauben die
Anpasssung der Lüfterdrehzahl in Abhängigkeit von der CPU-
Temperatur.
2
+12V
4
Speed Control Signal
Standard-
Max. Strom
lüftermodus
Auto Modus
PWM Modus
DC Modus
1
Pin-Belegung des DC-Modus
1
Ground
2
3
Sense
4
Max.
Leistung
2A
24W
3A
36W
2A
24W
Voltage Control
NC
