M2_1~5: M.2 Steckplätze (Key M)
Installation eines M2_1, M2_2 Steckplatzes

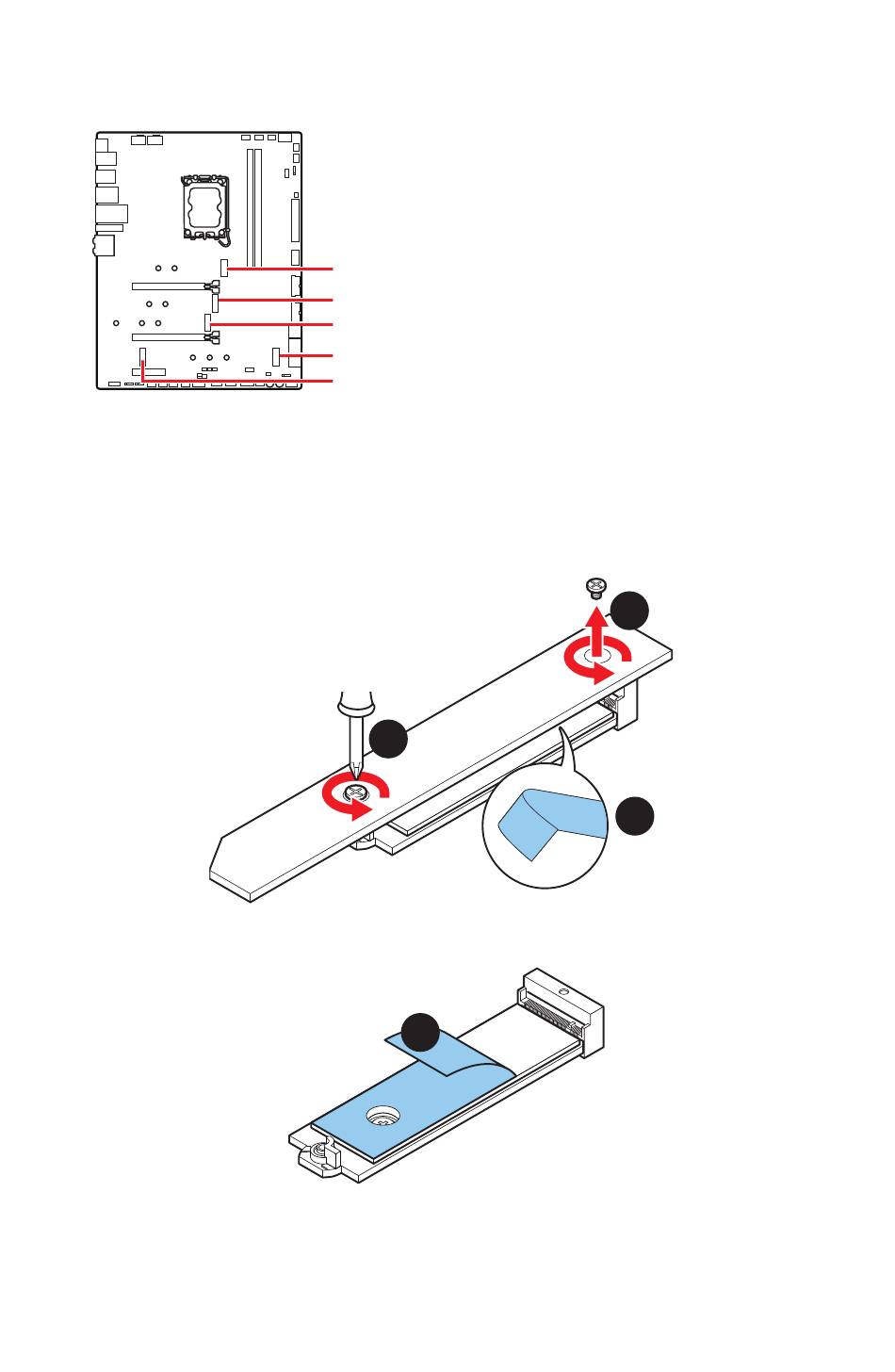

1. Lösen Sie die Schraube des M.2-SHIELD FROZR-Kühlkörpers.
2. Entfernen den M.2-SHIELD FROZR und entfernen Sie die Schutzfolie von den
Wärmeleitpads.
3. Entfernen Sie die Schutzfolie von den M.2 Wärmeleitpadsthe des M.2 Kühlkörpers.
⚠
Wichtig
∙ Intel® RST unterstützt nur PCIe M.2 SSD mit
UEFI ROM.
Intel® Optane™ Memory ist nur für M2_2~5
∙
Steckplätze.
M2_1
M2_2
M2_3
M2_5
M2_4
1
3
1
2
