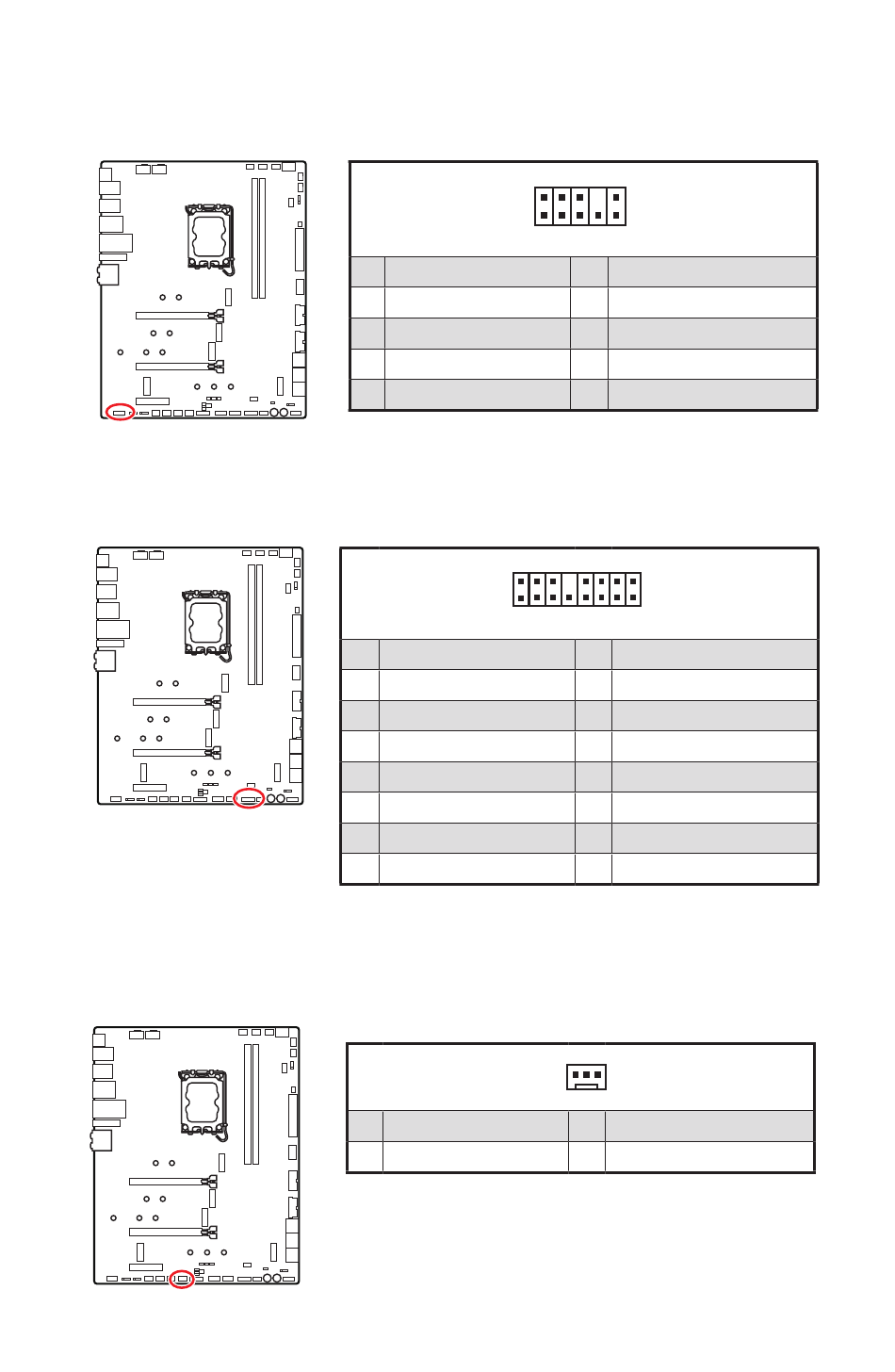

JAUD1: 전면 오디오 커넥터
이 커넥터를 사용하여 전면 패널의 오디오 잭을 연결할 수 있습니다.
JTBT1: 썬더볼트 추가 카드 커넥터
이 커넥터를 사용하여 선택에 따라 추가 썬더볼트 I/O 카드와 연결할 수 있습니다 .
W_FLOW1: 워터플로우 미터 커넥터
이 커넥터를 통해 워터플로우 미터를 연결하여 액체 쿨링 시스템의 유량을 모니터링할 수
있습니다.
34
구성품 개요
1 MIC L
3 MIC R
5 Head Phone R
7 SENSE_SEND
9 Head Phone L
2
1
1 TBT_FORCE_PWR
3 TBT_CIO_PLUG_EVENT#
5 SLP_S3#_TBT
7 SLP_S5#_TBT
9 Ground
11 DG_PEWAKE#
13 TBT_RTD3_PWR_EN
15 TBT_CARD_DET_R#
1 Ground
2 WFLOW PWR
2 10
1 9
2 Ground
4 NC
6 MIC Detection
8 No Pin
10 Head Phone Detection
16
15
2 TBT_S0IX_ENTRY_REQ
4 TBT_S0IX_ENTRY_ACK
6 TBT_PSON_OVERRIDE_N
8 No Pin
10 SMBCLK_VSB
12 SMBDATA_VSB
14 Ground
16 PD_IRQ#
1
3 WFLOW IN
