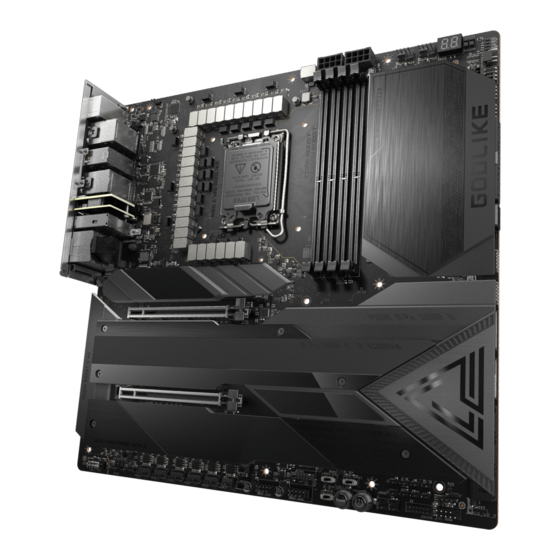

MSI MEG Z790 GODLIKE Benutzerhandbuch
Verwandte Anleitungen für MSI MEG Z790 GODLIKE
Inhaltszusammenfassung für MSI MEG Z790 GODLIKE
- Seite 1 MEG Z790 GODLIKE Motherboard User Guide Benutzerhandbuch Manuel d’utilisation Руководство пользователя 取扱説明書 사용 명서 使用手冊 使用手册...
- Seite 2 English Deutsch Français Русский 日本語 한국어 繁體中文 简体中文...
- Seite 78 Inhalt Schnellstart .......................3 Spezifikationen ....................15 Besondere Funktionen ..................21 Lieferumfang ....................22 Anschlüsse auf der Rückseite .................23 LAN Port LED Zustandstabelle ................25 Audiobuchsen ....................... 25 Antennen installieren ................... 27 Anschließen Thunderbolt-Geräten über Verkettung (optional) ......28 Übersicht der Komponenten ................29 CPU Sockel ......................30 DIMM Steckplätze ....................
- Seite 79 LED_SW1: EZ LED Steuerung ................63 Debug-Code-LED ....................64 Boot-Phasen ......................64 Debug-Code-LED-Tabelle ..................64 Installation von OS, Treibern & MSI Center ............71 UEFI BIOS ......................73 BIOS Setup ......................74 Reset des BIOS ..................... 75 Aktualisierung des BIOS ..................75...
-
Seite 80: Schnellstart
Schnellstart Danke, dass Sie das MSI® Motherboard gewählt haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur Installation Ihres Computers. Manche Installationen bieten auch die Videodemonstrationen. Klicken Sie auf die URL, um diese Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen. -
Seite 81: Sicherheitshinweis
Sicherheitshinweis ∙ Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. ∙ Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht. - Seite 82 Hinweise zum Gehäuseabstandshalter Um eine Beschädigung des Motherboards zu vermeiden, sind unnötige Abstandshalter zwischen den Motherboard-Schaltkreisen und dem Computergehäuse verboten. Die Schilder „Case Standoff Keep Out Zone (Gehäuseabstandszone freihalten )“ auf der Rückseite des Motherboards (wie unten gezeigt) dienen als entsprechender Hinweis für den Anwender.
-
Seite 83: Installation Des Prozessors
Installation des Prozessors ⚽ ∙ https://youtu.be/KMf9oIDsGes... - Seite 84 Installation des DDR5-Speichers ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
-
Seite 85: Anschließen Der Frontpanel-Stiftleiste
Anschließen der Frontpanel-Stiftleiste ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +... -
Seite 86: Installation Des Motherboards
Installation des Motherboards ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Drehmoment 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in... - Seite 87 Stromanschlüsse anschliessen ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 PD_PWR1 CPU_PWR1~2...
-
Seite 88: Installation Der Sata-Laufwerke
Installation der SATA-Laufwerke ⚽ ∙ http://youtu.be/RZsMpqxythc... -
Seite 89: Einbau Der Grafikkarte
Einbau der Grafikkarte ⚽ ∙ http://youtu.be/mG0GZpr9w_A... -
Seite 90: Peripheriegeräte
Peripheriegeräte... -
Seite 91: Einschalten
Einschalten... -
Seite 92: Spezifikationen
Spezifikationen ∙ Unterstützt Intel® Core™ der 12./13. Generation Prozessoren, Pentium® Gold und Celeron® Prozessoren ∙ Prozessor Sockel LGA1700 * Bitte besuchen Sie www.msi.com, um den neuesten Support-Status zu erhalten, wenn neue Prozessoren veröffentlicht werden. Chipsatz Intel® Z790 Chipsatz ∙ 4x DDR5 Speicherplätze, aufrüstbar bis 128 GB* ∙... - Seite 93 Fortsetzung der vorherigen Spalte Intel® JHL8540 Thunderbolt™ 4 Controller ∙ 2x Thunderbolt™ 4 USB-C Anschlüsse mit DisplayPort Alt Modus/ USB4 20Gbps/ Power Delivery bis zu 15W auf der Rückseite • Unterstützt Übertragungsraten von bis zu 40 Gbit/s mit Thunderbolt-Geräten • Unterstützt Übertragungsraten von bis zu 20 Gbit/s mit USB4-Geräten •...
- Seite 94 Fortsetzung der vorherigen Spalte ∙ 7x M.2 Steckplätze (Key M) • M2_1 Steckplatz (von CPU) • Unterstützt bis zu PCIe 4.0 x4 • Unterstützt 2260/ 2280/ 22110 Speichergeräte • M2_2 & M2_3 Steckplätze (vom Z790 Chipsatz) • M2_2 unterstützt bis zu PCIe 4.0 x4 •...
- Seite 95 Fortsetzung der vorherigen Spalte ∙ Intel® Wi-Fi 6E ∙ Das Wireless-Modul ist im M.2 (Key-E) Steckplatz vorinstalliert ∙ Unterstützt MU-MIMO TX/RX, 2.4GHz/ 5GHz/ 6GHz* (160MHz) mit Datenraten bis zu 2,4Gbit/s Wi-Fi & Bluetooth® ∙ Unterstützt 802.11 a/ b/ g/ n/ ac/ ax ∙...
- Seite 96 Fortsetzung der vorherigen Spalte ∙ 1x Power-Taste ∙ 1x Reset-Taste ∙ 1x Clear CMOS Taste an der rückseitigen Anschlussleiste Tasten ∙ 1x Flash BIOS Taste an der rückseitigen Anschlussleiste ∙ 1x Smart Taste an der rückseitigen Anschlussleiste ∙ 1x Clear CMOS Steckbrücke ∙...
- Seite 97 ∙ UEFI AMI BIOS ∙ ACPI 6.4, SMBIOS 3.5 ∙ Mehrsprachenunterstützung ∙ Treiber ∙ MSI Center ∙ Intel® Extreme Tuning Utility Software ∙ MSI APP Player (BlueStacks) ∙ CPU-Z MSI GAMING ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition...
-
Seite 98: Besondere Funktionen
• Super Charger • Schraubenloses M.2 Shield Frozr • Gerätebeschleunigung • EZ M.2 Clip • Smart Image Finder • M-Vision Dashboard • MSI Companion • EZ DEBUG LED • Systemdiagnose • EZ LED Steuerung Thermische Eigenschaften • Smart Taste • Design aus Aluminium •... -
Seite 99: Lieferumfang
Lieferumfang Überprüfen Sie den Packungsinhalt des Mainboards. Die Packung sollte enthalten: Platine • 1x Motherboard Dokumentation • 1x Schnellinstallationsanleitung • 1x Zulassungshinweise der Europäischen Union Anwendung • 1x USB-Laufwerk mit Treibern und Dienstprogrammen Kabel • 3x SATA 6Gb/s Kabel • 1x JRGB Verlängerungskabel (1 zu 2) •... -
Seite 100: Anschlüsse Auf Der Rückseite
Anschlüsse auf der Rückseite Artikel Beschreibung Clear CMOS Taste - Schalten Sie den Computer aus. Halten Sie die Taste “Clear CMOS” für 5-10 Sekunden gedrückt, um das BIOS auf die Standardwerte zurückzusetzen. 2,5 Gbit/s LAN-Anschluss USB 3.2 Gen 2 (10Gbit/s) Typ-A Anschluss (vom Z790 Chipsatz) ∙... - Seite 101 Artikel Beschreibung Smart-Taste - Wir bieten 4 Funktionen für die Smart-Taste zu erreichen. Einzelheiten zur Auswahl der Smart-Taste-Funktion finden Sie im BIOS- Handbuch. ∙ Reset (Standard) - Drücken Sie die Smart-Taste, um das System zurückzusetzen. ∙ Mystic Light Ein/ Aus - Drücken Sie die Smart-Taste, um alle integrierten LEDs ein- und auszuschalten.
-
Seite 102: Lan Port Led Zustandstabelle
LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung 2.5Gb LAN 10Gb LAN Zustand Anschlüsse Anschlüsse Keine Verbindung 10 Mbit/s － (Aus) Gelb (Für Verbindung 2.5Gb LAN) 100 Mbit/s/ 100 Mbit/s/ Grün 1 Gbit/s/ 1 Gbit/s Grün 2.5 Gbit/s (Für10Gb Verbindung LAN) - Seite 103 Audiobuchsen für 4 Kanal Anlage AUDIO INPUT Rear Front Audiobuchsen für 5.1 Kanal Anlage AUDIO INPUT Rear Front Center/ Subwoofer Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer...
-
Seite 104: Antennen Installieren
Antennen installieren 1. Verbinden Sie Antenne mit dem Antennenfuß. 2. Schrauben Sie, wie gezeigt, die Antennen fest an die Wi-Fi Antennenanschlüsse. 3. Positionieren Sie die Antennen so hoch wie möglich. -
Seite 105: Anschließen Thunderbolt-Geräten Über Verkettung (Optional)
Anschließen Thunderbolt-Geräten über Verkettung (optional) Die Verkettung (Daisy-Chain) ist eine Methode zum Verbinden mehrerer Geräte an einem PC mit nur einem Ausgangsanschluss. Mit Daisy-Chain können Sie höchstens mehrere Thunderbolt-Geräte an einen einzelnen Thunderbolt-Anschluss an der hinteren E/ A-Abdeckung anschließen. Sie können auch 2 Monitore verketten, indem Sie die Grafikkarte an den Mini DisplayPort-Eingangsanschluss auf der Rückseite des E / A-Anschlusses anschließen. -
Seite 106: Übersicht Der Komponenten
Übersicht der Komponenten JARGB_V2_3 SYS_FAN1 SYS_FAN2 SYS_FAN3 ATX_PWR1 PD_PWR1 M2_7 JUSB6 M2_1 M2_6 JUSB5 PCI_E1 JUSB4 M2_2 M2_3 JUSB3 M2_5 PCI_E2 SATA▼5▲6 SATA▼7▲8 M2_4 SATA▼A1▲A2 JPWRLED1 JFP2 JARGB_V2_2 JSLOW1... -
Seite 107: Cpu Sockel
Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren. -
Seite 108: Dimm Steckplätze
Es wird empfohlen, ein effizienteres Speicherkühlsystem bei einer Vollbestückung des DIMMs oder beim Übertakten zu verwenden. Die Stabilität und Kompatibilität beim Übertakten der installierten Speichermodule ∙ sind abhängig von der installierten CPU und den installierten Geräten. Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: ∙ www.msi.com. -
Seite 109: Pci_E1~2: Pcie Erweiterungssteckplätze
PCI_E1~2: PCIe Erweiterungssteckplätze PCI_E1: PCIe 5.0 x16 (von CPU) PCI_E2: PCIe 5.0 x8 (von CPU) ⚠ Wichtig ∙ Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine Verformung des Steckplatzes vermeidet. Für die Installation einer einzelnen PCIe x16 Erweiterungskarte mit optimaler ∙... -
Seite 110: M2_1~7: M.2 Steckplätze (Key M)
M2_1~7: M.2 Steckplätze (Key M) Sehen Sie sich das Video an, um zu erfahren, wie Sie eine M.2-SSD mit M2_6 schraubenlosem M.2 Shield Frozr- M2_7 Kühlkörper installieren. ⚽ M2_1 M2_2 M2_3 M2_5 ∙ https://youtu.be/J88vcXeLido M2_4 ⚠ Wichtig ∙ Intel® RST unterstützt nur PCIe M.2 SSD mit UEFI ROM. Wenn Ihre M.2-SSD mit einem eigenen Kühlkörper ausgestattet ist, entfernen ∙... - Seite 111 2. Heben Sie das Ende des schraublosen M.2 Shield Frozr-Kühlkörpers leicht an und bewegen Sie ihn nach vorne, um den Kühlkörper zu deinstallieren. 3. Entfernen Sie die Schutzfolie einschließlich des Gummiwürfels von den M.2 Wärmeleitpadsthe des M.2 Kühlkörpers. 4. Entfernen oder tauschen Sie die Schrauben entsprechend Ihrer M.2-SSD-Länge aus.
- Seite 112 5. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 6. Drehen Sie den EZ M.2 Clip, um die M.2 SSD zu befestigen. 30º 30º 30º 30º 2280 SSD 2260 SSD 22110 SSD 7. Entfernen Sie die Schutzfolie von den Wärmeleitpads unter dem schraublosen M.2 Shield Frozr-Kühlkörper.
- Seite 113 Installieren des M.2-Moduls im M2_2- oder M2_3-Steckplatz 1. Lösen Sie die Schraube des M.2-SHIELD FROZR-Kühlkörpers. 2. Heben Sie den M.2 Shield Frozr-Kühlkörper an und entfernen Sie ihn. 3. Entfernen Sie die Schutzfolie von den M.2 Wärmeleitpadsthe des M.2 Kühlkörpers. 4. Wenn Sie 2260 SSD installieren, entfernen Sie die Schraube von der M.2-Platte und installieren Sie dann das mitgelieferte EZ M.2-Clip-Kit auf der M.2-Platte.
- Seite 114 5. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 6. Drehen Sie den EZ M.2 Clip, um die M.2 SSD zu befestigen. 30º 30º 30º 30º 2260 SSD 2280 SSD 7. Entfernen Sie die Schutzfolie vom Wärmeleitpad unter dem M.2 Shield Frozr- Kühlkörper.
- Seite 115 Installieren des M.2-Moduls im M2_4- oder M2_5-Steckplatz 1. Lösen Sie die Schraube des M.2-SHIELD FROZR-Kühlkörpers. 2. Heben Sie den M.2 Shield Frozr-Kühlkörper an und entfernen Sie ihn. 3. Entfernen Sie die Schutzfolie von den M.2 Wärmeleitpadsthe des M.2 Kühlkörpers.
- Seite 116 4. Wenn eine Schraube auf der M.2-Platte installiert ist, entfernen Sie diese zuerst; andernfalls überspringen Sie diesen Schritt. 5. Wenn kein EZ M.2 Clip-Kit installiert ist, installieren Sie bitte das mitgelieferte EZ M.2 Clip-Kit entsprechend Ihrer M.2 SSD-Länge im M.2-Steckplatz. 6.
- Seite 117 Möglichkeiten zur Installation von M2_4 & M2_5 2260 SSD 22110 SSD 2280 SSD 2280 SSD...
- Seite 118 8. Entfernen Sie die Schutzfolie vom Wärmeleitpad unter dem M.2 Shield Frozr- Kühlkörper. 9. Setzen Sie den M.2 SHIELD FROZR-Kühlkörper wieder ein und sichern Sie ihn.
- Seite 119 Installieren des M.2-Moduls im M2_6- oder M2_7-Steckplatz 1. Drücken und halten Sie die Taste am Ende des schraublosen M.2 Shield Frozr- Kühlkörpers. 2. Heben Sie das Ende des schraublosen M.2 Shield Frozr-Kühlkörpers leicht an und bewegen Sie ihn nach vorne, um den Kühlkörper zu deinstallieren. 3.
- Seite 120 4. Wenn Sie 2260 SSD installieren, entfernen Sie die Schraube von der M.2-Platte und installieren Sie dann das mitgelieferte EZ M.2-Clip-Kit auf der M.2-Platte. Überspringen Sie diesen Schritt, wenn Sie eine 2280 SSD installieren. 2260 SSD 5. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 6.
- Seite 121 7. Entfernen Sie die Schutzfolie von den Wärmeleitpads unter dem schraublosen M.2 Shield Frozr-Kühlkörper. 8. Richten Sie die Zapfen unter dem schraublosen M.2 Shield Frozr-Kühlkörper an den Kerben aus und setzen Sie den Kühlkörper dann wieder ein. 9. Drücken Sie die Endseite des schraubenlosen M.2 Shield Frozr-Kühlkörpers, um ihn vollständig zu verriegeln.
-
Seite 122: Sata_5~8 & Sata_A1~A2: Sata 6Gb/S Anschlüsse
SATA_5~8 & SATA_A1~A2: SATA 6Gb/s Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA_6 SATA_5 SATA_8 SATA_7 SATA_A2 SATA_A1 ⚠ Wichtig ∙ Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die Folge sein. -
Seite 123: Jfp1, Jfp2: Frontpanel-Anschlüsse
JFP1, JFP2: Frontpanel-Anschlüsse Der JFP1-Anschluss steuert das Einschalten, Zurücksetzen und die LEDs an Ihrem PC-Gehäuse/Gehäuse. Die Power /Reset-Stiftleisten dienen zum Anschluss der Power-/Reset-Taste. Der Power-LED-Anschluss wird mit der LED-Leuchte am PC- Gehäuse verbunden, und der HDD-LED-Anschluss zeigt die Aktivität der Festplatte an. Der JFP2-Anschluss ist für den Signaltongeber und Lautsprecher vorgesehen. -
Seite 124: W_Flow1: Anschluss Des Wasserdurchflusssensors
W_FLOW1: Anschluss des Wasserdurchflusssensors Mit diesem Anschluss können Sie einen Wasserdurchflusssensor anschließen, um den Kühlwasserdurchfluss Ihres Flüssigkeitskühlsystems zu überwachen. Signalname Signalname Ground WFLOW PWR WFLOW IN JDASH1: Tuning Controller-Anschluss An diesem Anschluss wird ein optionales Tuning Controller-Modul angeschlossen. Signalname Signalname No Pin MCU_SMB_SCL_M MCU_SMB_SDA_M... -
Seite 125: Cpu_Pwr1~2, Atx_Pwr1, Pd_Pwr1: Stromanschlüsse
CPU_PWR1~2, ATX_PWR1, PD_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1~2 Signalname Signalname Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Signalname Signalname CPU_PWR1~2 +3,3V +3,3V Ground Ground Ground PWR OK ATX_PWR1 5VSB +12V +12V +3,3V +3,3V -12V Ground PS-ON#... -
Seite 126: Jci1: Gehäusekontaktanschluss
JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden Normal Löse den (Standardwert) Gehäuseeingriff aus Gehäusekontakt-Detektor verwenden 1. Schließen Sie den JCI1 -Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. 2. Schließen Sie die Gehäuseabdeckung. 3. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration. 4. -
Seite 127: Jusb5~6: Usb 3.2 Gen 2X2 Typ-C Frontplattenanschluss
JUSB5~6: USB 3.2 Gen 2x2 Typ-C Frontplattenanschluss Mit diesen Anschlüsse können Sie den USB 3.2 Gen2x2 20Gbps Typ-C Anschluss auf dem Frontpanel verbinden. Der Anschluss verfügt über ein besonders sicheres Design. Wenn Sie das Kabel anschließen, müssen Sie es in der entsprechenden Ausrichtung verbinden. -
Seite 128: Jusb1~2: Usb 2.0 Anschlüsse
Schäden kommen. ∙ Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI® Center-Dienstprogramm. JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch. -
Seite 129: Jslow1: Slow Mode Booting Steckbrücke
JSLOW1: Slow Mode Booting Steckbrücke Die Steckbrücke wird für die LN2-Kühlungen verwendet. Der Slow Mode startet den Prozessor in einer stabilen Frequenz und verhindert dadurch einen Systemcrash. Normal Aktiviert (Standardwert) (Aktivieren Sie bitte diese Steckbrücke während des BIOS POST.) JLN1~2: Steckbrücke für den Start bei niedrigen Temperaturen Diese Steckbrücke wird beim Einsatz eines Flüssigstickstoff-Kühlsystems verwendet, um das System bei extrem niedrigen Temperaturen starten zu können. -
Seite 130: Joc_Fs1: Steckbrücke Für Sicheren Start
JOC_FS1: Steckbrücke für sicheren Start Diese Steckbrücke wird für den sicheren Start verwendet. Nach der Aktivierung startet das System mit den Standardeinstellungen und dem niedrigeren PCIe-Modus (von der CPU). Normal Aktiviert (Standardwert) Wenden Sie die BIOS- Booten Sie mit den Standardeinstellungen gespeicherten BIOS- und den niedrigeren... -
Seite 131: T_Sen1~2: Anschluss Für Einen Temperaturfühler
Schalters zum zweiten BIOS umschalten um zu starten. ⚠ Wichtig ∙ Beim Start des Systems verwenden Sie den Multi-BIOS-Schalter nicht. ∙ Sie können auch MSI Center oder Flash BIOS Taste verwenden, um das BIOS zu flashen. Weitere Informationen finden Sie im Abschnitt Aufrufen des BIOS-Setups. - Seite 132 CPU_FAN1, PUMP_FAN1~2, SYS_FAN1~7: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Der Auto-Modus der Lüfteranschlüsse kann den PWM- und DC-Modus automatisch erfassen.
-
Seite 133: Jbat1: Clear Cmos Steckbrücke (Reset Bios)
JBAT1: Clear CMOS Steckbrücke (Reset BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten CMOS-Daten beibehalten... -
Seite 134: Bat1： Cmos Batterie
BAT1： CMOS Batterie Wenn die CMOS-Batterie leer ist, wird die Uhrzeit im BIOS zurückgesetzt und die Daten der Systemkonfiguration gehen verloren. In diesem Fall müssen Sie die CMOS- Batterie ersetzen. Ersetzen der Batterie 1. Trennen Sie das Batteriekabel vom BAT1-Anschluss und entfernen Sie die Batterie. -
Seite 135: M_Sw1: M-Vision Schalter
Modus und dem M-Vision-Modus umschalten. Normaler Modus M-Vision Modus für USB-Gerät für M-Vision Dashboard (Standardwert) Funktionen von M-Vision Dashboard ∙ 4,5-Zoll-IPS-LCD-Display (resistiver Single-Touch) ∙ Vollfarb-Display (480x 800) ∙ Touch-Bedienung ∙ USB Typ-C Anschluss ∙ Lautsprecher-Funktion ∙ Querformat bzw. Hochformat ∙ Anpassbar mit MSI Center... -
Seite 136: M-Vision Dashboard Anschließen
USB-Anschluss (M-Vision Dashboard- Anschluss) auf der Rückseite zu verbinden. 2. Schalten Sie den M-Vision-Schalter (M_SW1) auf M-Vision-Modus. M-Vision Dashboard Anschluss M-Vision Kabel ⚠ Wichtig Weitere Informationen zur Konfiguration und Anpassung des M-Vision- Dashboards finden Sie unter https://download.msi.com/archive/mnu_exe/mb/M- VISIONDASHBOARD.pdf. -
Seite 137: Jrgb1: Rgb Led Anschluss
∙ R/B) mit der maximalen Leistung von 3 A (12 V) Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie ∙ die RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. ∙... -
Seite 138: Jargb_V2_1~3: A-Rainbow V2 (Argb Gen2) Led Anschlüsse
JARGB_V2_1~3: A-RAINBOW V2 (ARGB Gen2) LED Anschlüsse Mit den JARGB_V2-Anschlüssen können Sie die ARGB Gen2 und die ARGB-basierten LED-Streifen anschließen. Der JARGB_V2-Anschluss unterstützt bis zu 240 einzeln adressierbare RGB-LEDs mit einer maximalen Nennleistung von 3 A (5 V). Signalname Signalname Data No Pin Ground... - Seite 139 Es wird empfohlen, LED-Streifen mit der gleichen Spezifikation zu installieren, um ∙ die besten Effekte zu erzielen. ∙ Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie die RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. ∙...
-
Seite 140: Onboard Leds
Onboard LEDs EZ DEBUG LED Diese LEDs zeigen den Debug-Status des Motherboards an. CPU - CPU wird nicht erkannt oder ist fehlerhaft. DRAM - DRAM wird nicht erkannt oder ist fehlerhaft. VGA - GPU wird nicht erkannt oder ist fehlerhaft BOOT - Boot-Gerät wird nicht erkannt oder ist fehlerhaft. -
Seite 141: Debug-Code-Led
Debug-Code-LED Die Debug-Code-LED-Anzeige zeigt den Fortschritt und das Fehlercode während und nach dem POST-Vorgang an. Einzelheiten entnehmen Sie bitte der Debug-Code LED- Tabelle. Hexadezimalzeichen Hexadecimal LED-Anzeige Hexadecimal LED-Anzeige Boot-Phasen Sicherheit (SEC) – Low-Level-Initialisierung beim Start Pre-EFI-Initialisierung (PEI) – Speicher-Initialisierung Ausführungsumgebung des Treibers (DXE) – Primäre Hardware-Initialisierung Auswahl des Boot-Gerätes (BDS) –... - Seite 142 PEI-Fortschritt-Codes PEI-Kern wird gestartet Pre-Memory CPU-Initialisierung wird gestartet 12 - 14 Pre-Memory CPU-Initialisierung (CPU-spezifisch) Pre-Memory System-Agent-Initialisierung wird gestartet 16 - 18 Pre-Memory System-Agent-Initialisierung (System-Agent spezifisch) Pre-Memory PCH-Initialisierung wird gestartet 1A - 1C Pre-Memory PCH- Initialisierung (PCH-Modul spezifisch) Speicher-Initialisierung. Speicher-Initialisierung. Programmierung des Speicher-Timings Speicher-Initialisierung.
- Seite 143 PEI-Fehler-Codes Die Speicher-Initialisierung ist fehlgeschlagen. Ungültiger Speichertyp oder nicht kompatible Speichergeschwindigkeit Die Speicher-Initialisierung ist fehlgeschlagen. Die SPD-Lesung ist fehlgeschlagen Die Speicher-Initialisierung ist fehlgeschlagen. Ungültige Speichergröße oder nicht abgestimmte Speichermodule Die Speicher-Initialisierung ist fehlgeschlagen. Kein nutzbarer Speicher erkannt Unspezifizierte Speicher-Initialisierungsfehler. Speicher ist nicht installiert Ungültiger CPU-Typ oder Geschwindigkeit Inkompatibilität der CPU Der CPU-Selbsttest ist fehlgeschlagen oder es liegt ein CPU-Cache-...
- Seite 144 PCH DXE Initialisierung wird gestartet PCH DXE SMM Initialisierung wird gestartet PCH-Geräte Initialisierung 73 - 77 PCH DXE Initialisierung (PCH modulspezifisch) ACPI Modul Initialisierung CSM Initialisierung 7A - 7F Reserviert für zukünftige AMI-DXE-Codes Boot Device Selection (BDS) Phase wird gestartet Treiber-Verbindung wird gestartet PCI Bus Initialisierung wird gestartet PCI Bus Hot Plug Controller Initialisierung...
- Seite 145 SCSI-Rücksetzung SCSI-Erkennung SCSI-Aktivierung Bereite Kennwortüberprüfung vor Beginn der Einstellung Warten auf Eingabe Bereit für Boot-Event Legacy Boot Event Beendet das Boot-Services-Event Laufzeit stellt virtuelle MAP Start-Adresse ein Laufzeit stellt virtuelle MAP End-Adresse ein Legacy Option ROM Initialisierung System-Rücksetzung USB Hot-Plug PCI-Bus Hot-Plug NVRAM aufräumen Setzt die Konfiguration zurück (setzt die NVRAM-Einstellungen zurück)
-
Seite 146: S3-Wiederaufnahme-Fortschritt-Codes
Kein Konsolen-Eingangsgeräte gefunden Ungültiges Passwort Fehler beim Laden der Boot-Option (Load-Image gibt Fehler zurück) Boot Option ist fehlgeschlagen (Start-Image gibt Fehler zurück) Flash-Update ist fehlgeschlagen Das Reset-Protokoll steht nicht zur Verfügung S3-Wiederaufnahme-Fortschritt-Codes S3-Wiederaufnehmen wird gestartet (S3-Wiederaufnehmen-PPI wird von DXE IPL aufgerufen) Führt das S3-Boot-Skript aus Veröffentlicht Video neu OS S3 Ruhezustand... -
Seite 147: Wiederherstellung Fehler-Codes
Wiederherstellung Fehler-Codes Wiederherstellung-PPI ist nicht verfügbar Wiederherstellung-Kapsel ist nicht gefunden Ungültige Wiederherstellung-Kapsel FB - FF Reserviert für zukünftige AMI-Fehlercodes ACPI Status-Codes Nach dem Start erscheinen die folgende Codes und versetzen das Betriebssystem in den ACPI-Modus. Das System geht in den Ruhezustand S1 Das System geht in den Ruhezustand S2 Das System geht in den Ruhezustand S3 Das System geht in den Ruhezustand S4... -
Seite 148: Installation Von Os, Treibern & Msi Center
Installation von OS, Treibern & MSI Center Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie. Installation von Windows 10/ Windows 11 1. Schalten Sie den Computer ein. 2. Legen Sie die Windows 10/ Windows 11-Installations-Disk oder das USB- Flashlaufwerk in das optisches Laufwerk. - Seite 149 MSI Center MSI Center ist eine Anwendung, mit der Sie die Spieleinstellungen einfach optimieren und die Software zur Erstellung von Inhalten einstellen können. Außerdem können Sie LED-Lichteffekte in PCs und anderen MSI-Produkten steuern und synchronisieren. Mit MSI Center können Sie ideale Modi einstellen, die Systemleistung überwachen und die Lüftergeschwindigkeit anpassen.
-
Seite 150: Uefi Bios
UEFI BIOS Das MSI UEFI-BIOS ist mit der UEFI-Architektur (Unified Extensible Firmware Interface) kompatibel. Das UEFI-BIOS hat viele neue Funktionen und besitzt Vorteile, die das traditionelle BIOS nicht bieten kann. Es wird zukünftige PCs und Geräte, die der UEFI-Firmware-Architektur entsprechen, vollständig unterstützen. Das MSI UEFI-BIOS verwendet UEFI als Standard-Startmodus, um die Funktionen des neuen Chipsatzes voll auszunutzen. -
Seite 151: Bios Setup
Wählen Sie Yes, um die Wahl zu bestätigen, oder No, um die derzeitige Einstellung beizubehalten. BIOS-Benutzerhandbuch Wenn Sie weitere Anweisungen zur BIOS-Einrichtung wünschen, lesen Sie bitte https://download.msi.com/archive/mnu_exe/mb/Intel700BIOSde.pdf oder scannen Sie den QR-Code. ⚠ Wichtig Die Funktionen können je nach Produkt variieren. -
Seite 152: Reset Des Bios
Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter. und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: 1. Wechseln Sie mit dem Multi-BIOS-Switch zum Ziel-BIOS-ROM. Überspringen Sie diesen Schritt, wenn Ihr Motherboard diesen Schalter nicht hat. - Seite 153 1. Laden Sie bitte die neueste BIOS Version, die das Modell des Motherboards entspricht, von der offiziellen MSI® Website. 2. Benennen die BIOS-Datei im MSI.ROM um und speichern Sie die Datei im Root- Verzeichnis des USB 2.0-Speichermedien. 3. Verbinden Sie die Stromversorgung an dem CPU_PWR1 und ATX_PWR1-Stecker.
- Seite 460 安裝處理器 ⚽ ∙ https://youtu.be/KMf9oIDsGes...
- Seite 461 安裝 DDR5 模組 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
- Seite 463 安裝主機板 ⚽ ∙ https://youtu.be/wWI6Qt51Wnc 扭矩 ： 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
- Seite 464 連接電源接頭 ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 PD_PWR1 CPU_PWR1~2...
- Seite 465 安裝 SATA 驅動程序 ⚽ ∙ http://youtu.be/RZsMpqxythc...
- Seite 466 安裝顯卡 ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
- Seite 467 連接周邊裝置...
- Seite 468 開啟電源...
- Seite 474 ∙ UEFI AMI BIOS ∙ ACPI 6.4 、 SMBIOS 3.5 ∙ 多國語 ∙ 驅動程式 ∙ MSI Center ∙ Intel Extreme Tuning Utility 軟體 ∙ MSI APP Player (BlueStacks) ∙ CPU-Z MSI GAMING ∙ 諾頓 360 進階版 ∙ AIDA64 Extreme - 微星版...
- Seite 480 連接 4 聲道喇叭插孔示意圖 AUDIO INPUT Rear Front 連接 5.1 聲道喇叭插孔示意圖 AUDIO INPUT Rear Front Center/ Subwoofer 連接 7.1 聲道喇叭插孔示意圖 AUDIO INPUT Rear Front Side Center/ Subwoofer...
-
Seite 483: 元件總覽
元件總覽 JARGB_V2_3 SYS_FAN1 SYS_FAN2 SYS_FAN3 ATX_PWR1 PD_PWR1 M2_7 JUSB6 M2_1 M2_6 JUSB5 PCI_E1 JUSB4 M2_2 M2_3 JUSB3 M2_5 PCI_E2 SATA▼5▲6 SATA▼7▲8 M2_4 SATA▼A1▲A2 JPWRLED1 JFP2 JARGB_V2_2 JSLOW1... - Seite 494 安裝 M2_4 & M2_5 的方法 2260 SSD 22110 SSD 2280 SSD 2280 SSD...
- Seite 610 MSI will comply with the product take back requirements at the end of life of MSI- branded products that are sold into the EU. You can return these products to local collection points.
