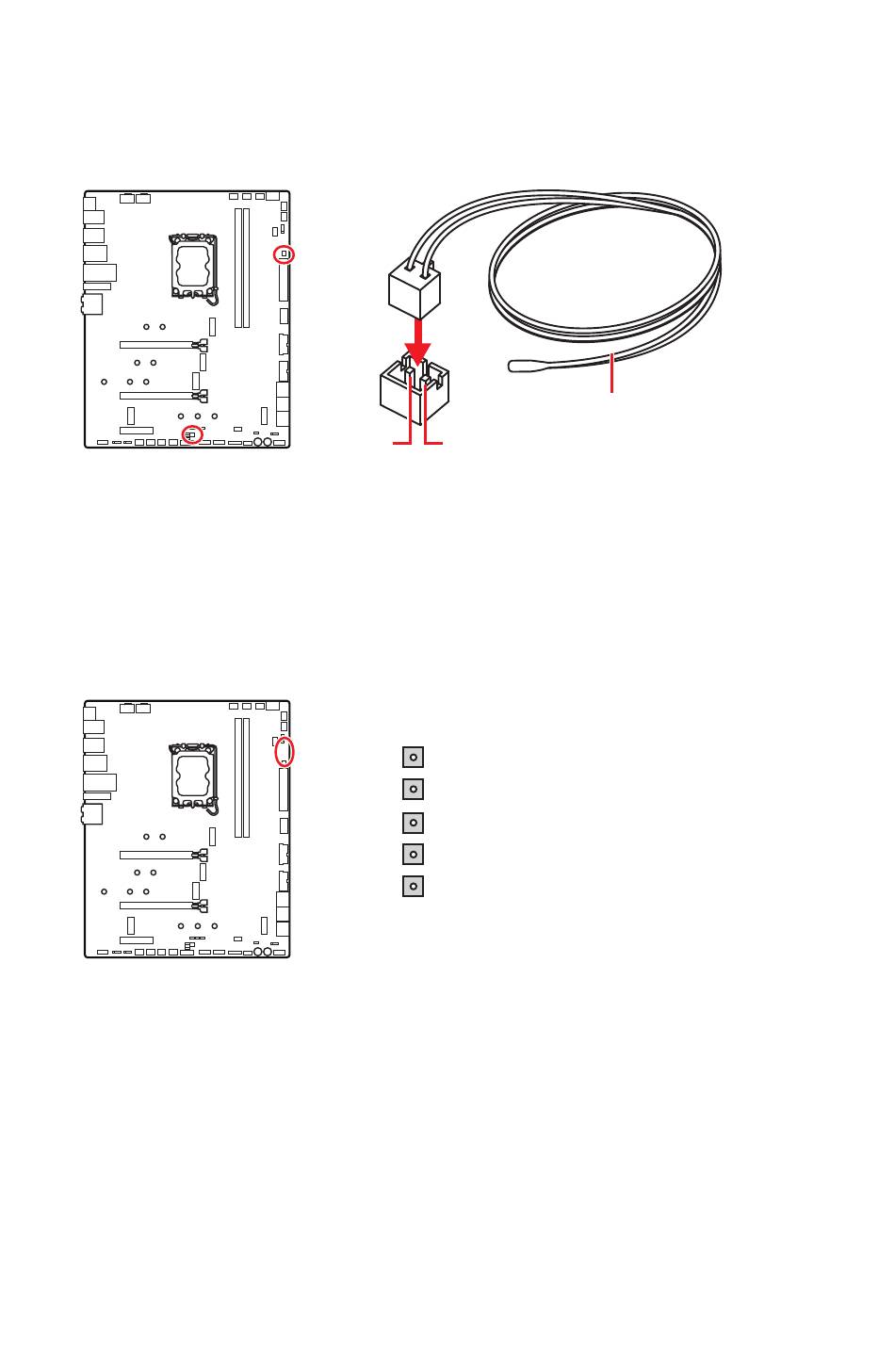

T_SEN1~2: Anschluss für einen Temperaturfühler
An diesem Anschluss können Sie ein Temperaturfühler-Kabel zur Überwachung der
Temperatur eines gewählten Erfassungsbereichs anschließen.

Spannungsmesspunkte Lite (V-Check Points)

Die Spannungsmesspunkte werden verwendet, um die aktuelle Systemspannung zu
messen. Ein Multimeter (nicht enthalten) wird für die Spannungsmessung benötigt.
Um die Spannung zu messen, halten Sie die Messleitungen auf GND (Montageloch
für Schraube) und einen V-Messpunkt. Weitere Informationen finden Sie in der
Bedienungsanleitung Ihres Multimeters.
Sense
GND
GND
CPU_AUX
CPUVDD2
VCC
SOCKET
Thermistor-Kabel
(optional)
Übersicht der Komponenten
39
