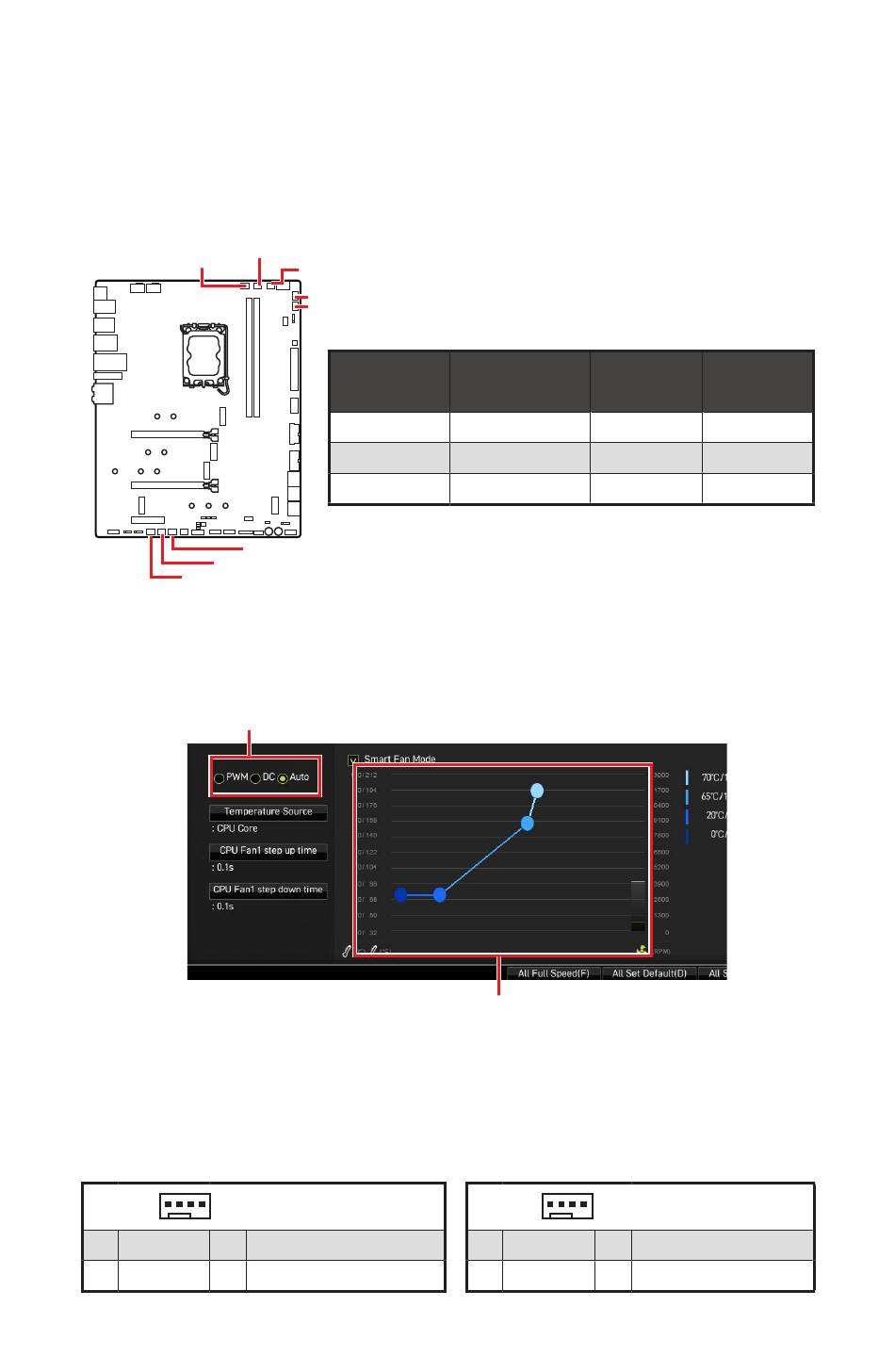

CPU_FAN1、 PUMP_FAN1、 SYS_FAN1~6: ファンコネクター
ファンコネクターはPWM (パルス幅変調)モードとDCモードに分類されます。 PWMモードフ
ァンコネクターには常時12Vが出力されており、 スピードコン トロール信号によ ってファンス
ピードを調整します。 DCモードファンコネクターは電圧出力を変えることでファンスピード
をコン トロールします。 自動モードファンコネクターは自動的にPWMまたはDCモードを検
出することができます。 下記の説明に従って手動でファンコネクターをPWMまたはDCモー
ドに調整できます。
PUMP_FAN1
CPU_FAN1
SYS_FAN4
SYS_FAN3
SYS_FAN2
ファンモードの切り替えとファンスピードの調整
BIOS > HARDWARE MONITORで、 PWMモードとDCモードの間に切り替えることができ、 フ
ァンスピードを調整します。
PWM/DCモードを選択します。
⚠
注意
PWM/ DCモードを切り替えた後、 ファンが正し く動作していることを確認して ください。
ファンコネクターのピンの定義
1
PWMモードのピンの定義
1
Ground
2
3
Sense
4
SYS_FAN1
SYS_FAN6
SYS_FAN5
コネクター
CPU_FAN1
PUMP_FAN1
SYS_FAN1~6
ファンスピードの傾斜ポイン トはCPUの温度との関連のファンスピー
ドを調整します。
+12V
Speed Control Signal
デフォルトファ
最大電流
ンモード
自動モード
PWMモード
DCモード
1
DCモードのピンの定義
1
Ground
2
3
Sense
4
最大電源
2A
24W
3A
36W
2A
24W
Voltage Control
NC
コンポーネントの概要
37
