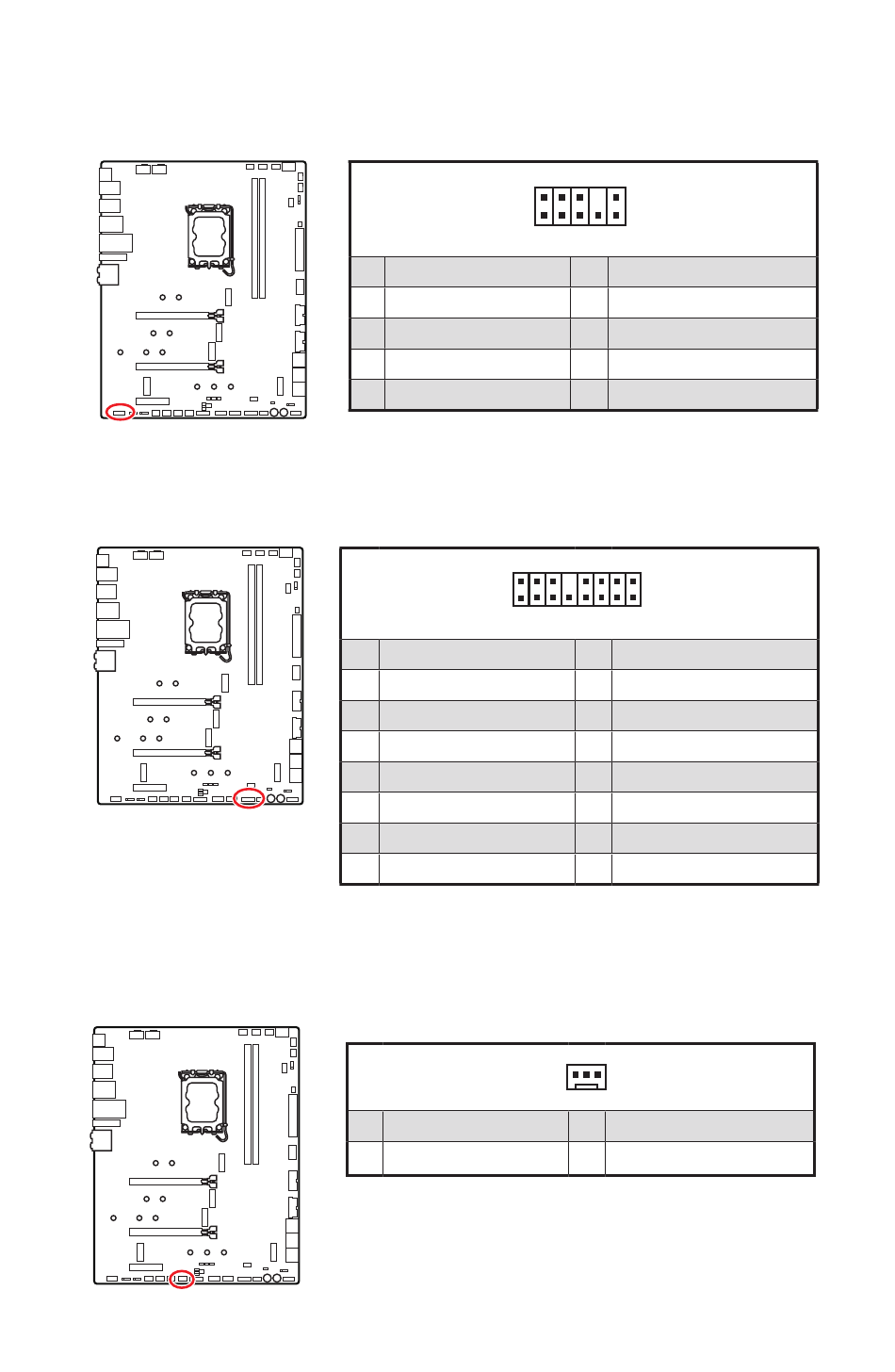

JAUD1: 前置音效插孔
本插孔用於連接前面板的音訊插孔 。
JTBT1: Thunderbolt 擴充卡接頭
此接頭用於連接 Thunderbolt I/O 擴充卡 。
W_FLOW1: 水流量表接頭
該接頭可用於連接水流量表以監測液體冷卻系統的流速 。
34
元件總覽
1 MIC L
3 MIC R
5 Head Phone R
7 SENSE_SEND
9 Head Phone L
2
1
1 TBT_FORCE_PWR
3 TBT_CIO_PLUG_EVENT#
5 SLP_S3#_TBT
7 SLP_S5#_TBT
9 Ground
11 DG_PEWAKE#
13 TBT_RTD3_PWR_EN
15 TBT_CARD_DET_R#
1 Ground
2 WFLOW PWR
2 10
1 9
2 Ground
4 NC
6 MIC Detection
8 No Pin
10 Head Phone Detection
16
15
2 TBT_S0IX_ENTRY_REQ
4 TBT_S0IX_ENTRY_ACK
6 TBT_PSON_OVERRIDE_N
8 No Pin
10 SMBCLK_VSB
12 SMBDATA_VSB
14 Ground
16 PD_IRQ#
1
3 WFLOW IN
