3. グラフィ ックスカードの全てのPCIe補助電源コネクターに電源ケーブルを接続します。
4. 電源コードを再元通りに接続してPCの電源を投入します。 グラフィ ックスカードに附属
のドライバーとソフ トウェアをインス トールします。
5. Windowsデスク トップを右クリ ックし、 メニュからNVIDIAコン トロールパネルを選択しま
す。 左側の 「タスクの選択...」 内のSLI、 Surround、 PhysXの設定を選択し、 SLI設定メニ
ューで 「3Dパフ ォーマンスを最大化する」 を選択してから、 適用をクリ ックします。

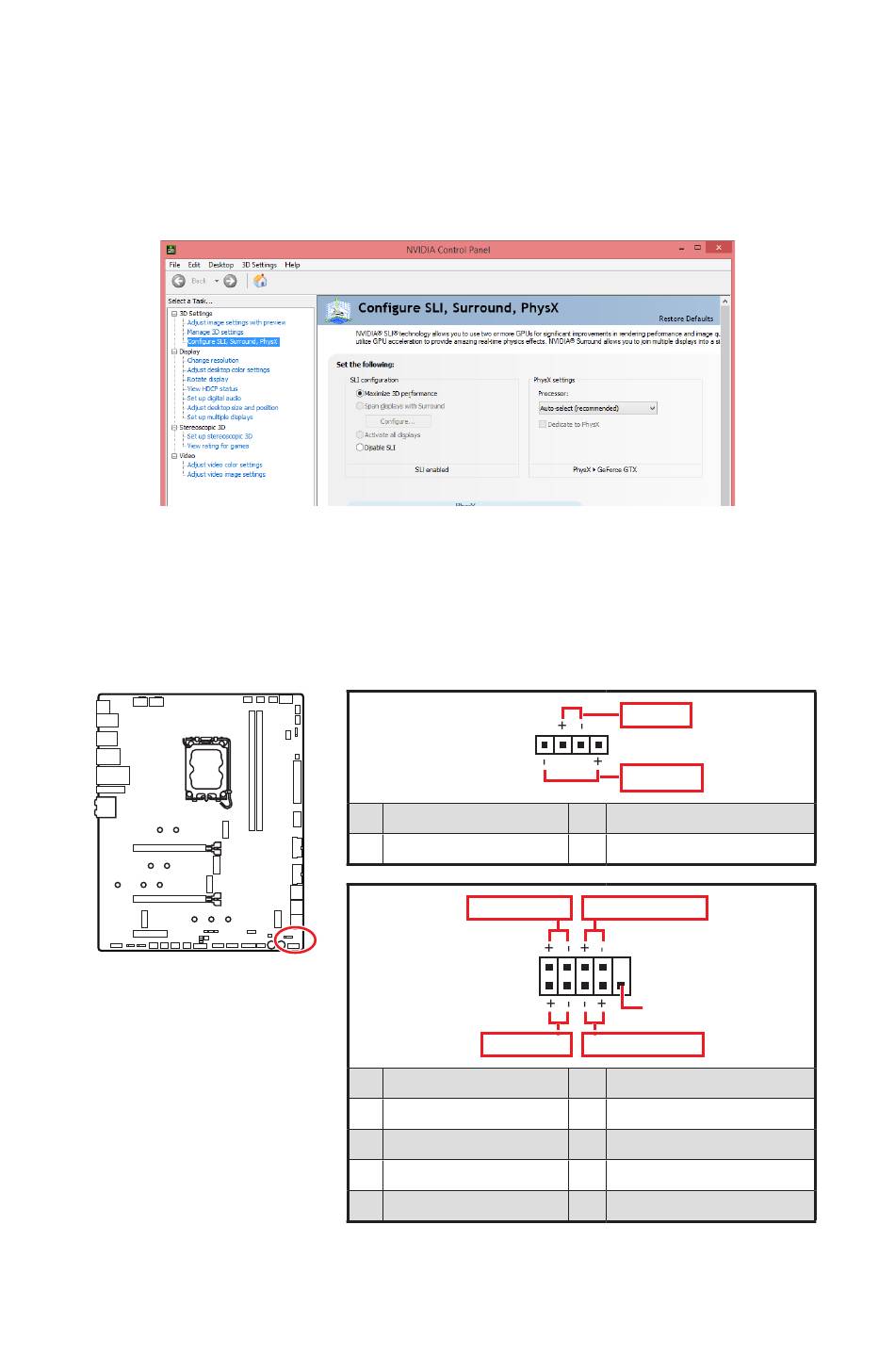

JFP1、 JFP2: フロントパネルコネクター
これらのコネクターにはフロン トパネルのスイッチとLEDを接続します。
⚠
注意
パッケージにはケースをJFP1
に接続するのに便利なフロン
トパネル拡張ケーブルが含ま
れています。
1
JFP2
1 Speaker -
3 Buzzer -
Power LED
2
JFP1
1
HDD LED
1 HDD LED +
3 HDD LED -
5 Reset Switch
7 Reset Switch
9 Reserved
Buzzer
Speaker
2 Buzzer +
4 Speaker +
Power Switch
10
9
Reserved
Reset Switch
2 Power LED +
4 Power LED -
6 Power Switch
8 Power Switch
10 No Pin
コンポーネントの概要
21
